Produktdetails:
Zahlung und Versand AGB:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 |

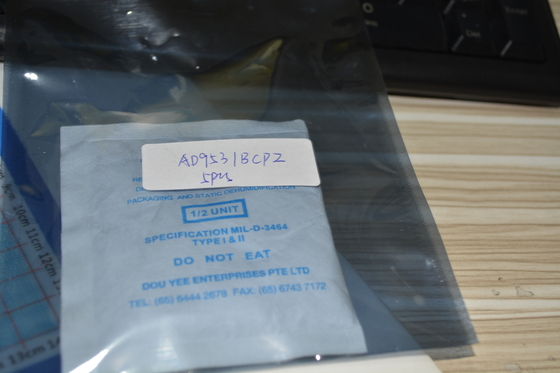

AD9531BCPZ Clock Generator 1.6GHz Ausgang Jitter <1ps 3.3V/5V Versorgung SPI Steuerung LVDS/PECL Ausgänge Industrial Temp für 5G/Wireless/Networking
Eigenschaften
3 voll integrierte PLL/VCO-Kerne (PLL1, PLL2 und PLL3) Jitterleistung: 0,462 ps rms typisch
PLL1, Teil-N-Modus, Bandbreite von 12 kHz bis 20 MHz
Verlust der Referenz und Sperrdetektion für jedes PLL
Mit einem Stift konfigurierbare gemeinsame Frequenzumwandlungen
Automatische Synchronisierung aller Ausgänge beim Einschalten
Fähigkeit zur manuellen Synchronisierung der Ausgabe

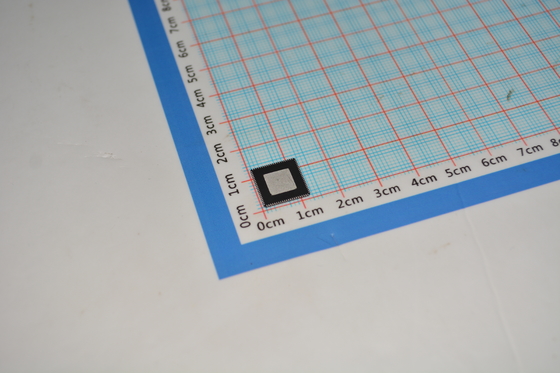

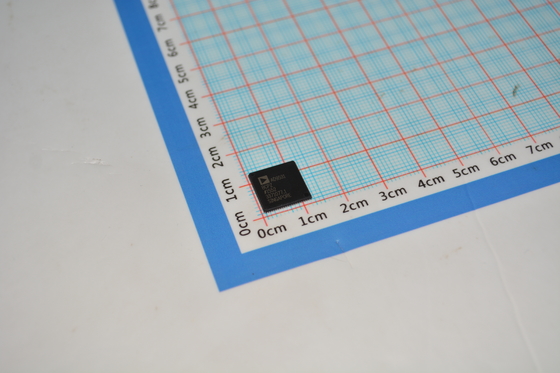

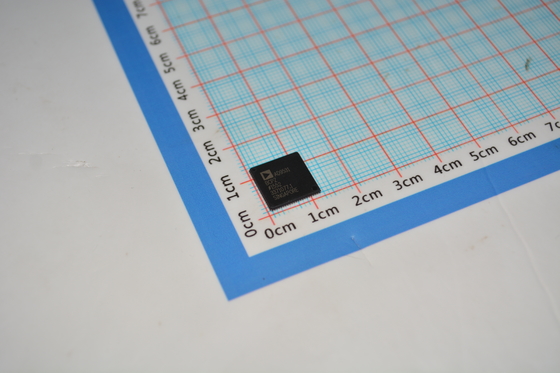

Paket verfügbar in einem 88-Lead-LFCSP
Einzelheiten des PLL1
Modus N-Fraktion/N-Vollzahl
Zusätzliche externe VCXO
Festverzögerungsmodus für konstante statische Phasenverschiebung
2 Referenzuhr-Eingaben
Eingabeformat: Differential/einfach
Frequenzbereich: 9,5 MHz bis 260 MHz
Referenzwechsel: manuell/automatisch
10 HSTL/CMOS-Ausgänge mit ultrageringer Jitter-Streuung bis 400 MHz PLL2-Details
Vollzahl-N-Modus (1 Referenzuhrinput)
Eingabeformat: Differential/Einfach-/Kristall1
Frequenzbereich: 9,5 MHz bis 250 MHz
12 HSTL/CMOS-Ausgänge bis 400 MHz
Einzelheiten zu PLL3
Vollzahl-N-Modus (1 Referenzuhrinput)
Eingabeformat: Differential/Einfach-/Kristall1
Frequenzbereich: 9,5 MHz bis 250 MHz
12 HSTL/CMOS-Ausgänge bis 400 MHz
Einzelheiten zu PLL3
Vollzahl-N-Modus (1 Referenzuhrinput)
Frequenzbereich: 9,5 MHz bis 100 MHz
Eingabeformat: Differential/Kristall (unterstützt eine Bandbreite von 25 MHz
50 MHz AT-Schnittquarzkristallresonator)
2 HSTL/LVDS/CMOS-Ausgänge auf 400 MHz/150 MHz (Differential/CMOS)
Anwendungen
Steuerung der Funkgeräte
Erzeugung und Verteilung von Geräuschuhren mit geringer Jitter-/Phasengeräusche
Uhrgenerierung und -übersetzung für SONET, 10GE, 10G FC und andere 10 Gbps-Protokolle
40 Gbps/100 Gbps Netzwerk-Leitungskarten, einschließlich SONET, synchrones Ethernet, OTU2/3/4
Vorläufige Fehlerkorrektur (G.710)
Hochleistungs-Wireless-Transceiver
ATE und Hochleistungsgeräte
Breitbandinfrastrukturen
Ethernet-Leitungskarten, Switches und Router
SATA und PCI-express
Beschreibung
Der AD9531 verfügt über eine Multioutput-Uhrgeneratorfunktion und drei On-Chip-Phase-Locked-Loop (PLL) -Kerne mit SPI-programmierbaren Ausgangsfrequenzen und -formaten.
PLL1 bietet zwei Referenz-Eingänge und 10 Ausgänge und umfasst vier benutzerwählbare Schleifenkonfigurationen.Der PLL verfügt über einen voll integrierten Schleiffilter, der nur einen einzelnen externen Kondensator (oder ein serielles RC-Netzwerk) benötigt. PLL1 bietet eine breite Bandbreite von Ausgangsfrequenzen bis 400 MHz und kann mit einem externen Spannungssteuerungskristall-Oszillator (VCXO) und einem Schleiffilter betrieben werden,anstelle des integrierten Spannungsgesteuerten Oszillators (VCO) und des Schleiffilters.
PLL2 ist ein ganzzahliges PLL mit N, das einen einzigen Referenzinput und 12 Ausgänge bietet.PLL2 synthetisiert Ausgangsfrequenzen von bis zu 400 MHz von der REF2_x-Quelle und synchronisiert die Ausgangsuhren mit der Eingangsreferenz.
PLL3 synthetisiert Ausgangsfrequenzen von bis zu 400 MHz von der REF3_x-Quelle und synchronisiert die Ausgangsuhren mit der Eingangsreferenz.Der AD9531 ist in einer 88-Lead-LFCSP erhältlich und ist für den Betriebstemperaturbereich von -40 °C bis +85 °C spezifiziert.
In diesem Datenblatt werden Multifunktionspins wie LOR/M4 entweder durch den gesamten Pinnennamen oder durch eine einzelne Funktion des Pins bezeichnet (z. B. LOR,wenn nur diese Funktion relevant ist)In anderen Fällen enthalten der Text und die Abbildungen dieses Datenblatts Verweise auf einen Kanal und nicht auf einen Pin.Genauso., OUT3_1 bezieht sich auf den Kanal 1 von PLL3 und nicht auf die OUT3_1P- und OUT3_1N-Pins.REF_Ax bezeichnet die REF_AN- und REF_AP-Pins.).
Informationen
Kategorie
|
|
|
Hersteller
|
Analog Devices Inc.
|
|
Reihe
|
-
|
|
Verpackung
|
Tray
|
|
Status des Teils
|
Veraltet
|
|
DigiKey Programmierbar
|
Nicht bestätigt
|
|
PLL
|
- Ja, das ist es.
|
|
Eingabe
|
CMOS, LVDS, LVPECL, Kristall
|
|
Ausgabe
|
CMOS, HSTL, LVDS
|
|
Anzahl der Schaltungen
|
3
|
|
Verhältnis - Eingang:Ausgang
|
2:10, 1:12, 1:2
|
|
Differential - Eingabe:Ausgabe
|
Ja/Ja
|
|
Häufigkeit - Max.
|
400 MHz
|
|
Teiler/Multiplikator
|
Ja/Ja
|
|
Spannung - Versorgung
|
1.71V ~ 3.465V
|
|
Betriebstemperatur
|
-40 °C bis 85 °C
|
|
Typ der Montage
|
Oberflächenbefestigung
|
|
Packung / Gehäuse
|
88-VFQFN Exposed Pad, CSP
|
|
Lieferanten-Gerätepaket
|
Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt.
|
|
Basisproduktnummer
|
Zeichnung
