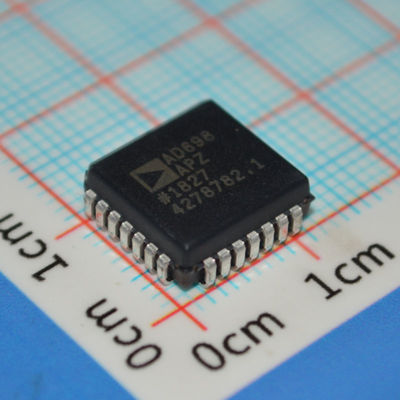

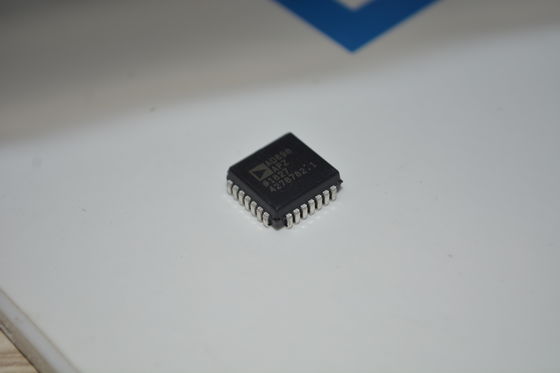

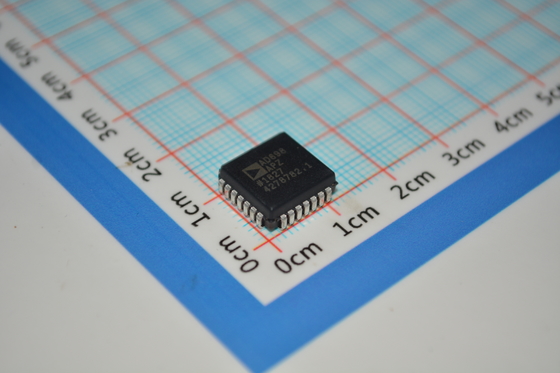

AD698APZ LVDT-Signalkonditioner ±12V bis ±15V Betrieb 20kHz Bandbreite 0,25% Linearität Einzel-/Doppelversorgung Industrie-Temperabschnitt für Positionserkennung und Bewegungssteuerung

AD698APZ LVDT Signalaufbereiter ±12V bis ±15V Betrieb 20kHz Bandbreite 0,25% Linearität Einzel-/Doppelversorgung Industrieller Temperaturbereich für Positionserfassung & Bewegungssteuerung

MERKMALE

Single-Chip-Lösung, enthält internen Oszillator und Spannungsreferenz

Keine Einstellungen erforderlich

Schnittstellen zu Halbbrücken, 4-Draht-LVDT

DC-Ausgang proportional zur Position

20 Hz bis 20 kHz Frequenzbereich

Unipolarer oder bipolarer Ausgang

Decodiert auch AC-Brückensignale

Hervorragende Leistung

  Linearität: 0,05%

  Ausgangsspannung: 11 V

  Drift der Verstärkung: 20 ppm/°C (typ)

  Offset-Drift: 5 ppm/°C (typ)

ANWENDUNGEN

Die meisten Anwendungen für den AD598 können auch mit dem AD698 implementiert werden. Bitte beachten Sie die für den AD598 verfassten Anwendungen für eine detaillierte Erklärung.

Siehe AD598 Datenblatt für:

– Proving Ring-Waage

– Synchroner Betrieb mehrerer LVDTs

– Hochauflösende Position-zu-Frequenz-Schaltung

Diese Schaltung kann für ohmsche Brücken wie Dehnungsmessstreifen oder für induktive oder kapazitive Brücken verwendet werden, die üblicherweise für Druck- oder Flusssensoren verwendet werden. Die niederpegeligen Signalausgänge dieser Sensoren sind anfällig für Rauschen und Störungen und eignen sich gut für AC-Signalverarbeitungstechniken.

BESCHREIBUNG

Der AD698 ist ein vollständiges, monolithisches Signalaufbereitungssubsystem für Linear Variable Differential Transformer (LVDT). Er wird in Verbindung mit LVDTs verwendet, um die mechanische Position des Wandlers in eine unipolare oder bipolare Gleichspannung mit hoher Genauigkeit und Wiederholbarkeit umzuwandeln. Alle Schaltungsfunktionen sind auf dem Chip enthalten. Mit der Hinzufügung einiger externer passiver Komponenten zur Einstellung von Frequenz und Verstärkung wandelt der AD698 den rohen LVDT-Ausgang in ein skaliertes DC-Signal um. Das Gerät arbeitet mit Halbbrücken-LVDTs, LVDTs in der Reihen-Gegentakt-Konfiguration (4-Draht) und RVDTs.

Der AD698 enthält einen Oszillator mit geringer Verzerrung, um die LVDT-Primärwicklung anzusteuern. Zwei synchrone Demodulationskanäle des AD698 werden verwendet, um die Primär- und Sekundäramplitude zu erfassen. Das Bauteil dividiert den Ausgang der Sekundärwicklung durch die Amplitude der Primärwicklung und multipliziert mit einem Skalierungsfaktor. Dies eliminiert Skalierungsfehler aufgrund von Drift in der Amplitude des Primärantriebs und verbessert die Temperaturleistung und -stabilität.

Der AD698 verwendet eine einzigartige ratiometrische Architektur, um mehrere der Nachteile zu eliminieren, die mit herkömmlichen Ansätzen zur LVDT-Schnittstelle verbunden sind. Die Vorteile dieser neuen Schaltung sind: Es sind keine Einstellungen erforderlich; die Temperaturstabilität wird verbessert; und die Austauschbarkeit des Wandlers wird verbessert.

INFORMATIONEN

Zeichnung
