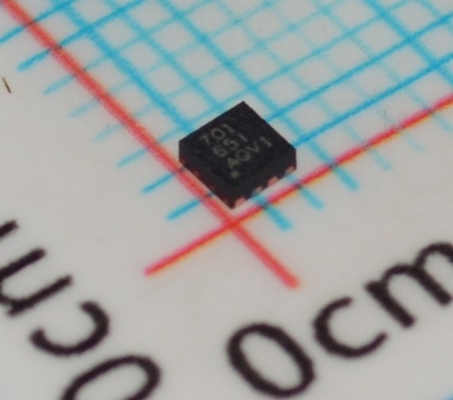

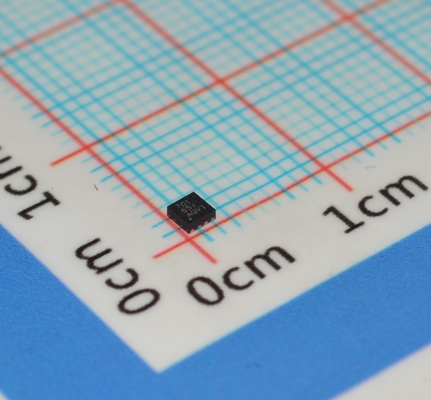

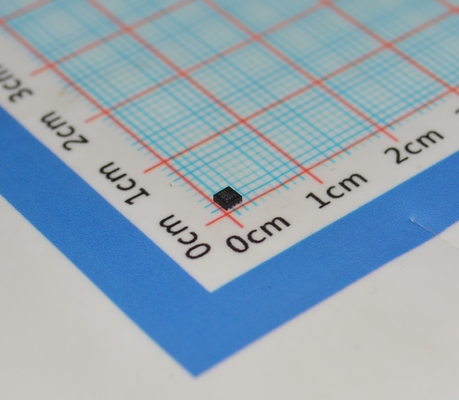

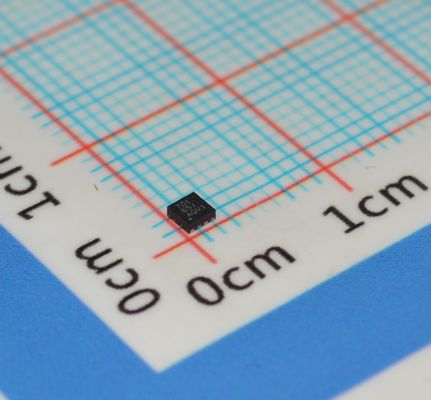

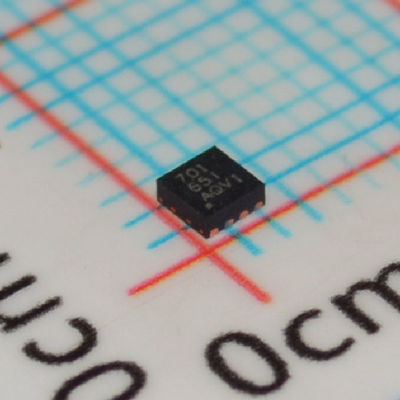

BQ294701DSGR-Zell-Li-Ionen-Schutz mit Über-/Unterspannungserkennung 2Ionen 1μA Strom 3.6V-10V Bereich 1ms Reaktionsthermische Abschaltung and DSBGA-Paket

BQ294701DSGR - Li-Ion-Zellschutz mit Über-/Unterspannungserkennung, 2 Zellen, 1 andmicro;A Strom, 3,6 V - 10 V Bereich, 1 ms Reaktionszeit, Thermische Abschaltung and DSBGA-Gehäuse

andnbsp;

Eigenschaften

andbull; Überstromschutz für 2-, 3- und 4-Zellen-Serien

andbull; Externer, kapazitätsgesteuerter Verzögerungstimer

andbull; Werkseitig programmierter OVP-Schwellenwert (Schwellenwertbereich 3,85 V bis 4,6 V)

andbull; Ausgangsoptionen: aktiv hoch oder Open-Drain aktiv niedrig

andbull; Hochgenauer Überspannungsschutz: andplusmn;10 mV

andbull; Geringer Stromverbrauch ICC andasymp; 1 andmicro;A (VCELL(ALLE) < VPROTECT)

andbull; Geringer Leckstrom pro Zelleingang < 100 nA

andbull; Kleine Gehäuseabmessungen – 8-Pin WSON (2,00 mm x 2,00 mm)

andnbsp;

Anwendungen

andbull; Notebooks

andbull; USV-Batteriepuffer

andnbsp;

Beschreibung

Die BQ2947-Familie ist ein Überspannungsmonitor und -schutz für Li-Ion-Akkupacksysteme. Jede Zelle wird unabhängig auf eine Überspannungsbedingung überwacht.

Im BQ2947-Baustein wird bei Erkennung einer Überspannungsbedingung an einer beliebigen Zelle ein externer Verzögerungstimer gestartet. Nach Ablauf des Verzögerungstimers wird der Ausgang in seinen aktiven Zustand (entweder hoch oder niedrig, je nach Konfiguration) ausgelöst. Die externe Verzögerungstimerfunktion beinhaltet auch die Fähigkeit, einen offenen oder kurzgeschlossenen Verzögerungskondensator am CD-Pin zu erkennen, der den Ausgangstreiber in ähnlicher Weise in einer Überspannungsbedingung auslöst.

Für schnellere Tests in der Produktionslinie bietet der BQ2947-Baustein einen Kundentestmodus mit 67 reduzierter Verzögerungszeit.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
