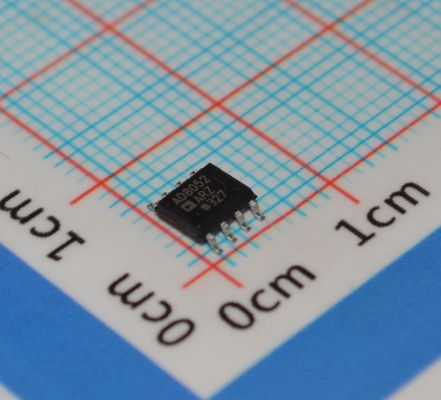

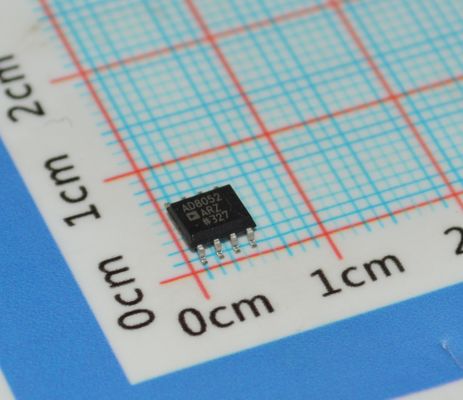

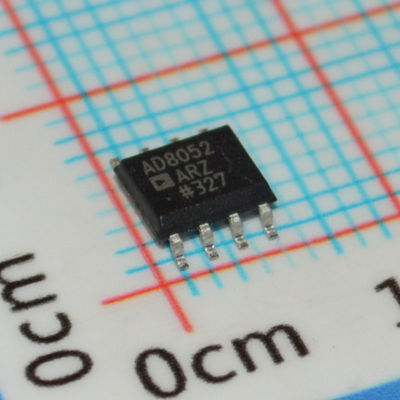

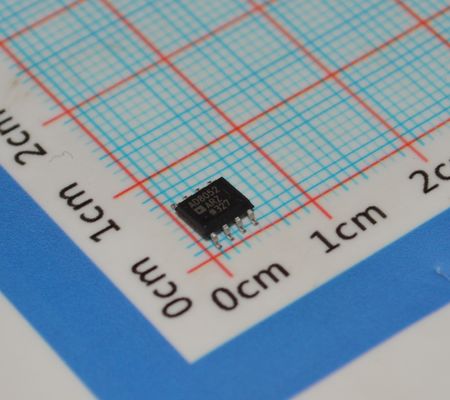

AD8052AR Hochgeschwindigkeit 300MHz Op Amp Niedriggeräusch 4.5nV/√Hz 5V Betrieb Schienen-zu-Schienen-Ausgang Niedrige Verzerrung und 160mA Ausgangsantrieb für Video/ADC-Puffer

AD8052AR Hochgeschwindigkeits-300-MHz-Operationsverstärker, rauscharm 4,5 nV/andradic;Hz, 5-V-Betrieb, Rail-to-Rail-Ausgang, geringe Verzerrung und 160 mA Ausgangsstrom für Video-/ADC-Puffer

andnbsp;

MERKMALE

Hohe Geschwindigkeit und schnelles Einschwingen bei 5 V

andnbsp; 110 MHz, andminus;3 dB Bandbreite (G = +1) (AD8051/AD8052)

andnbsp; 150 MHz, andminus;3 dB Bandbreite (G = +1) (AD8054)

andnbsp; 145 V/andmu;s Anstiegsrate

andnbsp; 50 ns Einschwingzeit auf 0,1 %

Betrieb mit Einzelversorgung

andnbsp; Ausgang schwingt bis auf 25 mV an beide Schienen

andnbsp; Eingangsspannungsbereich: andminus;0,2 V bis +4 V; VS = 5 V

Videospezifikationen (G = +2)

andnbsp; 0,1 dB Ebenheit: 20 MHz; RL = 150 andOmega;

andnbsp; Differenzielle Verstärkung/Phase: 0,03 %/0,03anddeg;

Geringe Verzerrung

andnbsp; andminus;80 dBc Gesamtklirrfaktor bei 1 MHz, RL = 100 andOmega;

Hervorragende Lasttreiberfähigkeit

andnbsp; Treibt 45 mA, 0,5 V von den Versorgungsschienen (AD8051/AD8052)

andnbsp; Treibt 50 pF kapazitive Last (G = +1) (AD8051/AD8052)

Geringe Leistung: 2,75 mA/Verstärker (AD8054)

Geringe Leistung: 4,4 mA/Verstärker (AD8051/AD8052)

andnbsp;

ANWENDUNGEN

Aktive Filter

Analog-Digital-Treiber

Takttreiber

Consumer-Video

Professionelle Kameras

CCD-Bildgebungssysteme

CD/DVD-ROMs

andnbsp;

BESCHREIBUNG

Der AD8051 (einzeln), AD8052 (dual) und AD8054 (quad) sind kostengünstige Hochgeschwindigkeits-Spannungsrückkopplungsverstärker. Die Verstärker arbeiten mit +3 V, +5 V oder andplusmn;5 V Versorgungen bei geringem Versorgungsstrom. Sie verfügen über echte Einzelversorgungsfähigkeit mit einem Eingangsspannungsbereich, der sich 200 mV unterhalb der negativen Schiene und innerhalb von 1 V der positiven Schiene erstreckt.

Trotz ihrer geringen Kosten bieten der AD8051/AD8052/AD8054 eine hervorragende Gesamtleistung und Vielseitigkeit. Die Ausgangsspannung schwingt bis auf 25 mV an jede Schiene, was einen maximalen dynamischen Ausgangsbereich mit hervorragender Übersteuerungsrückgewinnung bietet.

Der AD8051/AD8052/AD8054 eignet sich gut für Videoelektronik, Kameras, Videoschalter oder jede tragbare Hochgeschwindigkeitsausrüstung. Geringe Verzerrung und schnelles Einschwingen machen sie ideal für aktive Filteranwendungen.

Der AD8051/AD8052 im 8-poligen SOIC, der AD8052 im MSOP, der AD8054 im 14-poligen SOIC und die 14-poligen TSSOP-Gehäuse sind im erweiterten Temperaturbereich von andminus;40anddeg;C bis +125anddeg;C erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
