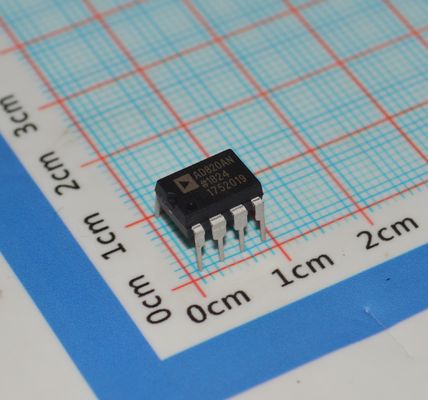

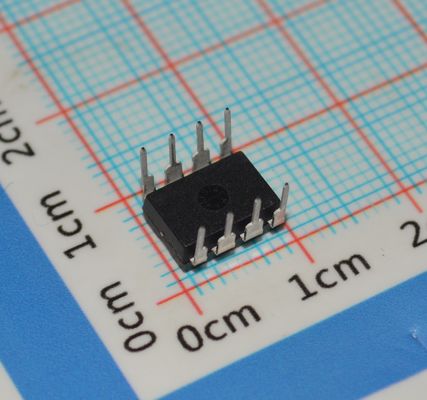

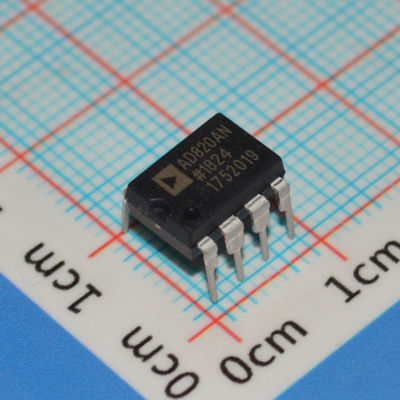

AD820AN Operationsverstärker 5MHz BW 16V/µs Slew Single/Dual Versorgung Niedrig 1,8mA Strom Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Industriequalität

AD820AN Operationsverstärker 5MHz BW 16V/µs Slew Single/Dual Supply Low 1,8mA Strom Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Industrial Grade

MERKMALE

Echter Single-Supply-Betrieb

  Ausgang schwingt Rail-to-Rail

  Eingangsspannungsbereich erstreckt sich unter Masse

  Single-Supply-Fähigkeit von 5 V bis 30 V

  Dual-Supply-Fähigkeit von ±2,5 V bis ±15 V

Hervorragende Lastansteuerung

  Kapazitive Lastansteuerung bis zu 350 pF

  Mindestausgangsstrom von 15 mA

Hervorragende AC-Leistung für geringe Leistung

  800 µA maximaler Ruhestrom

  Unity-Gain-Bandbreite: 1,8 MHz

  Slew Rate von 3 V/µs

Hervorragende DC-Leistung

  800 µV maximale Eingangs-Offsetspannung

  2 µV/°C typische Offsetspannungsdrift

  25 pA maximaler Eingangsruhestrom

Geringes Rauschen: 13 nV/√Hz @ 10 kHz

ANWENDUNGEN

Batteriebetriebene Präzisionsinstrumentierung

Fotodioden-Vorverstärker

Aktive Filter

12-Bit- bis 14-Bit-Datenerfassungssysteme

Medizinische Instrumentierung

Niedrigleistungsreferenzen und -regler

BESCHREIBUNG

Der AD820 ist ein Präzisions-Operationsverstärker mit geringem Stromverbrauch und FET-Eingang, der mit einer einzigen Versorgung von 5 V bis 36 V oder mit dualen Versorgungen von ±2,5 V bis ±18 V betrieben werden kann. Er verfügt über eine echte Single-Supply-Fähigkeit, wobei sich der Eingangsspannungsbereich unter die negative Schiene erstreckt, so dass der AD820 Eingangssignale unterhalb der Masse im Single-Supply-Modus aufnehmen kann. Die Ausgangsspannungsschwankung erstreckt sich bis auf 10 mV an jede Schiene, wodurch der maximale Ausgangsdynamikbereich bereitgestellt wird.

Offsetspannung von maximal 800 µV, Offsetspannungsdrift von 2 µV/°C, typische Eingangsruhestromwerte unter 25 pA und geringes Eingangsspannungsrauschen sorgen für DC-Präzision bei Quellimpedanzen bis zu 1 GΩ. 1,8 MHz Unity-Gain-Bandbreite und -93 dB THD bei 10 kHz und 3 V/µs Slew Rate werden bei einem geringen Versorgungsstrom von 800 µA bereitgestellt. Der AD820 treibt bis zu 350 pF direkte kapazitive Last und liefert einen Mindestausgangsstrom von 15 mA. Dies ermöglicht es dem Verstärker, eine Vielzahl von Lastbedingungen zu bewältigen. Diese Kombination aus AC- und DC-Leistung sowie die hervorragende Lastansteuerungsfähigkeit resultiert in einem außergewöhnlich vielseitigen Verstärker für den Single-Supply-Anwender.

Der AD820 ist in zwei Leistungsstufen erhältlich. Die A- und B-Stufen sind für den industriellen Temperaturbereich von -40 °C bis +85 °C ausgelegt. Der AD820 wird in drei 8-poligen Gehäuseoptionen angeboten: Kunststoff-DIP (PDIP), oberflächenmontiert (SOIC) und (MSOP).
