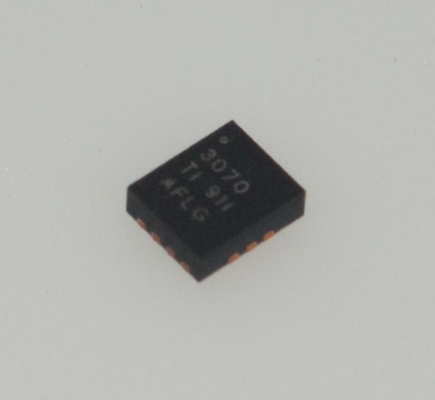

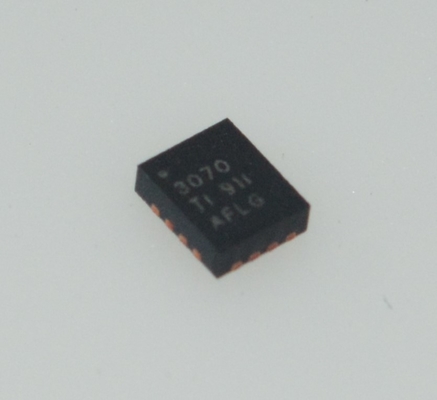

TPS63070RNMR Buck-Boost 96% Eff 2-16V In 5A Spitzenverstellbar Aus 25μA IQ 2,5x3mm QFN Fest 5V/3,3V Stromsparmodus

TPS63070RNMR Buck-Boost 96 % Eff 2-16V In 5A Peak Einstellbarer Ausgang 25 andmicro;A IQ 2,5x3mm QFN Fest 5V/3,3V Energiesparmodus

andnbsp;

Eigenschaften

andnbsp;andbull; Eingangsspannungsbereich: 2,0 V bis 16 V

andbull; Ausgangsspannungsbereich: 2,5 V bis 9 V

andbull; Bis zu 95 % Wirkungsgrad

andbull; +/-1 % DC-Genauigkeit im PWM-Modus

andbull; +3 % / -1 % DC-Genauigkeit im PFM-Modus

andbull; 2A Ausgangsstrom im Buck-Modus

andbull; 2A Ausgangsstrom im Boost-Modus (VIN=4V; Vout=5V)

andbull; Präziser ENABLE-Eingang ermöglicht – benutzerdefinierte Unterspannungsabschaltung – exakte Sequenzierung

andbull; Automatischer Übergang zwischen Step-Down- und Boost-Modus

andbull; Typischer Ruhestrom des Geräts: 50 andmicro;A

andbull; Feste und einstellbare Ausgangsspannungsoptionen

andbull; Ausgangsentladeoption

andbull; Energiesparmodus für verbesserte Effizienz bei geringer Ausgangsleistung

andbull; Forcierter Festfrequenzbetrieb bei 2,4 MHz und Synchronisationsoption

andbull; Power-Good-Ausgang

andbull; VSEL ermöglicht einfach die Änderung der Ausgangsspannung

andbull; Lasttrennung während des Herunterfahrens

andbull; Übertemperaturschutz

andbull; Eingangs-/Ausgangs-Überspannungsschutz

andbull; Erhältlich im QFN-Gehäuse

andnbsp;

Anwendungen

andbull; Dual-Li-Ion-Anwendungen

andbull; Industrielle Messgeräte

andbull; DSCs und Camcorder

andbull; Notebook-Computer

andbull; UltraMobilePCs und mobile Internetgeräte

andbull; Persönliche Medizinprodukte

andnbsp;

Beschreibung

Der TPS6307x ist ein hocheffizienter Buck-Boost-Wandler mit geringem Ruhestrom, der sich für Anwendungen eignet, bei denen die Eingangsspannung höher oder niedriger als die Ausgangsspannung sein kann. Ausgangsströme können im Boost-Modus und im Buck-Modus bis zu 2 A betragen. Der Buck-Boost-Wandler basiert auf einem Festfrequenz-Pulsweitenmodulations-(PWM)-Controller unter Verwendung einer synchronen Gleichrichtung, um einen maximalen Wirkungsgrad zu erzielen. Bei geringen Lastströmen wechselt der Wandler in den Energiesparmodus, um einen hohen Wirkungsgrad über einen weiten Laststrombereich aufrechtzuerhalten. Der Wandler kann deaktiviert werden, um die Batterieentladung zu minimieren. Während des Herunterfahrens wird die Last von der Batterie getrennt. Das Gerät ist in einem 2,5 mm x 3 mm QFN-Gehäuse erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

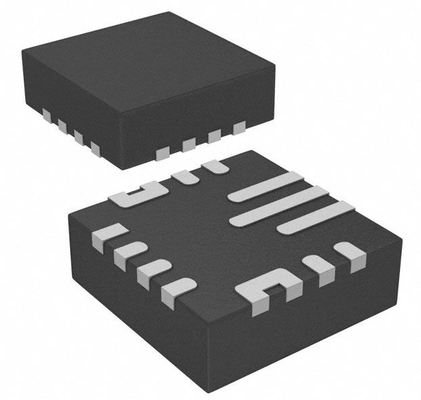

Zeichnung
