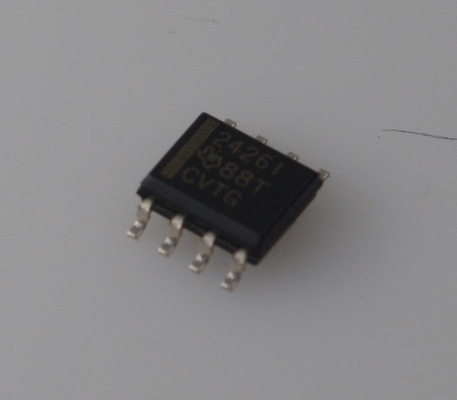

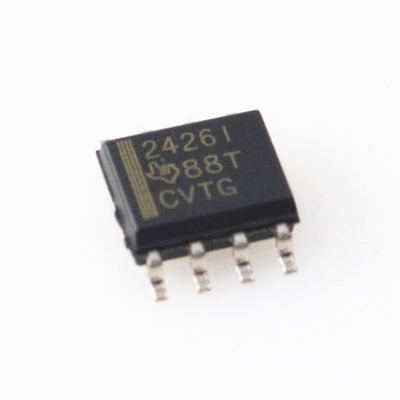

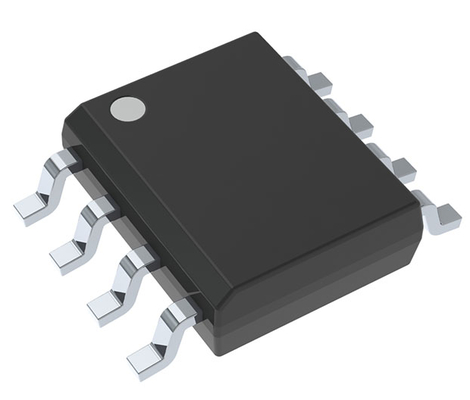

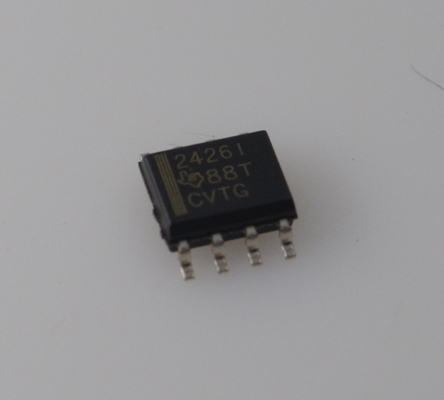

TLE2426IDR Präzisions-Virtual-Ground-Referenz-IC mit ±0,05 % Genauigkeit, 1 mA Ausgang, 1,4 V bis 40 V breiter Eingang, niedriger TC (35 ppm/°C) und Kurzschlussschutz für Einzel-Versorgungssysteme

TLE2426IDR Präzisions-Virtual-Ground-Referenz-IC mit ±0,05 % Genauigkeit, 1 mA Ausgang, 1,4 V bis 40 V breiter Eingang, niedriger TC (35 ppm/°C) und Kurzschlussschutz für Single-Supply-Systeme

Eigenschaften

1/2 VI Virtual Ground für analoge Systeme

Integrierter 3-Pin-TO-226AA-Gehäuse

Mikro-Leistungsaufnahme...170 µA typisch, VI = 5 V

Breiter VI-Bereich...4 V bis 40 V

Hohe Ausgangsstromfähigkeit

  - Source...20 mA typisch

  - Sink...20 mA typisch

Hervorragende Ausgangsregelung

  - -45 µV typisch bei IO = 0 bis -10 mA

  - +15 µV typisch bei IO = 0 bis +10 mA

Niedrigimpedanz-Ausgang...0,0075 Ω typisch

Rauschreduzierungs-Pin (nur D-, JG- und P-Gehäuse)

Anwendungen

1. Single-Supply-Operationsverstärkerschaltungen
Erzeugt eine virtuelle Masse (VCC/2) für Single-Supply-Operationsverstärker (z. B. TLE202x, TLV-Serie), wodurch Dual-Netzteile überflüssig werden.
Typische Anwendungsfälle: Signalaufbereitung, Sensorschnittstellen, Audio-Vorverstärkung.

2. Datenerfassungssysteme (DAQ)
Bietet eine stabile Mid-Rail-Referenz für ADC/DAC-Schaltungen, die einen bipolaren Signalausschlag ermöglichen (z. B. +2,5 V von einer 5-V-Single-Supply).
Typische Anwendungsfälle: Industriesensoren, biomedizinische Instrumente.

3. Tragbare/batteriebetriebene Geräte
Der niedrige Ruhestrom (400 uA) und der weite Eingangsspannungsbereich (1,4 V bis 40 V) machen ihn ideal für batteriebetriebene Anwendungen mit Spannungsschwankungen.
Typische Anwendungsfälle: Handheld-Messgeräte, drahtlose Sensorknoten.

4. Automobilelektronik
AEC-Q100-qualifiziert für zuverlässige Leistung in Hochtemperatur- und Hochvibrationsumgebungen, geeignet für Fahrzeugleistungsmanagement und Sensorsignalverarbeitung.

5. Test- und Messgeräte
Hohe Genauigkeit (+0,05 %) und geringe Temperaturdrift (35 ppm/°C) gewährleisten stabile Spannungsreferenzen in Multimetern, Oszilloskopen und anderen Präzisionsinstrumenten.

Beschreibung

In Signalaufbereitungsanwendungen, die eine einzelne Stromquelle verwenden, wird eine Referenzspannung benötigt, die der Hälfte der Versorgungsspannung entspricht, um alle analogen Signalmassen zu terminieren. Texas Instruments präsentiert eine Präzisions-Virtual-Ground, deren Ausgangsspannung immer gleich der Hälfte der Eingangsspannung ist, der TLE2426 „Rail-Splitter“.

Die einzigartige Kombination aus einem Hochleistungs-Mikro-Leistungs-Operationsverstärker und einem präzisionsgetrimmten Teiler auf einem einzigen Siliziumchip führt zu einem präzisen VO/VI-Verhältnis von 0,5, während Strom gesenkt und bezogen wird. Der TLE2426 bietet einen niederohmigen Ausgang mit 20 mA Sink- und Source-Fähigkeit und verbraucht dabei weniger als 280 µA Versorgungsstrom über den vollen Eingangsspannungsbereich von 4 V bis 40 V. Ein Entwickler muss nicht den Preis in Bezug auf den Platinenplatz für eine herkömmliche Signalmasse zahlen, die aus Widerständen, Kondensatoren, Operationsverstärkern und Spannungsreferenzen besteht. Die Leistung und Präzision des TLE2426 ist in einem benutzerfreundlichen, platzsparenden 3-Pin-LP-Gehäuse erhältlich. Für eine höhere Leistung bieten die optionalen 8-Pin-Gehäuse einen Rauschreduzierungs-Pin. Durch die Hinzufügung eines externen Kondensators (CNR) wird das Peak-to-Peak-Rauschen reduziert, während die Netzbrummunterdrückung verbessert wird.

Die anfängliche Ausgangstoleranz für ein einzelnes 5-V- oder 12-V-System ist besser als 1 % mit 3,6 % über den vollen 40-V-Eingangsbereich. Die Brummunterdrückung übersteigt 12 Bit Genauigkeit. Ob die Anwendung für ein Datenerfassungs-Frontend, eine analoge Signalterminierung oder einfach eine Präzisionsspannungsreferenz ist, der TLE2426 eliminiert eine Hauptursache für Systemfehler.

INFORMATIONEN

Zeichnung
