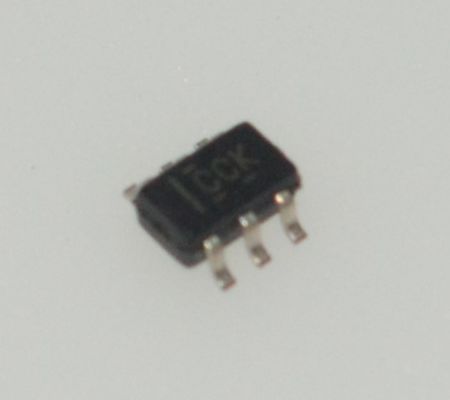

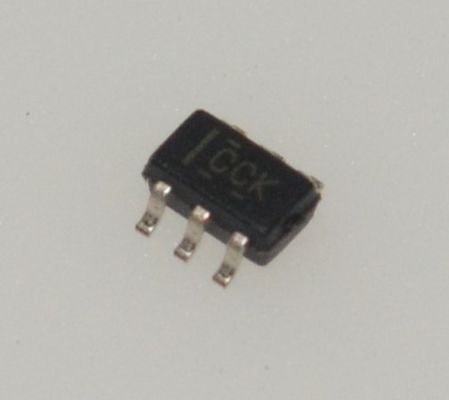

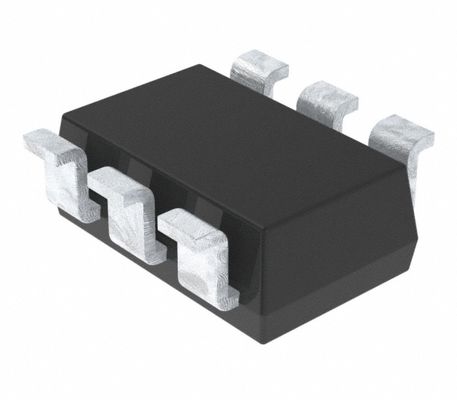

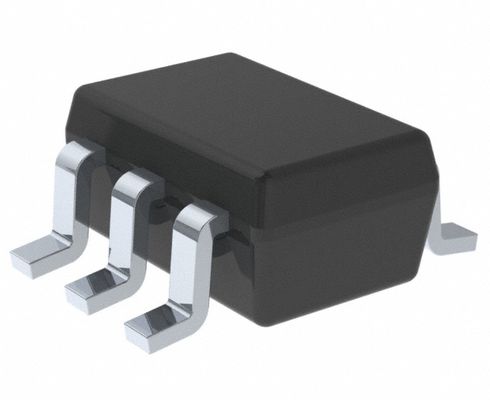

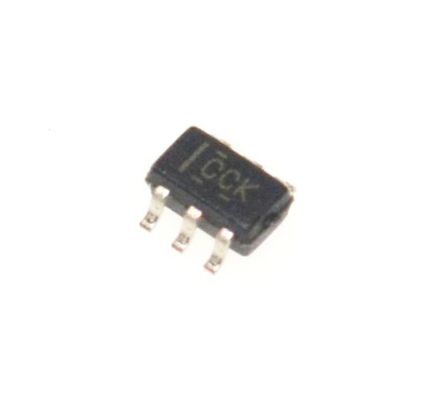

SN74LVC2G04DCKR Dual-Inverter-Gatter mit 1,65 V bis 5,5 V Weitbereichsspannung, 32 mA Ausgangstreiber, extrem geringe Leistung, 3,4 ns Geschwindigkeit, winziges SC-70-Gehäuse and ESD-Schutz für raumbegrenzte Designs

SN74LVC2G04DCKR Dual Inverter Gate mit 1,65 V bis 5,5 V Weitbereichsspannung 32 mA Ausgangstreiber Ultra-Low Power 3,4 ns Geschwindigkeit Tiny SC-70-Gehäuse & ESD-Schutz für raumbegrenzte Designs

andnbsp;

Eigenschaften

andbull; Verfügbar im Texas Instruments NanoFreeandtrade; Gehäuse 1

andbull; Unterstützt 5-V-VCC-Betrieb

andbull; Eingänge akzeptieren Spannungen bis zu 5,5 V

andbull; Maxtpd von 4,1 ns bei 3,3 V

andbull; Geringe Leistungsaufnahme, 10-andmu;A Max ICC

andbull; andplusmn;24-mA-Ausgangstreiber bei 3,3 V

andbull; Typisches VOLP (Output Ground Bounce) andlt;0,8 V bei VCC = 3,3 V, TA = 25anddeg;C

andbull; Typisches VOHV (Output VOH Undershoot) andgt;2 V bei VCC = 3,3 V, TA = 25anddeg;C

andbull; Ioff unterstützt den Betrieb im Partial-Power-Down-Modus

andbull; Latch-Up-Leistung übersteigt 100 mA pro JESD 78, Klasse II

andbull; ESD-Schutz übersteigt JESD 22

andndash; 2000-V Human-Body-Modell (A114-A)

andndash; 200-V Machine-Modell (A115-A)

andndash; 1000-V Charged-Device-Modell (C101)

andnbsp;

Anwendungen

andbull; IP-Telefone: Kabelgebunden und drahtlos

andbull; Optische Module

andbull; Optische Netzwerke: EPON und Video über Glasfaser

andbull; Punkt-zu-Punkt-Mikrowellen-Backhaul

andbull; Stromversorgung: Telekom-DC/DC-Modul: Analog und Digital

andbull; Private Nebenstellenanlagen (PBX)

andbull; TETRA-Basisstellen

andbull; Telekom-Basisbandeinheiten

andbull; Telekom-Shelter: Stromverteilungseinheiten (PDU), Stromüberwachungseinheiten (PMU), drahtlose Batterieüberwachung, Remote Electrical Tilt Units (RET), Remote Radio Units (RRU), Turmmontierte 1 Verstärker (TMA)

andbull; Vektorsignalanalysatoren und -generatoren

andbull; Videokonferenzen: IP-basiertes HD

andbull; WiMAXandWireless-Infrastruktur-Ausrüstung

andbull; Drahtlose Kommunikationstester und drahtlose Repeater

andbull; xDSL-Modems und DSLAM

andnbsp;

Beschreibung

Dieser Dual-Inverter ist für den Betrieb mit 1,65 V bis 5,5 V VCC ausgelegt. Das SN74LVC2G04-Bauelement führt die boolesche Funktion Y = A aus.

Die NanoFree-Gehäusetechnologie ist ein bedeutender Durchbruch in den IC-Gehäusekonzepten, bei dem der Die als Gehäuse verwendet wird.

Dieses Bauelement ist vollständig für Partial-Power-Down-Anwendungen unter Verwendung von Ioff spezifiziert. Die Ioff-Schaltung deaktiviert die Ausgänge und verhindert so einen schädlichen Stromrückfluss durch das Bauelement, wenn es heruntergefahren wird.
