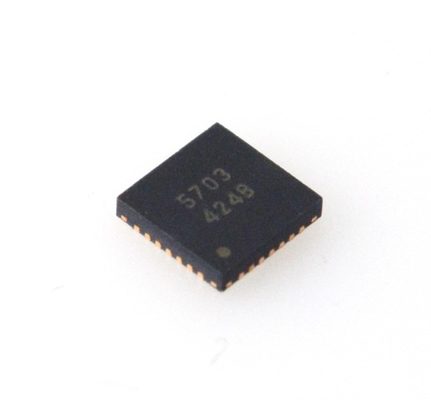

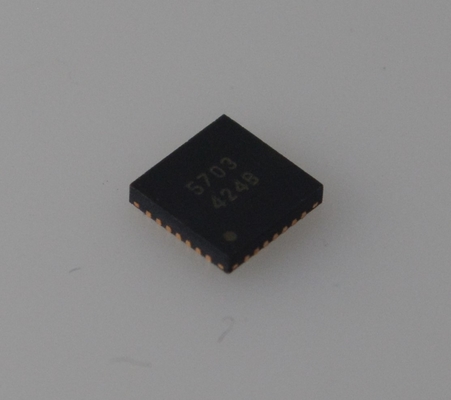

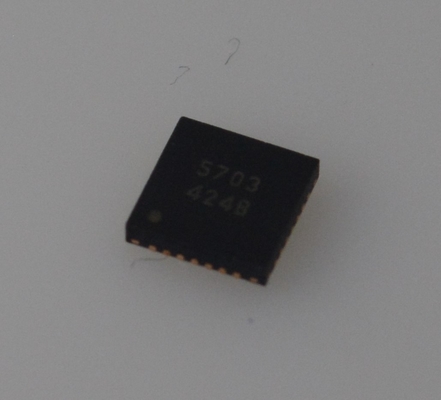

AK5703EN 24-Bit 192kHz Stereo-ADC mit geringer Geräuschstärke, hoher SNR (114dB) Mikrofon-Vorstärker Digital AGC I2S-Schnittstelle und geringer Leistung für Pro Audio and IoT

AK5703EN 24-Bit 192kHz Stereo ADC mit rauscharmem, hohem SNR (114dB) Mikrofonvorverstärker, digitalem AGC, I2S-Schnittstelle und geringer Leistung für Pro Audio und IoT

andnbsp;

MERKMALE

1. Aufnahmefunktion

andnbsp; - 4-Kanal-ADC

andnbsp; - Volldifferenzial- oder Single-Ended-Eingang

andnbsp; - Mikrofonverstärker (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

andnbsp; - Eingangsspannung: 1,8 Vpp@AVDD=3,0 V (= 0,6 x AVDD)

andnbsp; - ADC-Leistung:

andnbsp; andnbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Single-Ended-Eingang

andnbsp; andnbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Volldifferenzial-Eingang

andnbsp; - Digitaler HPF zur DC-Offset-Kompensation (fc=3,4Hz@fs=44,1kHz)

andnbsp; - Mikrofonempfindlichkeitskorrektur (+3dB  3dB, 0,75dB Schritt)

andnbsp; - Digitaler ALC (Automatic Level Control)

andnbsp; - Digitaler Eingangslautstärke (+36dB  52,5dB, 0,375dB Schritt, Stummschaltung)

andnbsp; - Programmierbare Datenausgabeverzögerung

andnbsp; Verzögerungszeit: 0 bis 64/64fs (1/64fs Schritt)

2. Abtastfrequenz:

andnbsp; - PLL-Slave-Modus (BICK-Pin): 8kHz  48kHz

andnbsp; - PLL-Slave-Modus (MCKI-Pin): 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz

andnbsp; - PLL-Master-Modus: 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz

andnbsp; - EXT-Master/Slave-Modus: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. PLL-Eingangstakt:

andnbsp; - MCKI-Pin: 27MHz, 26MHz, 24MHz, 19,2MHz, 13,5MHz, 13MHz, 12,288MHz, 12MHz, 11,2896MHz

andnbsp; - BICK-Pin: 32fs/64fs

4. Master/Slave-Modus

5. Audio-Schnittstellenformat: MSB First, 2er-Komplement - 24/16-Bit MSB-justiert, 24/16-Bit I2S, TDM-Modus

6. P I/F: 3-Draht-Seriellsteuerung oder I2C-Bus (Ver 1.0, 400kHz-Modus)

7. Stromversorgung:

andnbsp; - AVDD: 2,4 ~ 3,6V

andnbsp; - DVDD: 1,6 ~ 1,98V

andnbsp; - TVDD: 1,6 oder (DVDD-0,2) ~ 3,6V

8. Stromaufnahme: 9,0mA (EXT-Slave-Modus)

9. Ta = 30  85C

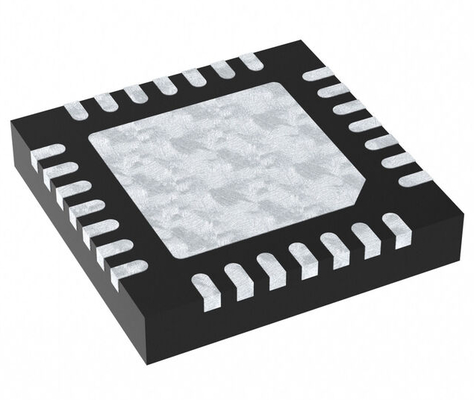

10. Gehäuse: 28-Pin-QFN (4mm x 4mm, 0,4mm Raster)

andnbsp;

BESCHREIBUNG

Der AK5703 ist ein 4-Kanal-24-Bit-A/D-Wandler mit programmierbaren Mikrofonverstärkern und ALC-Schaltung (Automatic Level Control). Er ist für Mikrofonarray-Anwendungen im Consumer-Bereich konzipiert. Eine integrierte PLL arbeitet mit einer Vielzahl von Takten und ermöglicht so eine hohe Designflexibilität. Mikrofonleistungsausgänge sind für die Vorspannung externer Mikrofone enthalten. Ein großer Dynamikbereich wird bei 83 dB mit einer Mikrofonverstärkungseinstellung von +30 dB erreicht. Der AK5703 ist in einem platzsparenden 28-Pin-QFN-Gehäuse untergebracht.

andnbsp;

ANWENDUNGEN

Professionelle Audiogeräte

Aufnahmegeräte (tragbare Rekorder, digitale Audiorekorder)

Mikrofonarrays (Konferenzsysteme, Spracherkennungsgeräte)

Mischpulte & Audioschnittstellen (USB/Gehäuse-Audiogeräte

consumer-Audioprodukte

High-End-Kopfhörer/USB-Mikrofone (Gaming, Live-Streaming, Content-Erstellung)

Intelligente Lautsprecher (High-Fidelity-Spracherfassung)

Tragbare Musikplayer (Hi-Res-Audio-Unterstützung)

Sprachinteraktion & IoT-Geräte

Smart-Home-Systeme (Sprachassistenten, Smart-Hubs)

Sprachsysteme im Auto (Rauschunterdrückung, Fernfeld-Aufnahme)

Drahtlose Mikrofone (Karaoke-Mikrofone, Streaming-Mikrofone)

Rundfunk- & Konferenzsysteme

Konferenzmikrofone (omnidirektionale/gerichtete Aufnahme)

Aufnahme in Broadcast-Qualität (Podcasting, Radio)
