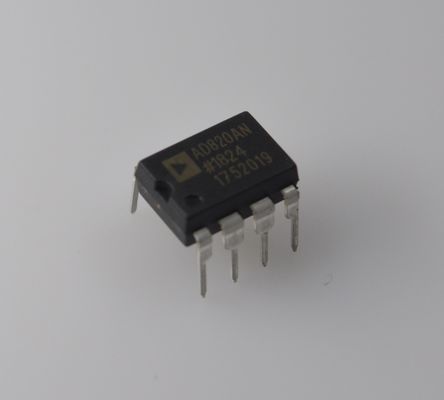

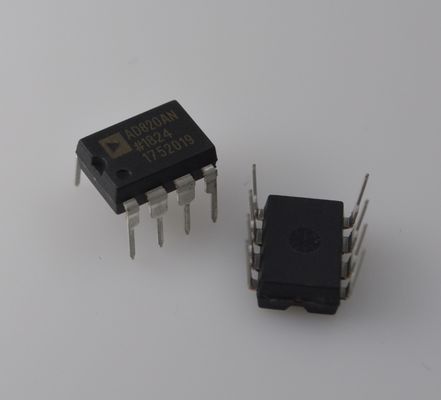

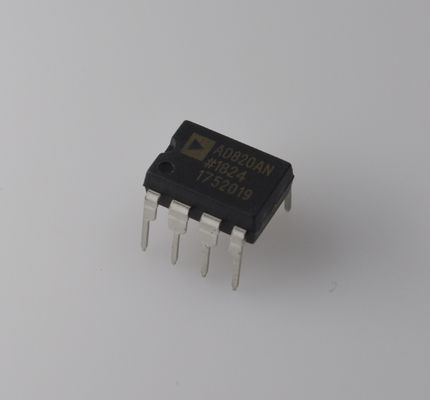

AD820ANZ Präzisions-5-MHz-Operationsverstärker, Einzel-/Doppelversorgung (±18 V), geringe Leistung 1,3 mA, Rail-to-Rail-Ausgang, weiter Temperaturbereich -40 °C bis +125 °C für Industrie und Automobil

AD820ANZ Präzisions-5-MHz-Operationsverstärker, Einzel-/Doppelversorgung (andplusmn;18 V), geringe Leistung 1,3 mA, Rail-to-Rail-Ausgang, weiter Temperaturbereich -40 °C bis +125 °C für Industrie und Automobil

andnbsp;

MERKMALE

Echter Einzelversorgungsbetrieb

andnbsp; Ausgang schwingt Rail-to-Rail

andnbsp; Eingangsspannungsbereich erstreckt sich unterhalb der Masse

andnbsp; Einzelversorgungsfähigkeit von 5 V bis 30 V

andnbsp; Doppelversorgungsfähigkeit von andplusmn;2,5 V bis andplusmn;15 V

Hervorragende Lastansteuerung

andnbsp; Kapazitive Lastansteuerung bis zu 350 pF

andnbsp; Minimaler Ausgangsstrom von 15 mA

Hervorragende Wechselstromleistung bei geringer Leistung

andnbsp; 800 andmu;A maximaler Ruhestrom

andnbsp; Unity-Gain-Bandbreite: 1,8 MHz

andnbsp; Anstiegsrate von 3 V/andmu;s

Hervorragende Gleichstromleistung

andnbsp; 800 andmu;V maximale Eingangs-Offsetspannung

andnbsp; 2 andmu;V/°C typische Offsetspannungsdrift

andnbsp; 25 pA maximaler Eingangsruhestrom

Geringes Rauschen: 13 nV/√Hz bei 10 kHz

andnbsp;

ANWENDUNGEN

Batteriebetriebene Präzisionsinstrumentierung

Fotodioden-Vorverstärker

Aktive Filter

12-Bit- bis 14-Bit-Datenerfassungssysteme

Medizinische Instrumentierung

Referenzen und Regler mit geringer Leistung

andnbsp;

BESCHREIBUNG

Der AD820 ist ein Präzisions-Operationsverstärker mit geringer Leistung und FET-Eingang, der mit einer Einzelversorgung von 5 V bis 36 V oder Doppelversorgungen von andplusmn;2,5 V bis andplusmn;18 V betrieben werden kann. Er verfügt über eine echte Einzelversorgungsfähigkeit, wobei sich der Eingangsspannungsbereich unterhalb der negativen Schiene erstreckt, wodurch der AD820 Eingangssignale unterhalb der Masse im Einzelversorgungsmodus aufnehmen kann. Die Ausgangsspannungsschwankung erstreckt sich bis auf 10 mV an jede Schiene und bietet so den maximalen Ausgangsdynamikbereich. Eine Offsetspannung von maximal 800 andmu;V, eine Offsetspannungsdrift von 2 andmu;V/°C, typische Eingangsruhestromwerte unter 25 pA und ein geringes Eingangsspannungsrauschen sorgen für Gleichstrompräzision bei Quellimpedanzen von bis zu 1 GandOmega;. Eine Unity-Gain-Bandbreite von 1,8 MHz, andminus;93 dB THD bei 10 kHz und eine Anstiegsrate von 3 V/andmu;s werden bei einem geringen Versorgungsstrom von 800 andmu;A bereitgestellt. Der AD820 treibt bis zu 350 pF direkte kapazitive Last an und liefert einen minimalen Ausgangsstrom von 15 mA. Dies ermöglicht es dem Verstärker, eine Vielzahl von Lastbedingungen zu bewältigen. Diese Kombination aus Wechselstrom- und Gleichstromleistung sowie die hervorragende Lastansteuerungsfähigkeit resultiert in einem außergewöhnlich vielseitigen Verstärker für den Einzelversorgungsbenutzer.

Der AD820 ist in zwei Leistungsstufen erhältlich. Die A- und B-Stufen sind für den industriellen Temperaturbereich von andminus;40 °C bis +85 °C ausgelegt. Der AD820 wird in drei 8-poligen Gehäuseoptionen angeboten: Kunststoff-DIP (PDIP), oberflächenmontiert (SOIC) und (MSOP).

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung

andnbsp;

Unser Vorteil:

• Hochwertige Produkte --- Unsere Angebote sind 100 % neu und original, ROHS
• Wettbewerbsfähiger Preis --- Gute Einkaufskanäle mit gutem Preis.
• Professioneller Service --- Strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichender Lagerbestand --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach bestätigter Zahlung.

andnbsp;

Stellen Sie sicher, dass Sie alle Arten von Komponenten benötigen.^_^


Produktliste
Liefern Sie eine Reihe von elektronischen Komponenten, eine vollständige Palette von Halbleitern, aktiven und passiven Komponenten. Wir können Ihnen helfen, alles für die Stückliste der Leiterplatte zu erhalten, kurz gesagt, Sie können hier eine Komplettlösung erhalten,


Die Angebote umfassen:
Integrierter Schaltkreis, Speicher-ICs, Diode, Transistor, Kondensator, Widerstand, Varistor, Sicherung, Trimmer and Potentiometer, Transformator, Batterie, Kabel, Relais, Schalter, Stecker, Klemmenblock, Quarz and Oszillator, Induktivität, Sensor, Transformator, IGBT-Treiber, LED, LCD, Konverter, Leiterplatte (Printed Circuit Board), PCBA (PCB-Baugruppe)

Stark in der Marke:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK usw.
