MP2565DN 5A 24V Abwärtswandler 95% Wirkungsgrad 500kHz Frequenz Einstellbarer Ausgang Zyklus-für-Zyklus Strombegrenzung Thermische Abschaltung SOT23-6 Gehäuse

MP2565DN 5A 24V Abwärtswandler 95% Wirkungsgrad 500kHz Frequenz Einstellbarer Ausgang Zyklus-für-Zyklus Strombegrenzung Thermische Abschaltung SOT23-6 Gehäuse

andnbsp;

MERKMALE

andbull; 120andmu;A Ruhestrom

andbull; Breiter 4,5V bis 50V Betriebs-Eingangsspannungsbereich

andbull; 220mΩ interner Leistungs-MOSFET

andbull; Bis zu 4MHz programmierbare Schaltfrequenz

andbull; Hocheffizienter Betrieb bei geringer Last

andbull; Stabil mit Keramikkondensator

andbull; Interner Soft-Start

andbull; Intern eingestellte Strombegrenzung ohne externen Strommesswiderstand

andbull; Bis zu 95% Wirkungsgrad

andbull; Ausgang einstellbar von 0,8V bis 47V

andbull; Erhältlich in 3x3 QFN10 und thermisch verbesserten SOIC8 Gehäusen

andnbsp;

ANWENDUNGEN

andbull; Hochspannungs-Stromwandlung

andbull; Automobil-Systeme

andbull; Industrielle Stromversorgungssysteme

andbull; Verteilte Stromversorgungssysteme

andbull; Batteriebetriebene Systeme

andnbsp;

BESCHREIBUNG

Der MP2565 ist ein Hochfrequenz-Abwärts-Schaltregler mit einem integrierten internen High-Side-Hochspannungs-Leistungs-MOSFET. Er liefert 2,5A Ausgangsstrom mit Strommodusregelung für schnelles Schleifenverhalten und einfache Kompensation.

Der breite 4,5V bis 50V Eingangsspannungsbereich eignet sich für eine Vielzahl von Abwärtsanwendungen, einschließlich solcher in einer Automobil-Eingangsumgebung. Ein 12andmicro;A Abschaltmodus-Versorgungsstrom ermöglicht den Einsatz in batteriebetriebenen Anwendungen.

Ein hoher Wirkungsgrad bei der Stromwandlung über einen weiten Lastbereich wird durch die Reduzierung der Schaltfrequenz bei geringer Last erreicht, um die Schalt- und Gate-Treiberverluste zu reduzieren.

Die Frequenz-Foldback-Funktion verhindert ein Durchgehen des Induktivitätsstroms während des Starts, und die thermische Abschaltung sorgt für einen zuverlässigen, fehlertoleranten Betrieb.

Durch das Schalten mit 4MHz kann der MP2565 EMI (Elektromagnetische Interferenz)-Störungsprobleme verhindern, wie sie beispielsweise in AM-Radio- und ADSL-Anwendungen auftreten.

Der MP2565 ist in kleinen 3mm x 3mm QFN10 und thermisch verbesserten SOIC8 Gehäusen erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

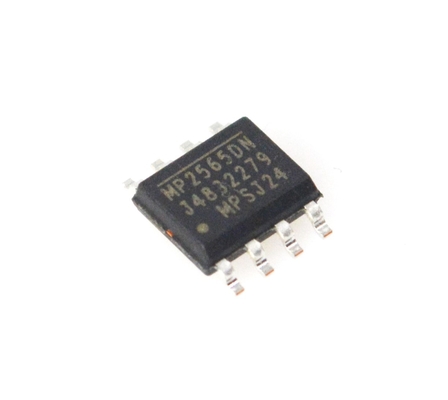

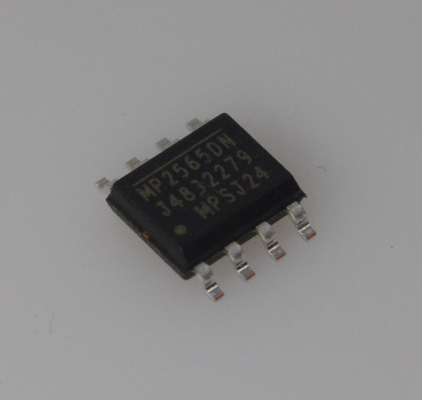

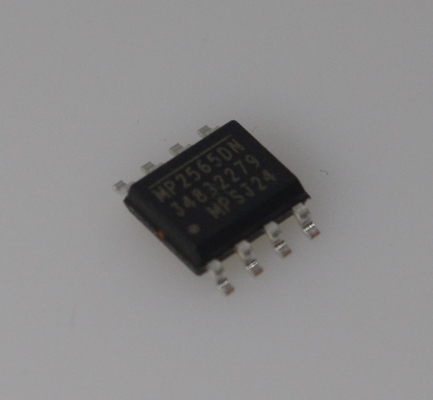

Zeichnung

andnbsp;

andnbsp;
