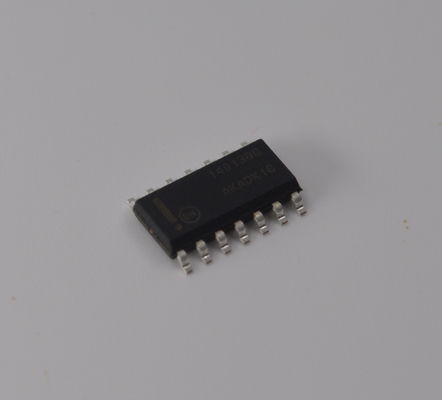

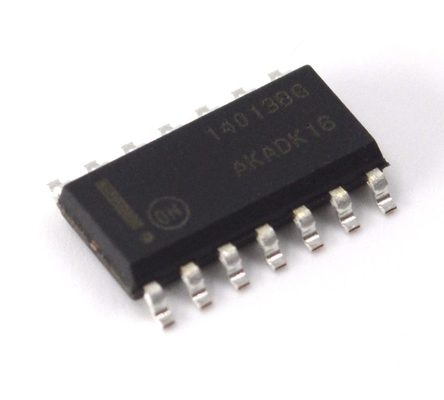

MC14013BDR2G Dual D Flip-Flop 3V-18V Betrieb Set/Reset High Noise Immunität Geringe Leistung SOIC-14 Industrieausführung

MC14013BDR2G Dual D Flip-Flop 3V-18V Betrieb Set/Reset High Noise Immunity Low Power SOIC-14 Industrial Grade

Der MC14013B Dual-D-Flip-Flop-Typ ist mit MOS-P-Kanal- und N-Kanal-Enhancement-Mode-Bauelementen in einer einzigen monolithischen Struktur aufgebaut. Jeder Flip-Flop verfügt über unabhängige Daten-, (D), Direct Set-, (S), Direct Reset-, (R) und Clock- (C) Eingänge sowie komplementäre Ausgänge (Q und Q ). Diese Bauelemente können als Schieberegisterelemente oder als T-Flip-Flops für Zähler- und Toggle-Anwendungen verwendet werden.

Eigenschaften

 Statischer Betrieb

 Diodenschutz an allen Eingängen

 Versorgungsspannungsbereich = 3,0 Vdc bis 18 Vdc

 Logik-Flankengetaktetes Flip-Flop-Design

 Logikzustand wird unbegrenzt beibehalten, wenn der Clock-Pegel entweder High oder Low ist; Informationen werden nur an der positiv ansteigenden Flanke des Clock-Impulses an den Ausgang übertragen

 Kann zwei Low-Power-TTL-Lasten oder eine Low-Power-Schottky-TTL-Last über den angegebenen Temperaturbereich ansteuern

 Pin-für-Pin-Ersatz für CD4013B

 NLV-Präfix für Automobil- und andere Anwendungen, die eindeutige Standort- und Steuerungsänderungsanforderungen erfordern; AEC-Q100-qualifiziert und PPAP-fähig

 Diese Geräte sind bleifrei, halogenfrei und RoHS-konform

Anwendungen

1. Digitale Logikschaltungen
  Sequenzielle Steuerung: Wird in taktsynchronisierten Systemen und Zustandsautomaten-Designs für Signalverzögerung oder Impulsformung verwendet.
  Datenverriegelung: Speichert vorübergehend Daten in Mikrocontroller-Schnittstellen, um Buskonflikte zu vermeiden (z. B. Entprellen von Tasten, Speichern von Sensorsignalen).
2. Industrielle Steuerungssysteme
  Motor-/Relaissteuerung: Behält Start-/Stopp-Zustände in SPS-basierten sequenziellen Steuerungssystemen bei.

  Sicherheitslogik: Arbeitet mit Sensoren zusammen, um Verriegelungsschaltungen aufzubauen (z. B. Not-Aus-Signalaufbewahrung und -Rücksetzung).

3. Kommunikation & Signalverarbeitung
  Frequenzteilung: Teilt hochfrequente Taktsignale (z. B. Umwandlung von 1 MHz in 500 kHz).
  Serial-to-Parallel-Konvertierung: Hilft bei der Umwandlung von seriellen Daten mit niedriger Geschwindigkeit in parallele Daten.
4. Unterhaltungselektronik
  Benutzer-Interface-Steuerung: Merkt sich Tastenzustände (z. B. Kippschalter für Ein/Aus).
  Anzeigetreiber: Steuert die Abtastsequenzen für LEDs oder LCDs.

5. Automobilelektronik
  Zustandsspeichereinheit: Speichert transiente Signale (z. B. Türschalter, Fehlercodes), bis sie manuell zurückgesetzt werden.
6. Test- und Messgeräte
  Signalsynchronisation: Löst bestimmte Wellenformaufnahmen in Oszilloskopen oder Logikanalysatoren aus.

INFORMATIONEN

Zeichnung
