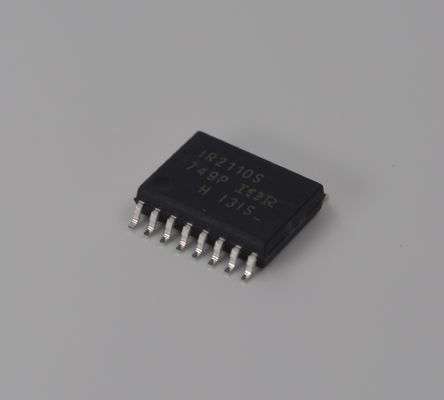

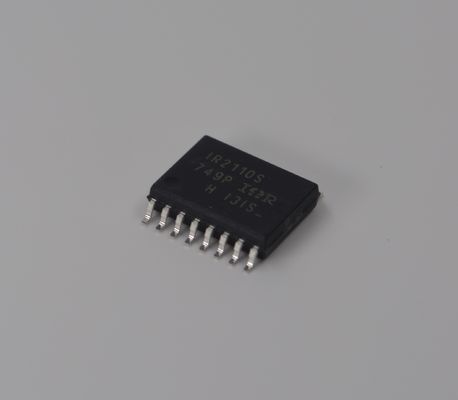

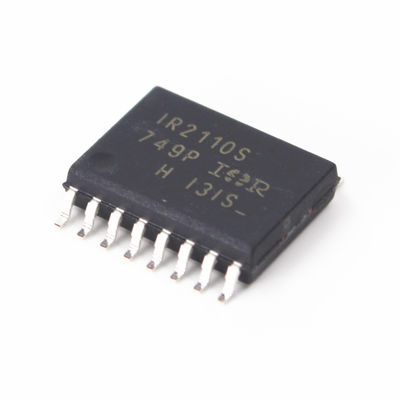

IR2110STRPBF 600V/1200V MOSFET-Treiber 2A Spitzengeschwindigkeit 100ns Umschalten von UVLO CMOS/LSTTL-Eingängen SOIC-16 Ideal für Motorantriebe und Wechselrichter

IR2110STRPBF 600V/1200V MOSFET-Treiber 2A Peak Fast 100ns Switching UVLO CMOS/LSTTL-Eingänge SOIC-16 Ideal für Motorantriebe and Wechselrichter

andnbsp;

Eigenschaften

andbull; Floating-Kanal für Bootstrap-Betrieb ausgelegt Voll funktionsfähig bis +500V oder +600V Unempfindlich gegen negative transiente Spannung dV/dt-immun

andbull; Gate-Treiberspannungsbereich von 10 bis 20V

andbull; Unterspannungssperre für beide Kanäle

andbull; 3,3V-Logik kompatibel Separater Logikversorgungsbereich von 3,3V bis 20V Logik- und Masseanschluss andplusmn;5V Offset

andbull; CMOS-Schmitt-Trigger-Eingänge mit Pull-Down

andbull; Zyklus für Zyklus kantengesteuerte Abschaltlogik

andbull; Angepasste Laufzeitverzögerung für beide Kanäle

andbull; Ausgänge in Phase mit den Eingängen

andnbsp;

Beschreibung

Der IR2110/IR2113 sind Hochspannungs-, Hochgeschwindigkeits-Leistungs-MOSFET- und IGBT-Treiber mit unabhängigen, auf High- und Low-Side bezogenen Ausgangskanälen. Proprietäre HVIC- und Latch-immune CMOS-Technologien ermöglichen eine robuste monolithische Konstruktion. Logikeingänge sind mit Standard-CMOS- oder LSTTL-Ausgängen kompatibel, bis hinunter zu 3,3V-Logik. Die Ausgangstreiber verfügen über eine Hochstrom-Pufferstufe, die für minimale Treiber-Cross-Conduction ausgelegt ist. Die Laufzeitverzögerungen sind aufeinander abgestimmt, um den Einsatz in Hochfrequenzanwendungen zu vereinfachen. Der Floating-Kanal kann verwendet werden, um einen N-Kanal-Leistungs-MOSFET oder IGBT in der High-Side-Konfiguration anzusteuern, der bis zu 500 oder 600 Volt betrieben wird.

andnbsp;

INFORMATIONEN

andnbsp;

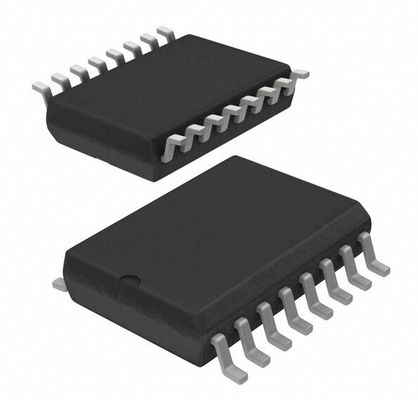

Zeichnung

andnbsp;

andnbsp;
