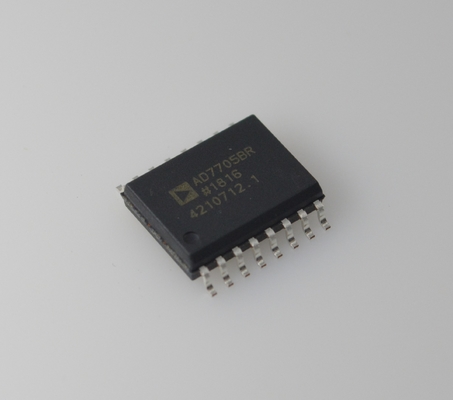

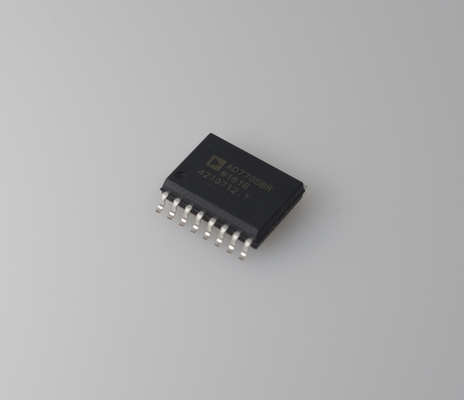

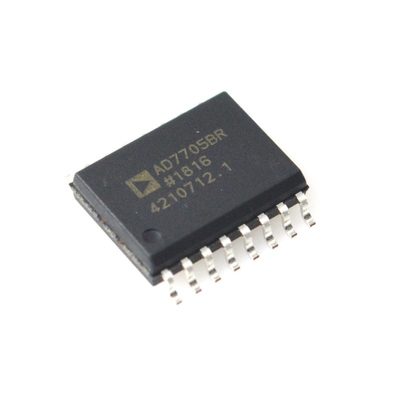

AD7705BRZ ADC 16-Bit Präzision Geringes Rauschen 3V/5V Betrieb On-Chip Filter SPI-Schnittstelle Geringe Leistung -40°C bis +85°C Industriequalität

AD7705BRZ ADC 16-Bit Präzision Rauscharm 3V/5V Betrieb On-Chip Filter SPI-Schnittstelle Geringe Leistung -40°C bis +85°C Industriequalität

andnbsp;

MERKMALE

AD7705: 2 voll differenzielle Eingangskanal-ADCs

AD7706: 3 pseudo-differenzielle Eingangskanal-ADCs

andnbsp; 16 Bit ohne fehlende Codes

andnbsp; 0,003 % Nichtlinearität

Programmierbarer Verstärkungseingang: Verstärkungen von 1 bis 128 3-Draht-Serialschnittstelle

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, und DSP-kompatibel

andnbsp; andnbsp; Schmitt-Trigger-Eingang an SCLK

Möglichkeit, den analogen Eingang zu puffern

2,7 V bis 3,3 V oder 4,75 V bis 5,25 V Betrieb

Leistungsaufnahme 1 mW maximal bei 3 V

Standby-Strom 8 andmu;A maximal

16-Pin PDIP, 16-Pin SOIC und 16-Pin TSSOP-Gehäuse

andnbsp;

ALLGEMEINE BESCHREIBUNG

Die AD7705/AD7706 sind komplette analoge Frontends für Niederfrequenzmessanwendungen. Diese 2-/3-Kanal-Geräte können Signale mit niedrigem Pegel direkt von einem Wandler akzeptieren und serielle digitale Ausgänge erzeugen. Die Geräte verwenden eine andSigma;-andDelta;-Umwandlungstechnik, um bis zu 16 Bit Leistung ohne fehlende Codes zu realisieren. Das ausgewählte Eingangssignal wird an einen proprietären, programmierbaren Verstärkungseingang basierend auf einem analogen Modulator angelegt. Der Modulatorausgang wird von einem On-Chip-Digitalfilter verarbeitet. Der erste Notch dieses digitalen Filters kann über ein On-Chip-Steuerregister programmiert werden, wodurch die Anpassung der Filtergrenzfrequenz und der Aktualisierungsrate des Ausgangs ermöglicht wird.

Die Geräte AD7705/AD7706 arbeiten mit einer einzigen 2,7 V bis 3,3 V oder 4,75 V bis 5,25 V Versorgung. Der AD7705 verfügt über zwei voll differenzielle analoge Eingangskanäle; der AD7706 verfügt über drei pseudo-differenzielle Eingangskanäle.

Beide Geräte verfügen über einen differenziellen Referenzeingang. Eingangssignalbereiche von 0 mV bis 20 mV bis 0 V bis 2,5 V können in beide Geräte integriert werden, wenn sie mit einer VDD von 5 V und einer Referenz von 2,5 V betrieben werden. Sie können auch bipolare Eingangssignalbereiche von andplusmn;20 mV bis andplusmn;2,5 V verarbeiten, die auf die AIN(andminus;)-Eingänge am AD7705 und auf den COMMON-Eingang am AD7706 bezogen sind.

Die Geräte AD7705/AD7706 können mit einer 3 V Versorgung und einer 1,225 V Referenz unipolare Eingangssignalbereiche von 0 mV bis 10 mV bis 0 V bis 1,225 V verarbeiten. Die Geräte können bipolare Eingangsbereiche von andplusmn;10 mV bis andplusmn;1,225 V akzeptieren. Daher führen die Geräte AD7705/AD7706 alle Signalaufbereitungen und -umwandlungen für ein 2-Kanal- oder 3-Kanal-System durch.

Die AD7705/AD7706 sind ideal für den Einsatz in intelligenten, mikrocontroller- oder DSP-basierten Systemen. Die Geräte verfügen über eine serielle Schnittstelle, die für den 3-Draht-Betrieb konfiguriert werden kann. Verstärkungseinstellungen, Signalpolarität und Aktualisierungsratenauswahl können in Software über den seriellen Eingangsport konfiguriert werden. Die Teile enthalten Selbstkalibrierungs- und Systemkalibrierungsoptionen, um Verstärkungs- und Offsetfehler am Teil selbst oder im System zu eliminieren. Die CMOS-Konstruktion gewährleistet eine sehr geringe Leistungsaufnahme, und der Power-Down-Modus reduziert die Standby-Leistungsaufnahme auf typischerweise 20 andmu;W.

Diese Teile sind in einem 16-poligen, breiten Gehäuse (0,3 Zoll), Kunststoff-Dual-Inline-Gehäuse (DIP); einem 16-poligen, breiten Gehäuse (0,3 Zoll), Standard-Small-Outline-Gehäuse (SOIC); und einem flachen, 16-poligen, schmalen Small-Outline-Gehäuse (TSSOP) erhältlich.

andnbsp;

andnbsp;

andnbsp;

Anwendungen

Industrielle Prozesssteuerung
Signalaufbereitung für Druck-/Temperatur-/Durchflusssensoren

4-20mA Stromschleifenmessung.
Analogeingangsmodule für SPS-Systeme
Medizinische undamp; Gesundheitsgeräte
Tragbare medizinische Geräte (Glukometer, Blutdruckmessgeräte)

Bioelektrische Signalerfassung (EEG/EKG)

Intelligente Instrumentierung
Hochpräzise elektronische Waagen (0,01 g Auflösung)

Laboranalysegeräte0
Gasdetektoren
Unterhaltungselektronik
Hochwertige Smart-Home-Sensoren0
Biometrische Überwachung von Fitnessgeräten
Automobilelektronik
Batteriemanagementsystem (BMS) Spannungsüberwachung
Motorparametererfassung

andnbsp;
