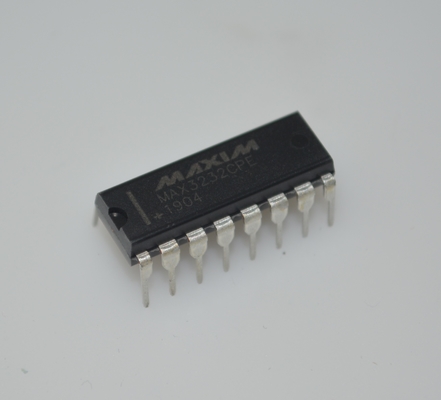

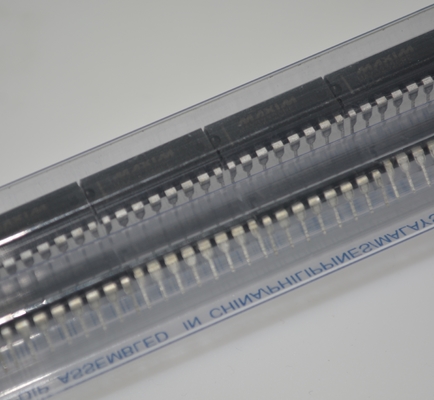

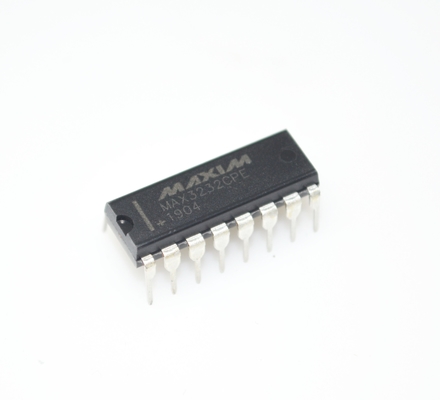

MAX3232CPE RS-232 Transceiver ±15kV ESD-Schutz 3,0-5,5V Breitspannung 1μA Niedrige Leistung 250kbps Datenrate 2 Treiber/2 Empfänger DIP-16 Paket für industrielle Kommunikation

MAX3232CPE RS-232 Transceiver andplusmn;15kV ESD-Schutz 3,0-5,5V Weitbereichsspannung 1andmu;A Geringe Leistung 250 kbit/s Datenrate 2 Treiber/2 Empfänger DIP-16-Gehäuse für industrielle Kommunikation

andnbsp;

Vorteile und Merkmale

● Integrierte Funktionen sparen Platz auf der Platine und vereinfachen das Design

andnbsp; andbull; Ladungspumpenschaltung macht eine bipolare andplusmn;12V-Versorgung überflüssig

andnbsp; andbull; Breiter Einzelversorgungsbetrieb von +3V bis +5,5V Versorgung

andnbsp; andbull; Always-On-Zusatzausgänge ermöglichen die Überwachung externer Geräte

● Stromsparen verlängert die Batterielebensdauer

andnbsp; andbull; 1andmicro;A Versorgungsstrom im Abschaltmodus, während der Empfänger aktiv ist (MAX3222, MAX3237, MAX3241)

andnbsp;

Anwendungen

● Batteriebetriebene Geräte

● Handheld-Geräte

● Peripheriegeräte

● Datacom-Geräte

andnbsp;

Allgemeine Beschreibung

Die Transceiver MAX3222/MAX3232/MAX3237/MAX3241 verfügen über eine proprietäre Low-Dropout-Sender-Ausgangsstufe, die eine echte RS-232-Leistung von einer 3,0-V- bis 5,5-V-Versorgung mit einer dualen Ladungspumpe ermöglicht. Die Geräte benötigen nur vier kleine 0,1andmicro;F externe Ladungspumpenkondensatoren. Die MAX3222, MAX3232 und MAX3241 sind garantiert mit Datenraten von 120 kbit/s betreibbar, während sie die RS-232-Ausgangspegel beibehalten. Der MAX3237 ist garantiert mit Datenraten von 250 kbit/s im Normalbetrieb und 1 Mbit/s im MegaBaudandtrade;-Betriebsmodus betreibbar.

Die MAX3222/MAX3232 haben 2 Empfänger und 2 Treiber. Die MAX3222 und MAX3232 sind hinsichtlich Pinbelegung, Gehäuse und Funktion mit den Industriestandards MAX242 bzw. MAX232 kompatibel.

Der MAX3241 hat 5 Empfänger und 3 Treiber, während der MAX3237 3 Empfänger und 5 Treiber hat. Die Empfänger R1 (MAX3237/MAX3241) und R2 (MAX3241) haben zusätzliche Ausgänge zusätzlich zu ihren Standardausgängen. Diese zusätzlichen Ausgänge sind immer aktiv, wodurch externe Geräte überwacht werden können, ohne die Schutzdioden in Schaltungen vorzuspannen, bei denen VCC vollständig entfernt wurde.

Die MAX3222, MAX3232 und MAX3241 sind in platzsparenden TSSOP- und SSOP-Gehäusen mit Betriebstemperaturen von entweder -40anddeg;C bis +85anddeg;C oder 0anddeg;C bis 70anddeg;C erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung

andnbsp;

Unser Vorteil:

• Hochwertige Produkte --- Unsere Angebote sind 100 % neu und original, ROHS
• Wettbewerbsfähiger Preis --- Gute Einkaufskanäle mit gutem Preis.
• Professioneller Service --- Strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichender Lagerbestand --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach bestätigter Zahlung.

andnbsp;

Seien Sie sicher, dass Sie Ihre Anforderungen an alle Arten von Komponenten erfüllen.^_^


Produktliste
Liefern Sie eine Reihe elektronischer Komponenten, eine vollständige Palette von Halbleitern, aktiven und passiven Komponenten. Wir können Ihnen helfen, alles für die Stückliste der Leiterplatte zu erhalten. Kurz gesagt, Sie können hier eine Komplettlösung erhalten,


Die Angebote umfassen:
Integrierter Schaltkreis, Speicher-ICs, Diode, Transistor, Kondensator, Widerstand, Varistor, Sicherung, Trimmer und Potentiometer, Transformator, Batterie, Kabel, Relais, Schalter, Stecker, Klemmenblock, Kristall und Oszillator, Induktor, Sensor, Transformator, IGBT-Treiber, LED, LCD, Konverter, Leiterplatte (Printed Circuit Board), PCBA (PCB Assembly)

Stark in der Marke:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK usw.
