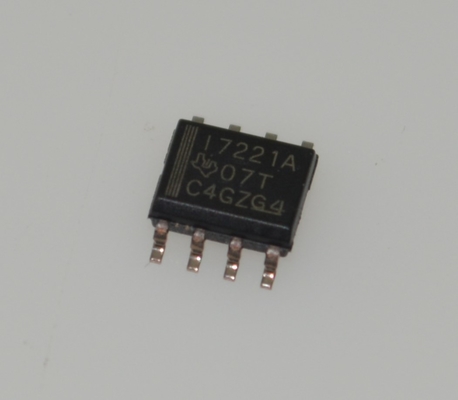

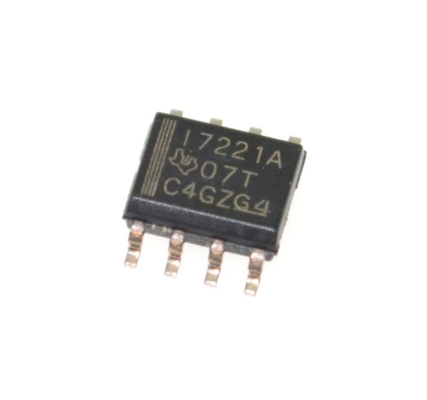

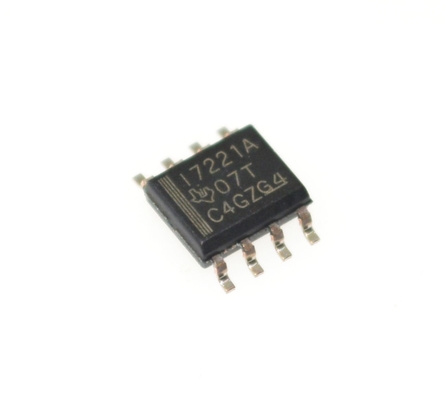

ISO7221ADR Digitalisolator 1-Kanal 150Mbit/s Hochgeschwindigkeits-3kVrms-Isolation 3,1ns Verzögerung 2,7-5,5V Weitbereichsspannung -40°C bis +125°C SOIC-8-Gehäuse

ISO7221ADR Digitalisolator 1-Kanal 150Mbit/s High-Speed 3kVrms Isolation 3,1ns Verzögerung 2,7-5,5V Weitbereichsspannung -40°C bis +125°C SOIC-8-Gehäuse

Eigenschaften

• 1, 5, 25 und 150 Mbit/s Signalratenoptionen

  – Geringe Kanal-zu-Kanal-Ausgangsverschiebung; 1 ns max.

  – Geringe Impulsbreitenverzerrung (PWD); 1 ns max.

  – Geringer Jitter-Gehalt; 1 ns typ. bei 150 Mbit/s

• 50 kV/µs typische Störfestigkeit

• Betrieb mit 2,8 V (C-Grade), 3,3 V oder 5 V Versorgungen

• 4 kV ESD-Schutz

• Hohe elektromagnetische Immunität

• –40°C bis +125°C Betriebstemperaturbereich

• Typische Lebensdauer von 28 Jahren bei Nennspannung (siehe Projektion der Isolationslebensdauer)

• Sicherheitsrelevante Zertifizierungen:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – UL 1577 Komponentenerkennungsprogramm

  – IEC 62368-1, IEC 61010-1, IEC 60601-1 und GB 4943.1 Zertifizierungen

Anwendungen

• Fabrikautomation

  – Modbus

  – Profibus™

  – DeviceNet™ Datenbusse

• Peripherieschnittstelle für Computer

• Servosteuerungsschnittstelle

• Datenerfassung

Beschreibung

Die Bauelemente der ISO7220x- und ISO7221x-Familie sind digitale Dualkanal-Isolatoren. Um das Leiterplattenlayout zu erleichtern, sind die Kanäle in der ISO7220x in der gleichen Richtung und in der ISO7221x in entgegengesetzter Richtung ausgerichtet. Diese Bauelemente verfügen über einen Logikeingangs- und -ausgangspuffer, die durch die Siliziumdioxid (SiO2)-Isolationsbarriere von TI getrennt sind und eine galvanische Trennung von bis zu 4000 VPK gemäß VDE bieten. In Verbindung mit isolierten Netzteilen blockieren diese Bauelemente Hochspannung und isolieren Masse, sowie verhindern, dass Störströme auf einem Datenbus oder anderen Schaltungen in die lokale Masse gelangen und empfindliche Schaltungen stören oder beschädigen.

Ein binäres Eingangssignal wird konditioniert, in ein symmetrisches Signal umgewandelt und dann durch die Isolationsbarriere differenziert. Über die Isolationsbarriere empfängt ein Differenzvergleicher die Logikübergangsinformationen und setzt oder setzt dann einen Flip-Flop und die Ausgangsschaltung entsprechend zurück. Ein periodischer Aktualisierungsimpuls wird über die Barriere gesendet, um zu überprüfen, ob der korrekte Gleichstrompegel des Ausgangs vorliegt. Wenn dieser DC-Refresh-Impuls nicht alle 4 µs empfangen wird, wird davon ausgegangen, dass der Eingang nicht mit Strom versorgt wird oder nicht aktiv angesteuert wird, und die Ausfallsichere Schaltung treibt den Ausgang in einen Logik-High-Zustand.

Die resultierende Zeitkonstante ermöglicht einen schnellen Betrieb mit Signalraten von 0 Mbit/s (DC) bis 150 Mbit/s (Die Signalrate einer Leitung ist die Anzahl der Spannungsumschaltungen, die pro Sekunde erfolgen, ausgedrückt in der Einheit bps). Die A-Option-, B-Option- und C-Option-Bauelemente haben TTL-Eingangsschwellen und einen Rauschfilter am Eingang, der verhindert, dass transiente Impulse an den Ausgang des Bauelements weitergeleitet werden. Die M-Option-Bauelemente haben CMOS VCC/2-Eingangsschwellen und haben weder den Eingangsrauschfilter noch die zusätzliche Laufzeitverzögerung.

Die Bauelemente der ISO7220x- und ISO7221x-Familie benötigen zwei Versorgungsspannungen von 2,8 V (C-Grade), 3,3 V, 5 V oder eine beliebige Kombination. Alle Eingänge sind 5 V tolerant, wenn sie von einer 2,8 V- oder 3,3 V-Versorgung gespeist werden, und alle Ausgänge sind 4 mA CMOS.

Die Bauelemente der ISO7220x- und ISO7221x-Familie sind für den Betrieb über den Umgebungstemperaturbereich von –40°C bis +125°C ausgelegt.
