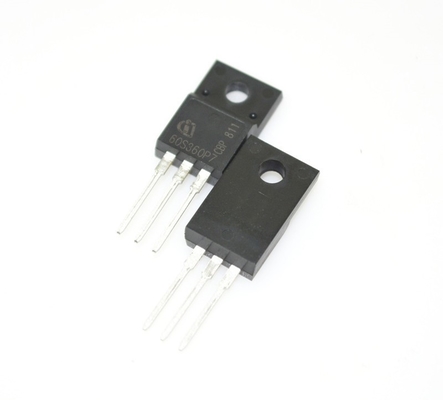

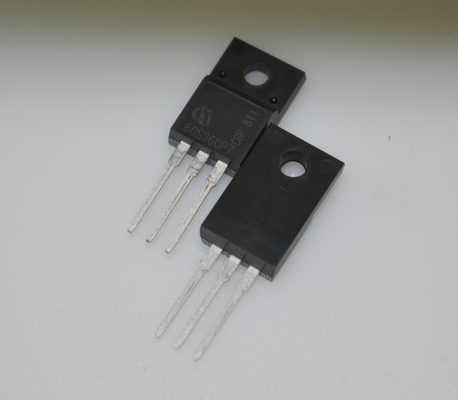

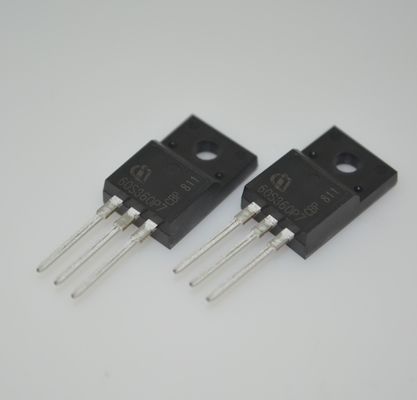

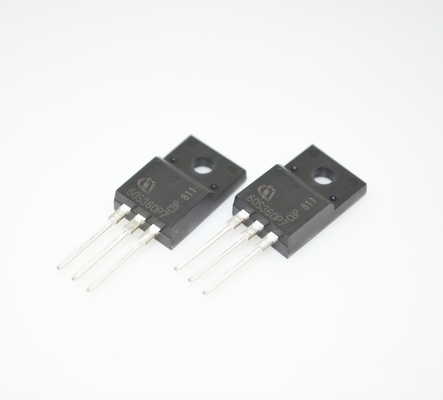

IPA60R360P7SXKSA1 600V CoolMOSTM 360mΩ RDS ((on) 11A Strom-Ultra-niedrige Schaltverluste hohe Effizienz robuster ESD-Schutz TO-220 Paket für SMPS und industrielle Anwendungen

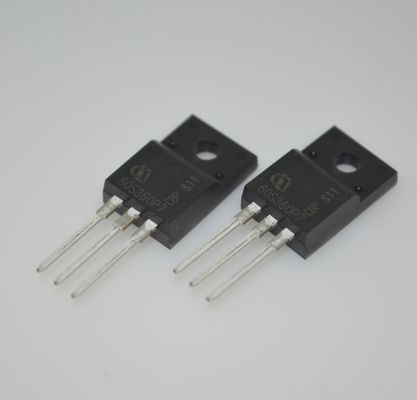

Großes Bild : IPA60R360P7SXKSA1 600V CoolMOSTM 360mΩ RDS ((on) 11A Strom-Ultra-niedrige Schaltverluste hohe Effizienz robuster ESD-Schutz TO-220 Paket für SMPS und industrielle Anwendungen

Produktdetails:

Place of Origin:	China
Markenname:	Infineon
Zertifizierung:	CE,ROHS
Model Number:	IPA60R360P7SXKSA1

Zahlung und Versand AGB:

Minimum Order Quantity:	1pcs

Kontakt

Ausführliche Produkt-Beschreibung

Frequency Stability:	±50ppm	Frequency Tolerance:	±30ppm
Operating Temperature:	-40°C ~ 85°C	Load Capacitance:	18pF
Package / Case:	HC-49/US	Name:	Passive Electronic Components

IPA60R360P7SXKSA1 600V CoolMOS™ 360mΩ RDS(on) 11A Strom Ultra-Low Switching Losses Hohe Effizienz Robuster ESD-Schutz TO-220 Gehäuse für SMPS & Industrieanwendungen

Eigenschaften

•GeeignetfürHart-undWeichschalten(PFCundLLC)durchhervorragendeKommutierungsrobustheit

•ErheblicheReduzierungderSchalt-undLeitungsverluste

•AusgezeichneteESD-Robustheit>2kV(HBM)füralleProdukte

•BesseresRDS(on)/GehäuseproduktimVergleichzumWettbewerbdurchniedrigesRDS(on)*A(unter1Ohm*mm²)

Vorteile

•EinfacheHandhabungundschnelleKonstruktiondurchgeringeRingneigungundVerwendungüberPFC-undPWM-Stufen

•VereinfachtesWärmemanagementdurchgeringeSchalt-undLeitungsverluste

•ErhöhteLeistungsdichtelösungendurchdieVerwendungvonProduktenmitkleineremFootprintundhöhererFertigungsqualitätdurch>2kVESD-Schutz•GeeignetfüreineVielzahlvonAnwendungenundLeistungsbereichen

PotenzielleAnwendungen

PFC-Stufen,Hartschalt-PWM-StufenundResonanzschaltstufen z.B. PCSilverbox,Adapter,LCD&PDPTV,Beleuchtung,Server,TelekommunikationundUSV.

Produktvalidierung

QualifiziertnachJEDEC-Standard

MOSFET

600V CoolMOSª P7 Leistungsbauelement

DieCoolMOS™7.Generationist eine revolutionäre Technologie für Hochspannungs-Leistungs-MOSFETs, die nach dem Superjunction (SJ)-Prinzip entwickelt und von Infineon Technologies entwickelt wurde. Die 600V CoolMOS™ P7-Serie ist der Nachfolger der CoolMOS™ P6-Serie. Sie kombiniert die Vorteile eines schnell schaltenden SJMOSFET mit ausgezeichneter Benutzerfreundlichkeit, z.B. sehr geringe Ringneigung, hervorragende Robustheit der Body-Diode gegen harte Kommutierung und ausgezeichnete ESD-Fähigkeit. Darüber hinaus machen extrem geringe Schalt- und Leitungsverluste Schaltanwendungen noch effizienter, kompakter und viel kühler.

INFORMATIONEN

Kategorie	Diskrete Halbleiterprodukte Transistoren FETs, MOSFETs Einzel-FETs, MOSFETs
Hersteller	Infineon Technologies
Serie	CoolMOS™ P7

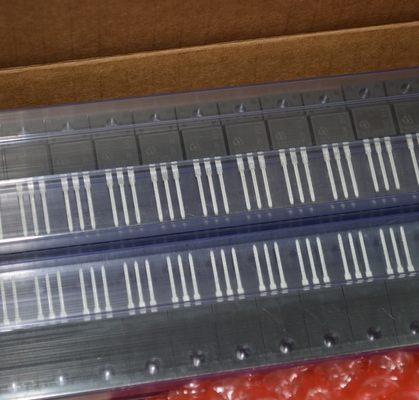

Verpackung	Tube
Teilestatus	Aktiv
FET-Typ	N-Kanal
Technologie	MOSFET (Metalloxid)
Drain-Source-Spannung (Vdss)	600 V
Strom - Dauer-Drain (Id) @ 25°C	9A (Tc)
Ansteuerspannung (Max Rds On, Min Rds On)	10V
Rds On (Max) @ Id, Vgs	360mOhm @ 2,7A, 10V
Vgs(th) (Max) @ Id	4V @ 140µA
Gate-Ladung (Qg) (Max) @ Vgs	13 nC @ 10 V
Vgs (Max)	±20V
Eingangskapazität (Ciss) (Max) @ Vds	555 pF @ 400 V
FET-Funktion	-
Verlustleistung (Max)	22W (Tc)
Betriebstemperatur	-40°C ~ 150°C (TJ)
Qualität	-
Qualifizierung	-
Montageart	Durchsteckmontage
Gehäuse des Lieferanten	PG-TO220-FP
Gehäuse / Gehäuse	TO-220-3 Full Pack
Basisproduktnummer	IPA60R360

Zeichnung

----------------------------------------------------------
