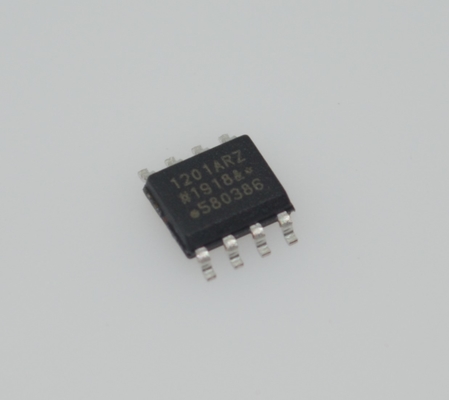

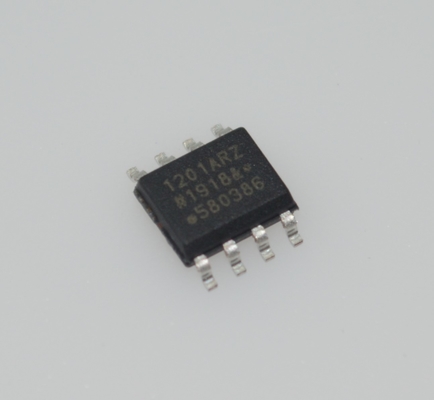

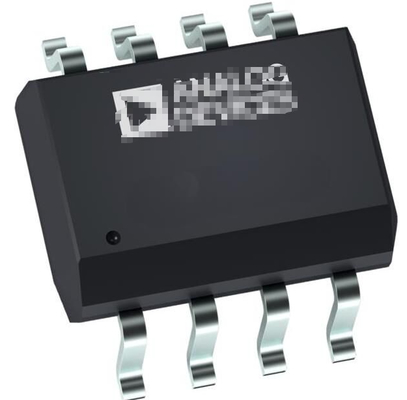

ADUM1201ARZ 2-Kanal-Digitalisolator mit 2,5 kV Isolation Hochgeschwindigkeit 150 Mbps Niedrige Leistung Weite Temperatur (-40 °C bis +105 °C) 15 kV/μs CMTI 3V-5.5V Versorgung RoHS-konform

ADUM1201ARZ 2-Kanal-Digitalisolator mit 2,5 kV Isolierung Hochgeschwindigkeit 150 Mbps Niedrige Leistung Weite Temperatur (-40°C bis +105°C) 15 kV/s CMTI 3V-5.5V Versorgung RoHS-konform

undnbsp;

Eigenschaften

Schmale Karosserie, RoHS-konform, SOIC 8-Lead-Paket Niedrigleistung betrieben

undnbsp; 5 V Betrieb

undnbsp; undnbsp; 1,1 mA pro Kanal maximal bei 0 Mbps bis 2 Mbps

undnbsp; undnbsp; 3,7 mA pro Kanal maximal bei 10 Mbps

undnbsp; undnbsp; 8,2 mA pro Kanal maximal bei 25 Mbps

undnbsp; 3 V-Betrieb

undnbsp; undnbsp; 0,8 mA pro Kanal maximal bei 0 Mbps bis 2 Mbps

undnbsp; undnbsp; 2,2 mA pro Kanal maximal bei 10 Mbps

undnbsp; undnbsp; 4,8 mA pro Kanal maximal bei 25 Mbps

Zwei-Wege-Kommunikation

3 V/5 V-Levelumwandlung

Hochtemperaturbetrieb: 125°C

Hohe Datenrate: dc bis 25 Mbps (NRZ)

Genaue Zeitmerkmale

undnbsp; 3 ns maximale Verzerrung der Pulsbreite

undnbsp; 3 ns maximale Kanal-zu-Kanal-Übereinstimmung

Hohe vorübergehende Immunität im allgemeinen Modus: undgt;25 kV/andmu;s

Sicherheits- und Zulassungen

undnbsp; UL-Anerkennung

undnbsp; undnbsp; 2500 V rms für 1 Minute pro UL 1577

undnbsp; Mitteilung über die Annahme von CSA-Komponenten 5A

undnbsp; VDE-Konformitätszertifikat

undnbsp; undnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

undnbsp; undnbsp; VIORM = 560 V Spitze

für Anwendungen in der Automobilindustrie geeignet

undnbsp;

Anwendungen

Größenkritische Mehrkanalisolation

SPI-Schnittstelle/Isolation des Datenumwandlers

Einheitliche Anschlüsse

Digitale Feldbus-Isolierung

Hybrid-Elektrofahrzeuge, Batteriemonitor und Motorantrieb

undnbsp;

Generell beschrieben

Die ADuM1200/ADuM12011 sind zweikanale digitale Isolatoren, die auf der Technologie von Analog Devices, Inc., iCoupler und Reg basieren.Diese Isolationskomponenten bieten hervorragende Leistungsmerkmale, die den Alternativen überlegen sind., wie z. B. Optocouplings.

Durch die Vermeidung der Verwendung von LEDs und Photodioden beseitigen iCoupler-Geräte die Designschwierigkeiten, die üblicherweise mit optischen Kopplungen verbunden sind.

Die typischen Optocoupler beziehen sich auf unsichere Stromübertragungsquoten, nichtlineare Übertragungsfunktionen,und Temperatur und Lebensdauer Effekte werden mit den einfachen iCoupler digitalen Schnittstellen und stabile Leistungsmerkmale beseitigtDie Notwendigkeit für externe Treiber und andere diskrete Komponenten wird mit diesen iCoupler-Produkten beseitigt.iCoupler-Geräte verbrauchen ein Zehntel bis ein Sechstel der Leistung von Optocouplern bei vergleichbaren Signaldatenraten.

Die Isolatoren ADuM1200/ADuM1201 bieten zwei unabhängige Isolationskanäle in verschiedenen Kanalkonfigurationen und Datenraten (siehe Bestellhandbuch).Beide Geräte arbeiten mit der Versorgungsspannung auf beiden Seiten zwischen 2.7 V bis 5,5 V, die Kompatibilität mit niedrigeren Spannungssystemen sowie eine Spannungsumwandlungsfunktion über die Isolationsbarriere ermöglichen.Die ADuM1200/ADuM1201 sorgen für eine geringe Verzerrung der Pulsbreite (undDie Anwendungsbereitschaft der Optocouplings ist in den meisten Fällen sehr gering.Die Isolatoren ADuM1200/ADuM1201 verfügen über eine patentierte Aktualisierungsfunktion, die die Gleichstromkorrektheit bei Abwesenheit von Eingangslogikübergängen und bei An-/Abschaltbedingungen gewährleistet..

Die ADuM1200W und ADuM1201W sind Fahrzeugversionen, die für den Betrieb bei 125°C qualifiziert sind.

undnbsp;

Informationen

undnbsp;

Zeichnung
