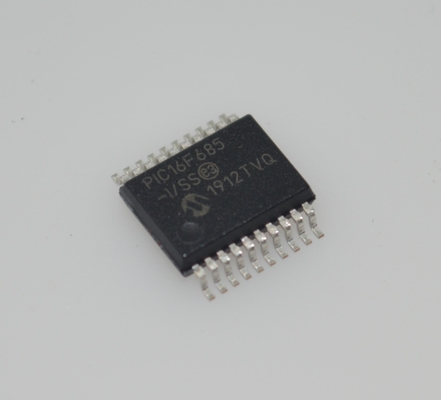

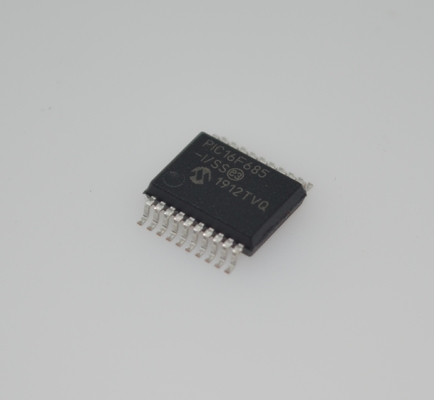

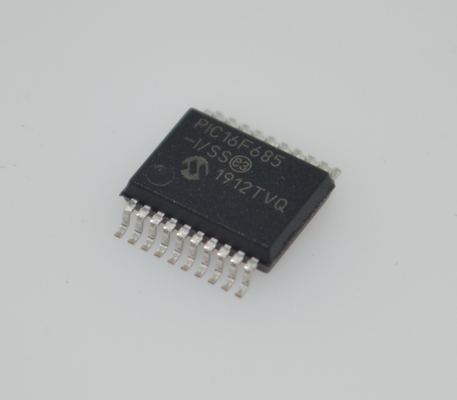

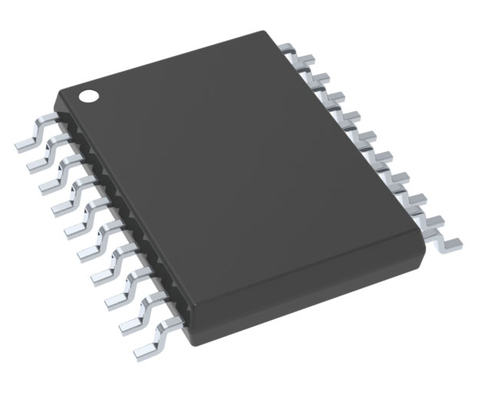

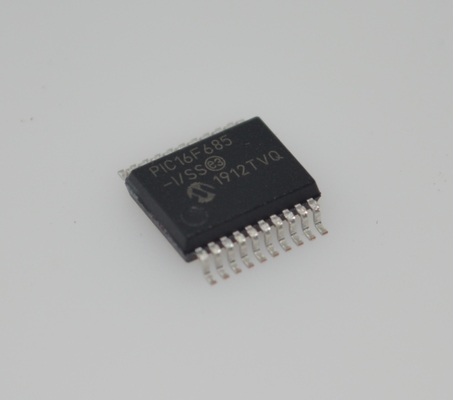

PIC16F685-I/SS 8-Bit Flash MCU 20MHz Geschwindigkeit 3,5 KB Speicher 256B EEPROM 12x10-Bit ADC 25 I/O Pins Weite 2,0-5,5V Reichweite Industrie -40°C bis +85°C SSOP-20 Paket für eingebettete Steuerung

PIC16F685-I/SS 8-Bit Flash MCU 20MHz Geschwindigkeit 3,5 KB Speicher 256B EEPROM 12x10-Bit ADC 25 I/O Pins Breiter Bereich 2,0-5,5V Industrial -40 unddeg;C bis +85 unddeg;C SSOP-20 Paket für eingebettete Steuerung

undnbsp;

Hochleistungs-RiSC-CPU

Nur 35 Anweisungen zu lernen:

undnbsp;-Alle Einzelzyklusanweisungen mit Ausnahme der Zweige

Betriebsgeschwindigkeit:
undnbsp;-DC-20 MHz-Oszillator/Uhr-Eingang

undnbsp;-Instruktionszyklus DC-200 ns

Fähigkeit zur Unterbrechung

8-Ebenen-Deep Hardware-Stack

Direkte, indirekte und relative Adressmodi

undnbsp;

Besondere Merkmale des Mikrocontrollers

Präzisionsinterner Oszillator:

undnbsp; Fabrikkalibriert auf + 1%

undnbsp; Softwarenauswahlbarer Frequenzbereich von 8 MHz bis 32 kHz
undnbsp; Softwarestützbar

undnbsp; Zwei-Gang-Start-Modus

undnbsp; Kristallfehlererkennung für kritische Anwendungen

undnbsp; Umschalten des Taktmodus während des Betriebs zur Energieeinsparung

Schlafmodus Energieeinsparung

Breiter Betriebsspannungsbereich (2.0V-5.5V)

Industrielle und erweiterte Temperaturbereiche

Anschalt-Wiederherstellung (POR)

Anschluss-Timer (PWRTE) und Oszillator-Start-up-Timer (OST)

Brown-out Reset (BOR) mit Software ControlOption

Erweiterter Low-Current Watchdog Timer (WDT) mit On-Chip-Oszillator (softwarewählbar, nominale 268 Sekunden mit Vollprescaler) mit Software-Aktivierung

Multiplex Master Clear/Input Pin

Programmierbarer Code-Schutz

High Endurance Flash/EEPROM-Zelle:

undnbsp; 100.000 schreiben Flash Ausdauer

undnbsp; 1,000,000 schreiben EEPROM Ausdauer

undnbsp; Speicherung von Flash/Daten im EEPROM: undgt; 40 Jahre

Erweiterte USART-Module:

Unterstützt RS-485, RS-232 und LIN 2.0

undnbsp; Auto-Baud-Erkennung

undnbsp; automatisches Aufwachen beim Start

undnbsp;

Features für geringe Leistung
Bereitschaft:

undnbsp; 50 nA @ 2,0 V, typisch

Betriebsstrom:

undnbsp; 11 undmu;A @ 32 kHz, 2,0 V, typisch

undnbsp; 220 undmu;A @ 4 MHz, 2,0 V, typisch

Zeitmessgerät zur Zeit:

- undlt;1 undmu;A @ 2,0V, typisch

undnbsp;

Peripherische Merkmale

17 1/0-Pins und 1 nur Eingangspin:

undnbsp; Hochstromquelle/Sink für direkten LED-Antrieb

undnbsp; Auslöserstift

undnbsp; individuell programmierbare schwache Aufzüge

undnbsp; Ultra-Low-Power-Wake-up (ULPWU)

Analog-Vergleichsmodul mit:

undnbsp; Zwei analoge Vergleichsgeräte

undnbsp; Programmierbares Spannungsreferenzmodul (CVREF) auf dem Chip (% VDD)

undnbsp; Komparator-Eingänge und -Ausgänge von außen zugänglich
undnbsp; SR Schließmodus
undnbsp; Timer 1 Gate Sync Latch
undnbsp; Festnetz 0,6V VREF

A/D-Wandler:
undnbsp; 10-Bit-Auflösung und 12 Kanäle

Timer0: 8-Bit Timer/Zähler mit 8-Bit Programmierbarem Prescaler

Erweiterter Timer1:

undnbsp; 16-Bit-Timer/Zähler mit Prescaler

undnbsp; Externer Timer1 Gate (Zählung aktiviert)

undnbsp; Möglichkeit, OSC1 und OSC2 im LP-Modus als Timer1-Oszillator zu verwenden, wenn der lNTOSC-Modus ausgewählt ist
Timer2:8-Bit Timer/Zähler mit 8-Bit PeriodRegister, Prescaler und Postscaler

Erweiterte Erfassung, Vergleich, PWM+-Modul:

undnbsp; 16-Bit-Aufnahme, maximale Auflösung 12,5 ns

undnbsp; Vergleich, maximale Auflösung 200 ns

undnbsp; 10-Bit-PWM mit 1, 2 oder 4 Ausgangskanälen, programmierbar und "dead timeandquot", maximale Frequenz 20 kHZ
undnbsp; PWM-Ausgangssteuerung

Synchroner Serienanschluss (SSP):

undnbsp; SPl-Modus (Master und Slave)

undnbsp;

Informationen

undnbsp;

Zeichnung
