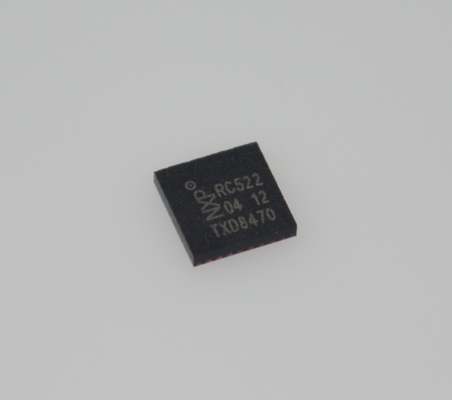

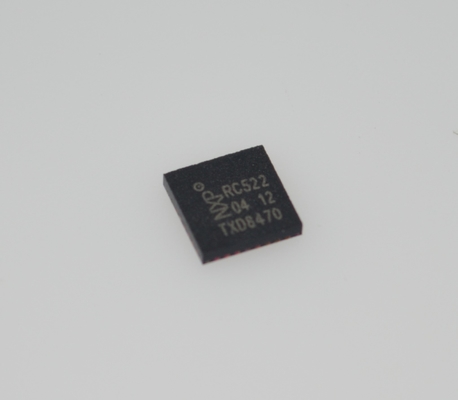

MFRC52202HN1 13,56MHz RFID/NFC Reader IC mit ISO 14443A/MIFARE Unterstützung SPI/I2C/UART Schnittstellen, 10cm Reichweite, Low Power Modus Anti-Kollision und kompakte HVQFN32 Paket für sichere Zugriffssysteme

MFRC52202HN1 13,56 MHz RFID/NFC-Leser-IC mit ISO 14443A/MIFARE-Unterstützung SPI/I2C/UART-Schnittstellen, 10 cm Reichweite, Low-Power-Modus Anti-Kollision und kompaktes HVQFN32-Gehäuse für sichere Zugangssysteme

Merkmale und Vorteile

 Hochintegrierte analoge Schaltung zur Demodulation und Decodierung von Antworten

 Gepufferte Ausgangstreiber zum Anschluss einer Antenne mit der minimalen Anzahl externer Komponenten

 Unterstützt ISO/IEC 14443 A/MIFARE und NTAG

 Typische Betriebsreichweite im Lese-/Schreibmodus bis zu 50 mm, abhängig von der Antennengröße und -abstimmung

 Unterstützt MF1xxS20, MF1xxS70 und MF1xxS50 Verschlüsselung im Lese-/Schreibmodus

 Unterstützt ISO/IEC 14443 A höhere Übertragungsgeschwindigkeit bis zu 848 kBd

 Unterstützt MFIN/MFOUT

 Zusätzliche interne Stromversorgung für die Smartcard-IC, die über MFIN/MFOUT angeschlossen ist

 Unterstützte Host-Schnittstellen

SPI bis zu 10 Mbit/s

I2C-Bus-Schnittstelle bis zu 400 kBd im Fast-Modus, bis zu 3400 kBd im High-Speed-Modus

RS232 Serielle UART bis zu 1228,8 kBd, mit Spannungspegeln abhängig von der Pin-Spannungsversorgung

 FIFO-Puffer verarbeitet 64 Byte Senden und Empfangen

 Flexible Interrupt-Modi

 Hard-Reset mit Low-Power-Funktion

 Power-Down durch Software-Modus

 Programmierbarer Timer

 Interner Oszillator zum Anschluss an einen 27,12 MHz Quarz

 2,5 V bis 3,3 V Stromversorgung

 CRC-Coprozessor

 Programmierbare E/A-Pins

 Interner Selbsttest

Einführung

Unterschiede zwischen Version 1.0 und 2.0

Der MFRC522 ist in zwei Versionen erhältlich:

• MFRC52201HN1, im Folgenden als Version 1.0 bezeichnet und

• MFRC52202HN1, im Folgenden als Version 2.0 bezeichnet.

Die MFRC522 Version 2.0 ist vollständig kompatibel mit Version 1.0 und bietet zusätzlich die folgenden Funktionen und Verbesserungen:

• Erhöhte Stabilität des Leser-ICs unter rauen Bedingungen

• Ein zusätzlicher Timer-Prescaler, siehe Abschnitt 8.5.

• Eine korrigierte CRC-Verarbeitung, wenn RX Multiple auf 1 gesetzt ist

Diese Datenblattversion deckt beide Versionen des MFRC522 ab und beschreibt die Unterschiede zwischen den Versionen, falls zutreffend.

Allgemeine Beschreibung

Der MFRC522 ist ein hochintegrierter Lese-/Schreib-IC für die kontaktlose Kommunikation bei 13,56 MHz. Der MFRC522-Leser unterstützt ISO/IEC 14443 A/MIFARE und NTAG. Der interne Sender des MFRC522 ist in der Lage, eine Lese-/Schreibantenne anzusteuern, die für die Kommunikation mit ISO/IEC 14443 A/MIFARE-Karten und -Transpondern ohne zusätzliche aktive Schaltungen ausgelegt ist. Das Empfängermodul bietet eine robuste und effiziente Implementierung zur Demodulation und Decodierung von Signalen von ISO/IEC 14443 A/MIFARE-kompatiblen Karten und Transpondern. Das digitale Modul verwaltet die vollständige ISO/IEC 14443 A-Rahmenbildung und Fehlererkennung (Parität und CRC)-Funktionalität. Der MFRC522 unterstützt MF1xxS20, MF1xxS70 und MF1xxS50 Produkte. Der MFRC522 unterstützt die kontaktlose Kommunikation und verwendet MIFARE höhere Übertragungsgeschwindigkeiten bis zu 848 kBd in beide Richtungen.

INFORMATIONEN

Zeichnung

Unser Vorteil :

• Hochwertige Produkte --- Unsere Angebote sind 100% neu und original, ROHS
• Wettbewerbsfähiger Preis --- Gute Einkaufskanäle mit gutem Preis.
• Professioneller Service --- Strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichender Lagerbestand --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach bestätigter Zahlung.

Stellen Sie sicher, dass Sie Ihre Anforderungen an alle Arten von Komponenten erfüllen.^_^
