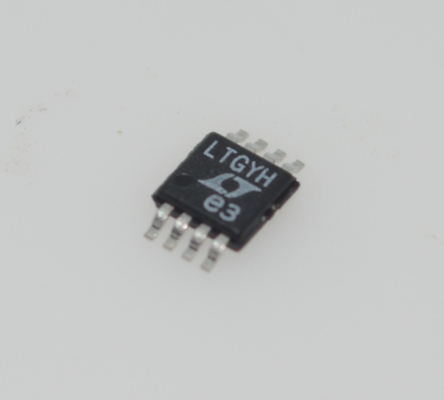

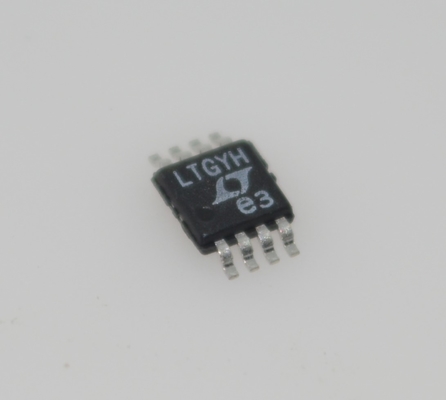

LT6657AHMS8-5 Präzisions-5V-Spannungsreferenz mit ultra-niedrigem 2ppm/°C Drift, 0,05% Anfangsgenauigkeit, 10mA Ausgang, breiter 2,7V-36V Versorgung, geringem Rauschen und MSOP-8-Gehäuse für High-End-Anwendungen

LT6657AHMS8-5 Präzisions-5V-Spannungsreferenz mit ultra-niedrigem 2ppm/°C Drift, 0,05% Anfangsgenauigkeit, 10mA Ausgang, breiter 2,7V-36V Versorgung, geringem Rauschen und MSOP-8-Gehäuse für High-End-Anwendungen

andnbsp;

Merkmale

Geringer Drift

andnbsp; andnbsp;A-Grade: 1,5 ppm/°C Max.

andnbsp; andnbsp;B-Grade: 3 ppm/°C Max.

Geringes Rauschen:

andnbsp; andnbsp;0,5 ppmP-P (0,1 Hz bis 10 Hz)

andnbsp; andnbsp;0,8 ppmRMS (10 Hz bis 1 kHz)

Breiter Versorgungsbereich bis 40 V

Liefert und bezieht 10 mA min.

Leistungsregelung: 0,2 ppm/V

Lastregelung: 2 µV/mA

Verpolschutz

Verpolschutz am Ausgang

Stromsparmodus: <4 µA Max.

1,5 V Mindestversorgung für 1,25 V Option

Thermischer Schutz

Kann im Shunt-Modus betrieben werden

Konfigurierbar als negative Referenz

Verfügbare Ausgangsspannungsoptionen: 1,25 V, 2,5 V, 3 V, 4,096 V, 5 V

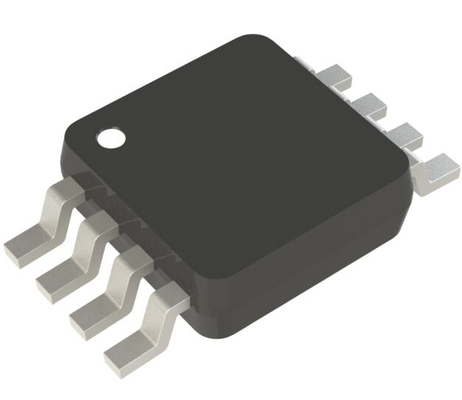

MSOP-8-Gehäuse

andnbsp;

Anwendungen

Industrieanwendungen bei hohen Temperaturen

Hochauflösende Datenerfassungssysteme

Instrumentierung und Prozesssteuerung

Automobilsteuerung und -überwachung

Medizinische Geräte

Shunt- und Negativspannungsreferenzen

andnbsp;

Beschreibung

Der LTandreg;6657 ist eine Präzisionsspannungsreferenz, die robuste Betriebseigenschaften mit extrem geringem Drift und geringem Rauschen kombiniert. Mit fortschrittlicher Krümmungskompensation erreicht diese Bandgap-Referenz einen Drift von 1,5 ppm/°C mit vorhersagbarem Temperaturverhalten und eine anfängliche Spannungsgenauigkeit von 0,1 %. Sie bietet außerdem 0,5 ppmP-P Rauschen und eine sehr geringe Temperaturwechselhysteresis.

Der LT6657 ist eine Low-Dropout-Referenz, die mit nur 50 mV über der Ausgangsspannung bis zu 40 V betrieben werden kann. Der gepufferte Ausgang unterstützt ±10 mA Ausgangsstrom mit geringer Ausgangsimpedanz und präziser Lastregelung. Die hohe Senkenstromfähigkeit ermöglicht den Betrieb als negative Spannungsreferenz mit der gleichen Präzision wie eine positive Referenz. Dieses Bauteil ist unter Verpolungsbedingungen sicher und beinhaltet einen Stromschutz, wenn der Ausgang kurzgeschlossen wird, sowie einen thermischen Abschaltmechanismus für Überlastbedingungen. Ein Abschaltmechanismus ist enthalten, um eine Stromreduzierung zu ermöglichen und gleichzeitig ein schnelles Einschalten zu ermöglichen.

Der LT6657 ist über den Temperaturbereich von -40 °C bis 125 °C vollständig spezifiziert. Er ist im 8-poligen MSOP-Gehäuse erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung

deutet darauf hin, dass in einer Reihe von 10-Sekunden-Ausgangsspannungsmessungen mindestens die Hälfte der Beobachtungen einen Peak-to-Peak-Wert aufweisen sollte, der unter dieser Zahl liegt. Beispielsweise misst der LT6657-2.5 in mindestens 50 % der 10-Sekunden-Beobachtungen weniger als 0,5 ppmP-P. Wie oben erwähnt, ist die statistische Verteilung des Rauschens so, dass der Fehler in der Ausgangsspannung aufgrund von Rauschen, wenn er über lange Zeiträume beobachtet wird, viel größer sein kann als der in einem kleineren Intervall beobachtete Fehler. Der wahrscheinliche maximale Fehler aufgrund von Rauschen wird oft unter Verwendung des RMS-Werts geschätzt, multipliziert mit einem geschätzten Crest-Faktor, der im Bereich von 6 bis 8,4 angenommen wird. Dieser maximal mögliche Wert wird nur beobachtet, wenn die Ausgangsspannung über sehr lange Zeiträume gemessen wird. Daher wurde zusätzlich zur üblichen Methode ein gründlicherer Ansatz zur Messung des Rauschens für den LT6657 verwendet (detailliert beschrieben in Linear Technologyandrsquo;s AN124), der es ermöglicht, mehr Informationen aus dem Ergebnis zu erhalten. Insbesondere charakterisiert diese Methode das Rauschen über einen deutlich längeren Zeitraum, was zu einer vollständigeren Beschreibung des niederfrequenten Rauschens führt. Das Referenzrauschen wird am Ausgang der in Abbildung 15 gezeigten Schaltung mit einem ADC/DVM-System gemessen. Anschließend wird die Peak-to-Peak-Spannung für 10 berechnet
