TUSB2046BIRHBR 4-Port USB 2.0 Hub-Controller mit Unterstützung für 12 Mbit/s/1,5 Mbit/s, integrierte Transceiver, 3,3 V Betrieb, geringe EMI, Energiesparmodus und industrieller Temperaturbereich (-40 °C bis 85 °C)

TUSB2046BIRHBR 4-Port USB 2.0 Hub Controller mit 12Mbit/s/1,5Mbit/s Unterstützung, integrierte Transceiver, 3,3V Betrieb, Low-EMI, Energiesparmodus and industrieller Temperaturbereich (-40°C bis 85°C)

andnbsp;

andnbsp;Eigenschaften

andbull; Vollständig konform mit der USB-Spezifikation als Full-Speed-Hub: TID #30220231

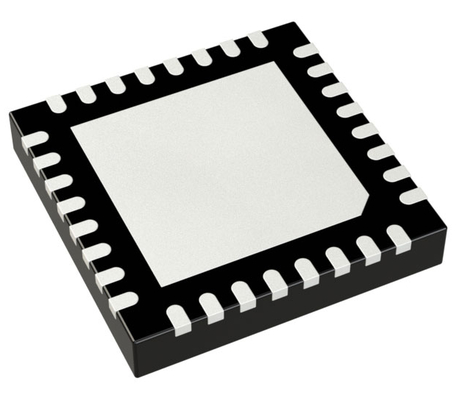

andbull; 32-Pin LQFP (1) Gehäuse mit einem 0,8-mm-Raster oder QFN-Gehäuse mit einem 0,5-mm-Pin-Raster

andbull; 3,3-V-Low-Power-ASIC-Logik

andbull; Integrierte USB-Transceiver

andbull; State-Machine-Implementierung erfordert keine Firmware-Programmierung

andbull; Ein Upstream-Port und vier Downstream-Ports

andbull; Alle Downstream-Ports unterstützen Full-Speed- und Low-Speed-Operationen

andbull; Zwei Stromversorgungsmodi – Eigenstromversorgung – Bus-Stromversorgung

andbull; Stromschaltung und Überstrommeldung werden für alle Ports oder pro Port bereitgestellt

andbull; Unterstützt Suspend- und Resume-Operationen

andbull; Unterstützt programmierbare Vendor-ID und Product-ID mit externem seriellen EEPROM

andbull; 3-Zustands-EEPROM-Schnittstelle ermöglicht EEPROM-Sharing

andbull; Push-Pull-Ausgänge für PWRON eliminieren die Notwendigkeit für externe Pullup-Widerstände

andbull; Rauschfilterung auf OVRCUR bietet Immunität gegen Spannungsspitzen

andbull; Package-Pinout ermöglicht 2-Layer-PCB

andbull; Low-EMI-Emission wird durch einen 6-MHz-Kristalleingang erreicht

andbull; Migriert vom bewährten TUSB2040 Hub

andbull; Günstiger als der TUSB2040 Hub

andbull; Verbesserte System-ESD-Leistung

andbull; Keine speziellen Treiberanforderungen; Funktioniert nahtlos mit jedem Betriebssystem mit USB-Stack-Unterstützung

andbull; Unterstützt 6-MHz-Betrieb über einen Kristalleingang oder einen 48-MHz-Eingangstakt

andnbsp;

Anwendungen

andbull; Computersysteme

andbull; Dockingstationen

andnbsp;

Beschreibung

Der TUSB2046x ist ein 3,3-V-CMOS-Hub-Gerät, das einen Upstream-Port und vier Downstream-Ports gemäß der Universal Serial Bus (USB)-Spezifikation als Full-Speed-Hub bereitstellt. Da dieses Gerät mit einer digitalen State Machine anstelle eines Mikrocontrollers implementiert ist, ist keine Firmware-Programmierung erforderlich. Vollständig konforme USB-Transceiver sind für alle Upstream- und Downstream-Ports in den ASIC integriert. Die Downstream-Ports unterstützen Full-Speed- und Low-Speed-Geräte, indem sie die Anstiegsrate automatisch entsprechend der Geschwindigkeit des an die Ports angeschlossenen Geräts einstellen. Die Konfiguration des BUSPWR-Pins wählt entweder den busgespeisten oder den eigenversorgten Modus.

Durch die Konfiguration des GANGED-Eingangs werden die Stromschaltungs- und Überstromerkennungsmodi für die Downstream-Ports bestimmt. Wenn GANGED hoch ist, schalten alle PWRON-Ausgänge zusammen, und wenn ein OVRCUR aktiviert wird, wechseln alle Ports in den Aus-Zustand. Wenn GANGED niedrig ist, arbeiten die PWRON-Ausgänge und OVRCUR-Eingänge pro Port.

andnbsp;

INFORMATIONEN

andnbsp;

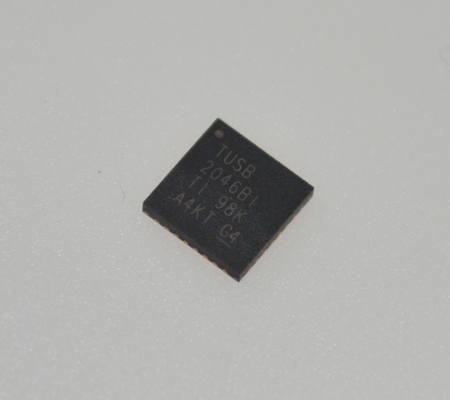

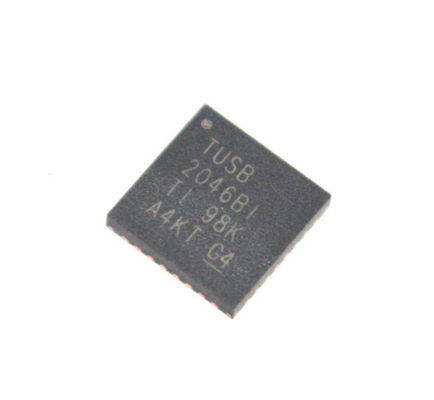

Zeichnung
