TPS54620RGYR 6A Hocheffizienz-Abwärtswandler mit 4,5-17V Eingang, einstellbarem Ausgang, 1,5 % Genauigkeit, 1,2 MHz Schaltfrequenz, Thermoschutz and Power-Good-Signal

TPS54620RGYR 6A Hocheffizienz-Stepp-Down-Wandler mit 4,5-17V Eingangsverstellbarer Ausgang 1,5% Genauigkeit 1,2MHz Schaltvorrichtung Wärmeschutz and Leistung Gutes Signal

Eigenschaften

• Integrierte 26 mΩ und 19 mΩ MOSFETs

• Split Power Rail: 1,6 V bis 17 V auf PVIN

• Schaltfrequenz von 200 kHz bis 1,6 MHz

• Synchronisiert sich mit der Außenuhr

• 0,8 V ± 1% Spannungsreferenzübertemperatur

• Niedrig 2-μA-Ausschaltung Ruhezustand

• Monotonischer Start in vorgeordnete Ausgänge

•Temperaturbereich der Betriebsverbindung zwischen 40°C und 150°C

• Verstellbarer langsamer Start und Stromansatz

• Leistungs- und Überspannungsüberwachung

• Einstellbarer Einstiegs-Unterspannungssperrer

Anwendungen

• Hochdichte verteilte Stromsysteme

• Regulierung des Lastpunktes mit hoher Leistungsfähigkeit

• Breitband-, Netzwerk- und optische Kommunikationsinfrastruktur

Beschreibung

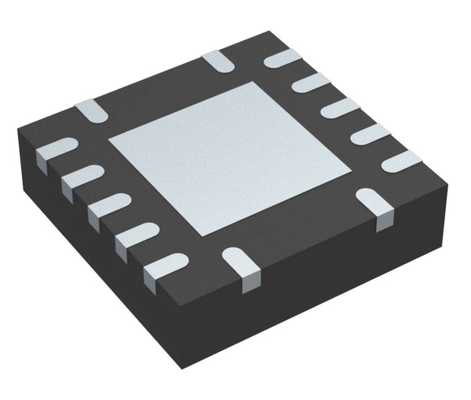

Der TPS54620 in einem thermisch verstärkten 3,50 mm × 3,50 mm QFN-Paket ist ein voll ausgestatteter 17-V, 6-A, synchroner,Step-down-Wandler, der für kleine Konstruktionen durch hohe Effizienz und die Integration der MOSFETs auf der hohen und niedrigen Seite optimiert istWeitere Platzersparnisse werden durch die Steuerung des Strommodus erzielt, wodurch die Anzahl der Komponenten reduziert wird, und durch die Auswahl einer hohen Schaltfrequenz, wodurch der Fußabdruck des Induktors verringert wird.

Die Ausgangsspannungsstartrampe wird durch den SS/TR-Pin gesteuert, der den Betrieb entweder als eigenständige Stromversorgung oder in Verfolgungssituationen ermöglicht.Stromsequenzierung ist auch möglich, indem Sie richtig konfigurieren die aktivieren und die offene Entwässerung.

Die Zyklus-nach-Zyklus-Strombegrenzung am Hochseiten-FET schützt das Gerät in Überlastsituationen und wird durch eine Strombegrenzung an der Niedrigseite verstärkt, die das Auslaufen des Stroms verhindert.Es gibt auch eine niedrigseitige sinkende Stromgrenze, die das niedrigseitige MOSFET ausschaltet, um übermäßigen Umkehrstrom zu verhindernDie thermische Abschaltung deaktiviert das Teil, wenn die Druckdrucktemperatur die thermische Abschalttemperatur übersteigt.
