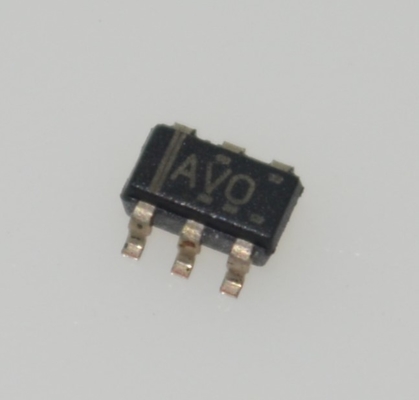

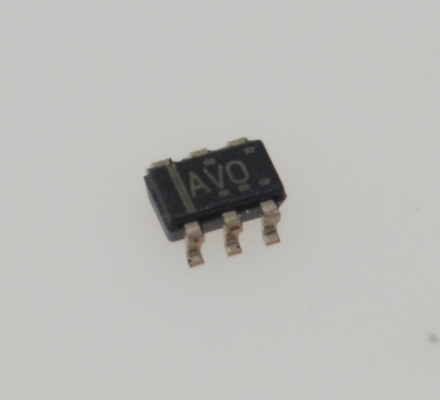

TPS3808G33DBVR 3,3V-Spannungsüberwachung 1,6V-Schwellwert 200ms-Verzögerung SOT-23-5 1,1-6,5V-Eingang -40°C bis +125°C

TPS3808G33DBVR 3,3V-Spannungsüberwachung 1,6V-Schwellwert 200ms Verzögerung SOT-23-5 1,1-6,5V Eingang -40°C bis +125°C

andnbsp;

Eigenschaften

andbull; Power-on-Reset-Generator mit einstellbarer Verzögerungszeit: 1,25 ms bis 10 s

andbull; Sehr geringer Ruhestrom: 2,4 µA typisch

andbull; Hohe Schwellwertgenauigkeit: 0,5 % typisch

andbull; Feste Schwellwertspannungen für Standard-Spannungsschienen von 0,9 V bis 5 V und einstellbare Spannung bis zu 0,4 V sind verfügbar

andbull; Manueller Reset (MR)-Eingang

andbull; Open-Drain-RESET-Ausgang

andbull; Temperaturbereich: -40°C bis 125°C

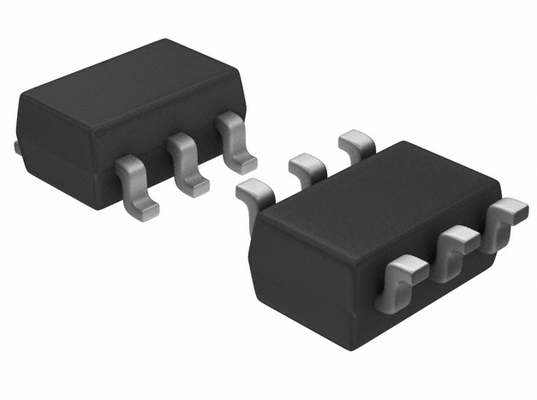

andbull; Kleine SOT-23- und 2-mm-x-2-mm-WSON-Gehäuse

andnbsp;

Anwendungen

andbull; DSP- oder Mikrocontroller-Anwendungen

andbull; Notebook- und Desktop-Computer

andbull; PDAs und Handheld-Produkte

andbull; Tragbare und batteriebetriebene Produkte

andbull; FPGA- und ASIC-Anwendungen

andnbsp;

Beschreibung

Die TPS3808-Familie von Mikroprozessor-Überwachungsschaltungen überwacht Systemspannungen von 0,4 V bis 5 V und gibt ein Open-Drain-RESET-Signal aus, wenn die SENSE-Spannung unter einen voreingestellten Schwellwert fällt oder wenn der manuelle Reset (MR)-Pin auf einen logischen Low-Pegel fällt. Der RESET-Ausgang bleibt für die benutzerdefinierbare Verzögerungszeit niedrig, nachdem die SENSE-Spannung und der manuelle Reset (MR) über die jeweiligen Schwellenwerte zurückgekehrt sind.

Das TPS3808-Gerät verwendet eine Präzisionsreferenz, um eine Schwellwertgenauigkeit von 0,5 % für VIT ≤ 3,3 V zu erreichen. Die Reset-Verzögerungszeit kann auf 20 ms eingestellt werden, indem der CT-Pin getrennt wird, auf 300 ms, indem der CT-Pin mit einem Widerstand mit VDD verbunden wird, oder kann vom Benutzer zwischen 1,25 ms und 10 s eingestellt werden, indem der CT-Pin mit einem externen Kondensator verbunden wird. Das TPS3808-Gerät hat einen sehr geringen typischen Ruhestrom von 2,4 µA, so dass es sich gut für batteriebetriebene Anwendungen eignet. Es ist in den Gehäusen SOT-23 und 2 mm x 2 mm WSON erhältlich und ist über einen Temperaturbereich von 40 °C bis 125 °C (TJ) vollständig spezifiziert.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
