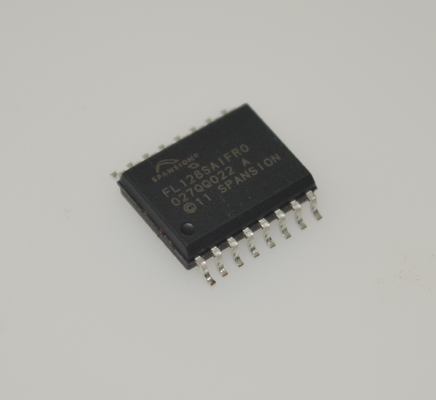

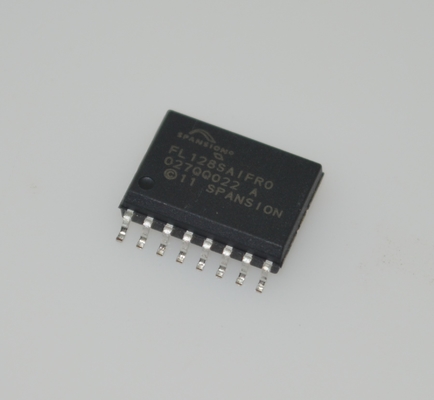

S25FL128SAGMFIR01 128Mb SPI NOR Flash 104MHz Uhr 100K Löschzyklen 20 Jahre Datenspeicherung 2,7-3,6V SOIC-16 -40°C bis +85°C

S25FL128SAGMFIR01 128Mb SPI NOR Blitz 104MHz Uhr 100K Löschzyklen 20 Jahre Datenspeicherung 2,7-3,6V SOIC-16 -40°C bis +85°C

undnbsp;

Eigenschaften

undbull; CMOS 3,0V-Kern mit vielseitigem E/A

undbull; serielle Peripherieoberfläche (SPI) mit mehreren E/Ausgängen

- SPI-Taktpolarität und Phasenmodus 0 und 3

- Die DDR-Option

- Erweiterte Adressierung: 24- oder 32-Bit-Adressenoptionen

- Serienkommando- und Fußabdruckkompatibel mit den SPI-Familien S25FL-A, S25FL-K und S25FL-P

- Multi I/O-Befehlssatz und Fußabdruck kompatibel mit S25FL-P SPI-Familie

undbull;lesen Sie Befehle

- Normal, Schnell, Dual, Quad, Fast DDR, Dual DDR, Quad DDR

- AutoBoot andndash; Starten oder zurücksetzen und einen normalen oder Quad-Lesebefehl automatisch an einer vorgewählten Adresse ausführen

- Daten der gemeinsamen Flash-Schnittstelle (CFI) für Konfigurationsinformationen

undbull; Programmieren (1.5 MBps)

- 256- oder 512-Byte-Seite Programmierung Pufferoptionen

- Quad-Input Page Programming (QPP) für langsame Uhrsysteme

- Automatische Erzeugung von ECC-internen Hardwarefehlerkorrekturcodes mit einer Einzelschlüsselfehlerkorrektur

undbull; Löschen (0,5 bis 0,65 MBps)

- Option für die Größe eines Hybrid-Sektors und -Dash; physischer Satz von 32 4-KB-Sektoren oben oder unten im Adressraum mit allen übrigen 64-KB-Sektoren,für die Kompatibilität mit S25FL-Geräten der vorherigen Generation

- Einheitliche Sektoroption und -Dash; Löschen Sie immer 256-KB-Blöcke für die Software-Kompatibilität mit höheren Dichten und zukünftigen Geräten

und Stier;Radfahrt

- 100.000 Programme löschzyklen, mindestens

und Bull;Datenspeicherung

- Aufbewahrung der Daten für mindestens 20 Jahre

undbull; Sicherheitsvorrichtungen

- Einmalig programmierbares (OTP) Array von 1024 Bytes

-Blockschutz

undbull; Statusregisterbits zur Steuerung des Programmschutzes oder zum Löschen einer Reihe von Sektoren

undbull; Hardware- und Softwaresteuerungsoptionen

- Fortgeschrittener Sektorschutz (ASP)

undbull; Schutz einzelner Sektoren durch Bootcode oder Passwort

undbull; 65-nm MIRRORBITandtrade; Technologie mit Eclipse-Architektur

undbull; Kernversorgungsspannung: 2,7 V bis 3,6 V

undbull; I/O-Versorgungsspannung: 1,65 V bis 3,6 V

- SO16- und FBGA-Verpackungen

undbull; Temperaturbereich/Grad:

- Industrie (-40°C bis +85°C)

- Industrial Plus (-40°C bis +105°C)

- Automobil AEC-Q100 Stufe 3 (-40°C bis +85°C)

- Automobil AEC-Q100 Klasse 2 (-40°C bis +105°C)

- Automobil AEC-Q100 Klasse 1 (-40°C bis +125°C)

undbull; Pakete (alle frei von Pb)

- 16-Lead-SOIC (10,30 undmal; 7,50 undmal; 2,65 mm) (300 ml)

- 8-Lead DFN (6,0 undmal; 8,0 undmal; 0,8 mm) (WSON)

- 24 Kugel FBGA (8,0 undmal; 6,0 undmal; 1,2 mm)

undbull; 5 undmal; 5 Ball (FAB024) und 4 undmal; 6 Ball (FAC024)

undbull; Bekannte gute Delle (KGD) und bekannte getestete Delle

undnbsp;

Allgemeine Beschreibung

Die Infineon-Geräte S25FL128S und S25FL256S sind nichtflüchtige Flash-Speicherprodukte mit:

undbull; MIRRORBITandtrade; Technologie undndash; die zwei Datenbits in jedem Transistor der Speicher-Array speichert

und Bull, Eclipse-Architektur und Dash, die die Programm- und Löschleistung drastisch verbessert

undbull; 65-nm-Lithographie

Diese Gerätefamilie verbindet sich über einen SPI mit einem Hostsystem.Traditionelle SPI-Ein-Bit-Serieneingabe und -Ausgabe (Single I/O oder SIO) sowie optionale Zwei-Bit- (Dual I/O oder DIO) und Vier-Bit- (Quad I/O oder QIO) serielle Befehle werden unterstütztDiese Multiple-Width-Schnittstelle wird SPI Multi-I/O oder MIO genannt.und QIO, die Adresse übertragen und Daten an beiden Seiten der Uhr lesen.

Die Eclipse-Architektur verfügt über einen Page Programming Buffer, mit dem bis zu 128 Wörter (256 Bytes) oder 256 Wörter (512 Bytes) in einer Operation programmiert werden können.Dies führt zu einer schnelleren effizienten Programmierung und Löschung als SPI-Programme oder Löschalgorithmen der vorherigen Generation.

Die Ausführung von Code direkt aus dem Flash-Speicher wird oft als eXecute-in-Place oder XIP bezeichnet.die Übertragungsrate der Anweisungen kann der der traditionellen Parallelschnittstelle entsprechen oder sie übertreffen, asynchrone, NOR-Flash-Speicher, während die Signalzahl drastisch reduziert wird.

Die Produkte S25FL128S und S25FL256S bieten eine hohe Dichte in Verbindung mit der Flexibilität und schnellen Leistung, die von einer Vielzahl von eingebetteten Anwendungen erforderlich sind.und Datenspeicherung.

undnbsp;

Informationen

undnbsp;

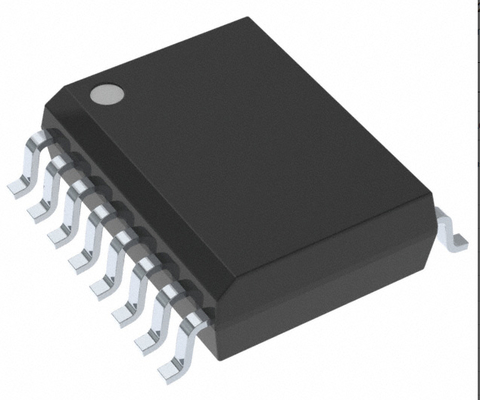

Zeichnung
