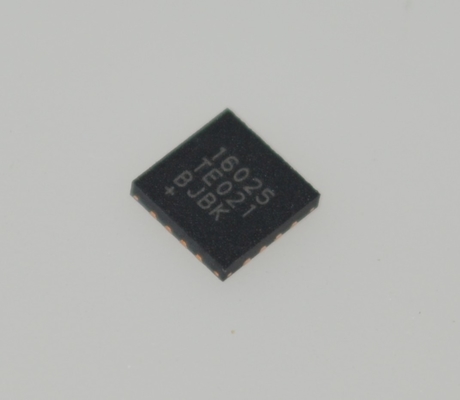

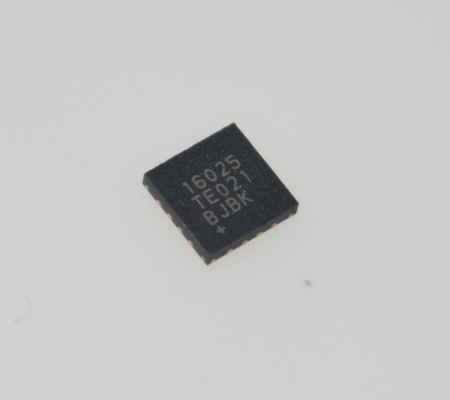

MAX16025TE+ 4-Kanal-Spannungsüberwachung Einstellbare Schwellen I2C-Schnittstelle 2,5-5,5V Versorgung TQFN-16 -40°C bis +125°C

MAX16025TE+ 4-Kanal-Spannungsüberwachung Einstellbare Schwellen I2C-Schnittstelle 2,5-5,5V Versorgung TQFN-16 -40anddeg;C bis +125anddeg;C

andnbsp;

Eigenschaften

2,2V bis 28V Betriebsspannungsbereich

Feste Schwellen für 3,3V, 2,5V, 1,8V, 1,5V und 1,2V Systeme

1,5% genaue einstellbare Schwellen überwachen Spannungen bis zu 0,5V

2,7% genaue feste Schwellen über Temperatur

Feste (140ms min)/Kondensator-einstellbare Verzögerungszeit

Unabhängige Open-Drain/Push-Pull-Ausgänge

Enable-Eingänge für jede überwachte Spannung

9 Logik-wählbare Schwellenoptionen

Manuelle Reset- und Toleranz-Auswahl (5%/10%) Eingänge

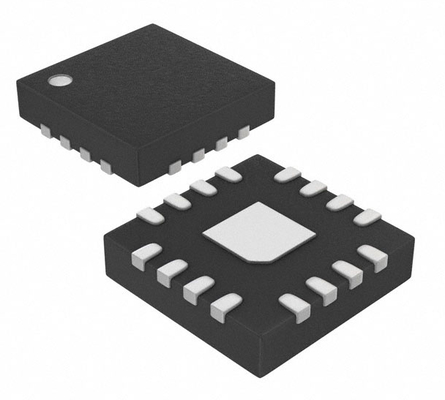

Kleines 4mm x 4mm TQFN-Gehäuse

Vollständig spezifiziert von -40anddeg;C bis +125anddeg;C

andnbsp;

Anwendungen

Multispannungssysteme

DC-DC-Versorgungen

Server/Workstations

Speichersysteme

Netzwerk-/Telekommunikationsgeräte

andnbsp;

Beschreibung

Die MAX16025andndash;MAX16030 sind Dual-/Triple-/Quad-Spannungsüberwachungs- und Sequenzierer, die in einem kleinen TQFN-Gehäuse angeboten werden. Diese Geräte bieten eine enorme Designflexibilität, da sie die Auswahl fester und einstellbarer Schwellen über Logikeingänge und die Zeitsteuerung über kleine externe Kondensatoren ermöglichen. Diese vielseitigen Geräte sind ideal für eine Vielzahl von Multispannungsanwendungen.

Wenn die Spannung an jedem überwachten Eingang seinen jeweiligen Schwellenwert überschreitet, geht sein entsprechender Ausgang nach einer Ausbreitungsverzögerung oder einer kondensatorgestützten Zeitverzögerung auf High. Wenn eine Spannung unter ihren Schwellenwert fällt, geht ihr jeweiliger Ausgang nach einer Ausbreitungsverzögerung auf Low. Jeder Detektorschaltkreis enthält auch einen eigenen Enable-Eingang, der es ermöglicht, die Power-Good-Ausgänge unabhängig voneinander abzuschalten. Der unabhängige Ausgang für jeden Detektor ist mit Push-Pull- oder Open-Drain-Konfiguration verfügbar, wobei die Open-Drain-Version Spannungen bis zu 28V unterstützen kann, wodurch sie in der Lage sind, mit Abschalt- und Enable-Eingängen verschiedener DC-DC-Regler zu interagieren. Jeder Detektor kann unabhängig als vier separate Überwachungsschaltungen arbeiten oder in Reihe geschaltet werden, um eine kontrollierte Stromversorgungssequenzierung zu ermöglichen.

Die MAX16025andndash;MAX16030 enthalten auch eine Reset-Funktion, die erst dann deaktiviert wird, wenn alle unabhängig überwachten Spannungen ihren Schwellenwert überschreiten. Das Reset-Timeout ist intern festgelegt oder kann extern angepasst werden. Diese Geräte werden in einem 4mm x 4mm TQFN-Gehäuse angeboten und sind vollständig von -40anddeg;C bis +125anddeg;C spezifiziert.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
