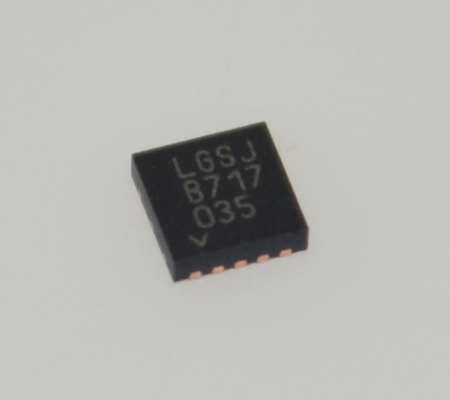

LT3042EDD Ultra-Low Noise LDO 0,8μV RMS Noise 76dB PSRR @ 1MHz 1,8-20V Eingang 3mm×3mm DFN-8 -40°C bis +125°C

LT3042EDD Ultra-Low Noise LDO 0,8 µV RMS Rauschen 76dB PSRR @1MHz 1,8-20V Eingang 3mm×3mm DFN-8 -40°C bis +125°C

MERKMALE

 Ultralow RMS Rauschen: 0,8 µVRMS (10Hz bis 100kHz)

 Ultralow Spot Rauschen: 2nV/√Hz bei 10kHz

 Ultrahoher PSRR: 79dB bei 1MHz

 Ausgangsstrom: 200mA

 Breiter Eingangsspannungsbereich: 1,8V bis 20V

 Einzelner Kondensator verbessert Rauschen und PSRR

 100µA SET Pin Strom: ±1% Anfangsgenauigkeit

 Einzelner Widerstand programmiert die Ausgangsspannung

 Hohe Bandbreite: 1MHz

 Programmierbare Strombegrenzung

 Geringe Dropout-Spannung: 350mV

 Ausgangsspannungsbereich: 0V bis 15V

 Programmierbares Power Good

 Schnelle Start-Up-Fähigkeit

 Präzises Enable/UVLO

 Parallelschaltung für geringeres Rauschen und höheren Strom

 Interne Strombegrenzung mit Foldback

 Minimaler Ausgangskondensator: 4,7µF Keramik

 Verpolschutz und Rückstromschutz

n 10-Pin MSOP- und 3mm × 3mm DFN-Gehäuse

ANWENDUNGEN

 HF-Netzteile: PLLs, VCOs, Mischer, LNAs

 Sehr rauschsensitive Instrumentierung

 Hochgeschwindigkeits-/Hochpräzisions-Datenwandler

 Medizinische Anwendungen: Bildgebung, Diagnostik

 Präzisionsnetzteile

 Post-Regler für Schaltnetzteile

BESCHREIBUNG

Der LT®3042 ist ein Hochleistungs-Linearregler mit geringem Dropout, der die ultraniedrige Rausch- und Ultrahoch-PSRR-Architektur von LTC® für die Stromversorgung rauschsensibler HF-Anwendungen bietet. Der LT3042 wurde als Präzisionsstromreferenz, gefolgt von einem Hochleistungs-Spannungspuffer, entwickelt und kann leicht parallel geschaltet werden, um das Rauschen weiter zu reduzieren, den Ausgangsstrom zu erhöhen und die Wärme auf der Leiterplatte zu verteilen.

Das Gerät liefert 200mA bei einer typischen Dropout-Spannung von 350mV. Der Ruhestrom beträgt nominell 2mA und sinkt im Abschaltmodus auf <1µA. Der weite Ausgangsspannungsbereich des LT3042 (0V bis 15V) bei gleichzeitiger Unity-Gain-Funktion bietet praktisch konstantes Ausgangsrauschen, PSRR, Bandbreite und Lastregelung, unabhängig von der programmierten Ausgangsspannung. Darüber hinaus verfügt der Regler über eine programmierbare Strombegrenzung, eine schnelle Start-Up-Fähigkeit und ein programmierbares Power Good zur Anzeige der Ausgangsspannungsregelung.

Der LT3042 ist stabil mit einem minimalen 4,7µF Keramik-Ausgangskondensator. Der eingebaute Schutz umfasst Verpolschutz, Rückstromschutz, interne Strombegrenzung mit Foldback und thermische Begrenzung mit Hysterese. Der LT3042 ist in thermisch verbesserten 10-Pin-MSOP- und 3mm × 3mm DFN-Gehäusen erhältlich.
