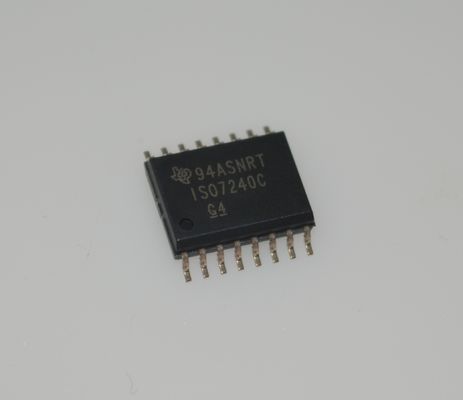

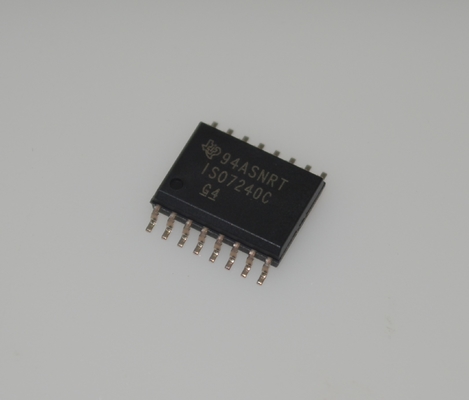

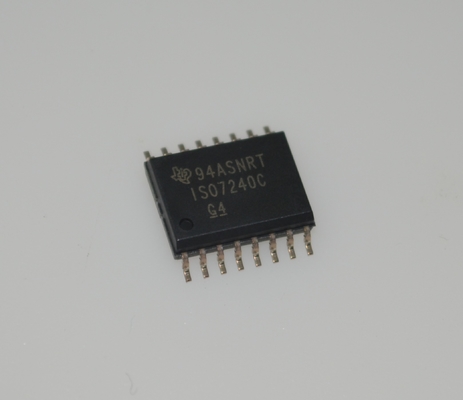

ISO7240CDWR 4-Kanal-Digitalisolator mit 100Mbps-Geschwindigkeit Hohe CMTI (50kV/μs) Breiter Versorgungsbereich (3V-5.5V) Niedrige Leistung Robuster ESD-Schutz and SOIC-16 Paket

ISO7240CDWR 4-Kanal-Digitalisolator mit 100 Mbit/s Geschwindigkeit, hohem CMTI (50 kV/µs), weitem Versorgungsbereich (3 V - 5,5 V), geringer Leistung, robustem ESD-Schutz und SOIC-16-Gehäuse

Eigenschaften

• 25 und 150 Mbit/s Signalratenoptionen – Geringe Kanal-zu-Kanal-Ausgangsverschiebung; 1 ns Maximum – Geringe Impulsbreitenverzerrung (PWD); 2 ns Maximum – Geringer Jitter-Gehalt; 1 ns typisch bei 150 Mbit/s

• Wählbarer Standardausgang (ISO7240CF)

• > 25 Jahre Lebensdauer bei Nennbetriebsspannung (siehe Projektion der Isolationslebensdauer)

• 4-kV-ESD-Schutz

• Funktioniert mit 3,3-V- oder 5-V-Versorgungen

• Hohe elektromagnetische Immunität (siehe ISO72x Digitalisolator Magnetfeldimmunität)

• –40 °C bis +125 °C Betriebstemperaturbereich

• Sicherheitsrelevante Zertifizierungen: – DIN EN IEC 60747-17 (VDE 0884-17) – UL 1577 Komponentenerkennungsprogramm – IEC 61010-1, IEC 62368-1 Zertifizierung

Anwendungen

• Fabrikautomation – Modbus – Profibus® – DeviceNet® Datenbusse

• Peripherieschnittstelle für Computer

• Servosteuerungsschnittstelle

• Datenerfassung

Beschreibung

Die Geräte ISO7240x, ISO7241x und ISO7242x sind Vierkanal-Digitalisolatoren mit mehreren Kanalkonfigurationen und Ausgangsfreigabefunktionen. Diese Geräte verfügen über Logikeingangs- und Logikausgangspuffer, die durch die Siliziumdioxid-Isolationsbarriere (SiO2) von Texas Instruments getrennt sind. In Verbindung mit isolierten Netzteilen helfen diese Geräte, Hochspannung zu blockieren, Masse zu isolieren und zu verhindern, dass Störströme in die lokale Masse gelangen und empfindliche Schaltkreise stören oder beschädigen.

Die Gerätefamilie ISO7240x hat alle vier Kanäle in die gleiche Richtung. Die Gerätefamilie ISO7241x hat drei Kanäle in die gleiche Richtung und einen Kanal in der Gegenrichtung. Die Gerätefamilie ISO7242x hat zwei Kanäle in jede Richtung.

Die Geräte mit dem Suffix C (C-Option) haben TTL-Eingangsschwellen und einen Rauschfilter am Eingang, der verhindert, dass transiente Impulse an den Ausgang des Geräts weitergeleitet werden. Die Geräte mit dem Suffix M (M-Option) haben CMOS-VCC/2-Eingangsschwellen und haben weder den Eingangsrauschfilter noch die zusätzliche Laufzeitverzögerung.

Das Gerät ISO7240CF verfügt über eine Eingangsdeaktivierungsfunktion an Pin 7 und eine wählbare High- oder Low-Failsafe-Ausgangsfunktion mit dem CTRL-Pin (Pin 10). Der Failsafe-Ausgang ist logisch HIGH, wenn ein logisch HIGH-Signal an den CTRL-Pin angelegt oder der Pin unverbunden gelassen wird. Wenn ein logisch LOW-Signal an den CTRL-Pin angelegt wird, wird der Failsafe-Ausgang zu einem logisch LOW-Ausgangszustand. Die Eingangsdeaktivierungsfunktion des Geräts ISO7240CF verhindert, dass Daten über die Isolationsbarriere zum Ausgang gelangen. Wenn die Eingänge deaktiviert sind oder VCC1 abgeschaltet ist, werden die Ausgänge durch den CTRL-Pin gesetzt.

Diese Geräte können von 3,3-V- oder 5-V-Versorgungen auf beiden Seiten in beliebiger Kombination betrieben werden. Die Signaleingangspins sind unabhängig von der verwendeten Versorgungsspannung 5 V tolerant.

Diese Geräte sind für den Betrieb über den Umgebungstemperaturbereich von –40 °C bis +125 °C ausgelegt.
