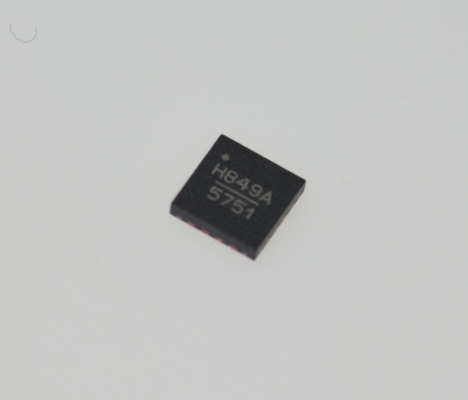

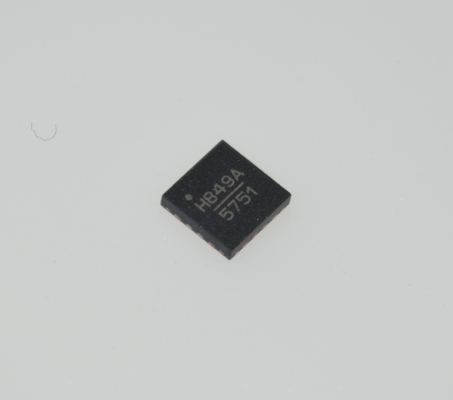

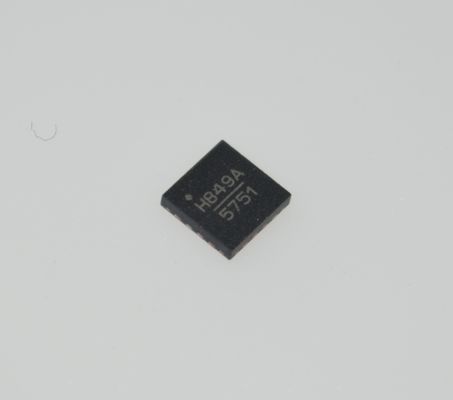

HMC849ALP4CE 24 Gbit/s Hochgeschwindigkeits-SPDT-Schalter mit geringer Einfügedämpfung 3,3 V/5 V Betrieb, große Bandbreite, hohe Isolation, schnelles Schalten and ESD-Schutz

HMC849ALP4CE 24 Gbit/s Hochgeschwindigkeits-SPDT-Schalter mit geringer Einfügedämpfung 3,3 V/5 V Betrieb, große Bandbreite, hohe Isolation, schnelles Schalten and ESD-Schutz

andnbsp;

andnbsp;Eigenschaften

Hohe Isolation: bis zu 60 dB

Einzelne positive Steuerung: 0/+3 V bis +5 V

Hoher Eingang IP3: +52 dBm

Nicht-reflektierendes Design

andldquo;Alle Ausandrdquo;-Zustand

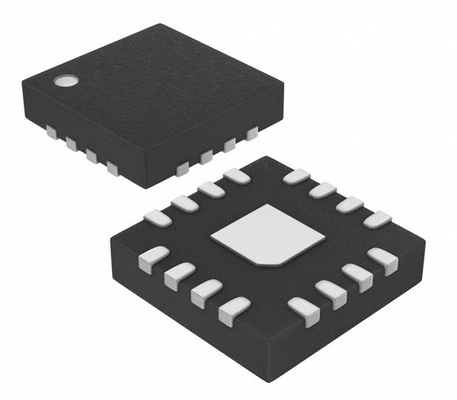

16-Pin 4x4 mm QFN-Gehäuse: 16 mmandsup2;

andnbsp;

Typische Anwendungen

Der HMC849ALP4CE ist ideal für:

andbull; Mobilfunk-/4G-Infrastruktur

andbull; WiMAX, WiBro and Festfunk

andbull; Automobil-Telematik

andbull; Mobilfunk

andbull; Testausrüstung

andnbsp;

Allgemeine Beschreibung

Der HMC849ALP4CE ist ein hochisolierender, nicht-reflektierender DC- bis 6-GHz-GaAs-pHEMT-SPDT-Schalter in einem kostengünstigen, bleifreien oberflächenmontierbaren Gehäuse. Der Schalter ist ideal für Mobilfunk-/WiMAX-/4G-Infrastrukturanwendungen und bietet bis zu 60 dB Isolation, geringe 0,8 dB Einfügedämpfung und +52 dBm Eingang IP3. Die Leistungsfähigkeit ist ausgezeichnet bis zum 5 - 6 GHz WiMAX-Band, wobei der Schalter einen P1dB-Kompressionspunkt von +31 dBm bietet. Die On-Chip-Schaltung ermöglicht eine einzelne positive Spannungssteuerung von 0/+3 V oder 0/+5 V bei sehr geringen Gleichströmen. Ein Enable-Eingang (EN), der auf Logik High gesetzt wird, versetzt den Schalter in einen andldquo;Alle Ausandrdquo;-Zustand.

andnbsp;

INFORMATIONEN
