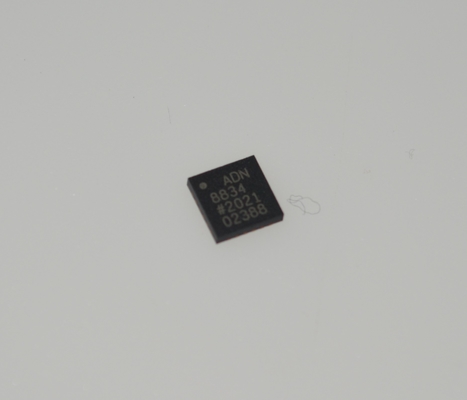

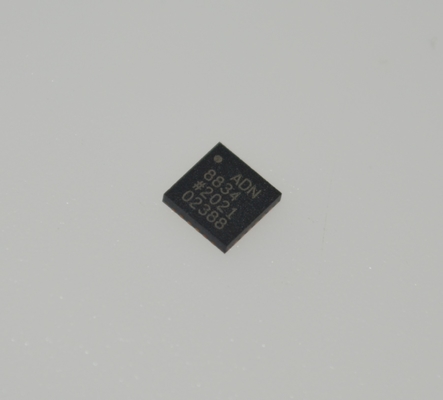

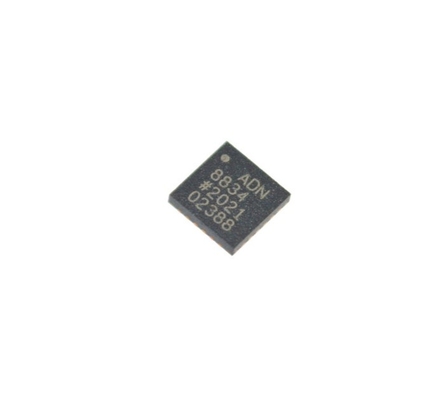

ADN8834ACPZ-R7 3A TEC-Controller ±2,5°C Stabilität 2,7-5,5V Versorgung I2C-Schnittstelle LFCSP-32 -40°C bis +85°C

ADN8834ACPZ-R7 3A TEC-Controller ±2,5°C Stabilität 2,7-5,5V Versorgung I2C-Schnittstelle LFCSP-32 -40°C bis +85°C

MERKMALE

► Patentierte hocheffiziente Einzelinduktor-Architektur

► Integrierte Low-RDSON-MOSFETs für den TEC-Controller

► Überwachung der TEC-Spannungs- und -Stromfunktion

► Kein externer Messwiderstand erforderlich

► Unabhängige TEC-Heiz- und Kühlstrombegrenzungseinstellungen

► Programmierbare maximale TEC-Spannung

► 2,0 MHz PWM-Treiber-Schaltfrequenz

► Externe Synchronisation

► Zwei integrierte, null-driftende Rail-to-Rail-Chopper-Verstärker

► Geeignet für NTC- oder RTD-Temperatursensoren

► 2,50 V Referenzausgang mit 1 % Genauigkeit

► Temperaturverriegelungsanzeige

► Erhältlich in einem 25-Ball, 2,5 mm × 2,5 mm WLCSP oder in einem 24-poligen, 4 mm × 4 mm LFCSP

► AEC-Q100 qualifiziert für Automobilanwendungen

ANWENDUNGEN

► TEC-Temperaturregelung

► Optische Module

► Glasfaserverstärker

► Optische Netzwerksysteme

► Instrumente, die eine TEC-Temperaturregelung erfordern

ALLGEMEINE BESCHREIBUNG

Der ADN88341 ist ein monolithischer TEC-Controller mit einem integrierten TEC-Controller. Er verfügt über eine lineare Leistungsstufe, eine Pulsweitenmodulations-(PWM)-Leistungsstufe und zwei Null-Drift-Rail-to-Rail-Operationsverstärker. Der lineare Controller arbeitet mit dem PWM-Treiber zusammen, um die internen Leistungs-MOSFETs in einer H-Brücken-Konfiguration zu steuern. Durch Messung der Rückkopplungsspannung des Temperatursensors und Verwendung der integrierten Operationsverstärker als Proportional-Integral-Differential-(PID)-Kompensator zur Aufbereitung des Signals treibt der ADN8834 Strom durch einen TEC, um die Temperatur einer Laserdiode oder einer passiven Komponente, die an das TEC-Modul angeschlossen ist, auf die programmierte Zieltemperatur einzustellen.

Der ADN8834 unterstützt sowohl NTC-Thermistoren (Negative Temperature Coefficient) als auch PTC-Widerstandstemperaturdetektoren (RTD, Positive Temperature Coefficient). Die Zieltemperatur wird als analoge Spannungseingabe entweder von einem Digital-Analog-Wandler (DAC) oder von einem externen Spannungsteiler eingestellt.

Die Temperaturregelschleife des ADN8834 wird durch PID-Kompensation unter Verwendung der eingebauten, null-driftenden Chopper-Verstärker stabilisiert. Die interne 2,50 V Referenzspannung liefert einen 1 % genauen Ausgang, der zur Vorspannung einer Thermistor-Temperaturmessbrücke sowie eines Spannungsteilernetzes verwendet wird, um die maximalen TEC-Strom- und Spannungsgrenzen sowohl für den Heiz- als auch für den Kühlmodus zu programmieren. Mit den Null-Drift-Chopper-Verstärkern wird eine extrem gute Langzeit-Temperaturstabilität durch eine autonome analoge Temperaturregelschleife aufrechterhalten.

INFORMATIONEN

Zeichnung
