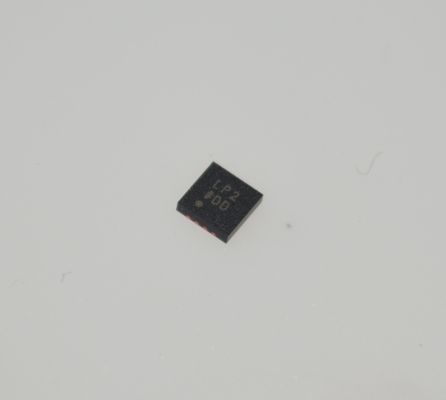

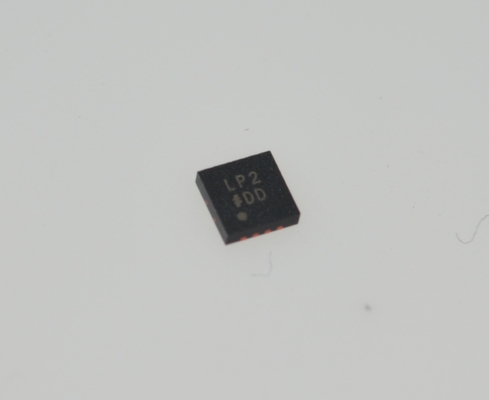

ADM7172ACPZ-R7 6.5V 2A Ultra-niedriges Rauschen LDO 1μV RMS Rauschen 75dB PSRR @ 1MHz 2.3-6.5V Eingang LFCSP-8 -40°C bis +125°C

ADM7172ACPZ-R7 6.5V 2A Ultra-niedriges Rauschen LDO 1μV RMS Rauschen 75dB PSRR @ 1MHz 2.3-6.5V Eingang LFCSP-8 -40°C bis +125°C

Eigenschaften

Eingangsspannungsbereich: 2,3 V bis 6,5 V

Höchstlaststrom: 2 A

Niedriger Lärm: 5 μV rms unabhängig von der Ausgangsspannung bei

100 Hz bis 100 kHz

Schnelle vorübergehende Reaktion: 1,5 μs für 1 mA bis 1,5 A-Lastschritt

60 dB PSRR bei 100 kHz

Niedrige Ausfallspannung: 172 mV bei 2 A, VOUT = 3 V

Erste Genauigkeit: -0,5% (Minimum), +1% (Maximum)

Genauigkeit über Leitung, Last und Temperatur: ±1,5%

Stillstandsstrom, IGND = 0,7 mA ohne Last

Niedriger Abschaltstrom: 0,25 μA bei VIN = 5 V

Stabil mit einem kleinen 4,7 μF Keramik-Ausgangskondensator

Einstellbare und feste Ausgangsspannung: 1,2 V bis 5,0 V

Einstellbarer Ausgang von 1,2 V bis VIN − VDO

Genauigkeit aktiviert

Einstellbarer Softstart

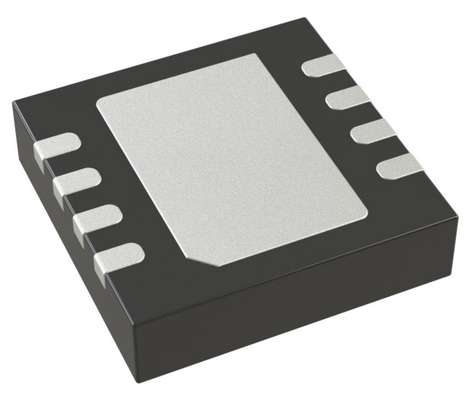

LFCSP-Verpackung mit 8 Bleien, 3 mm × 3 mm

 Anwendungen

Regelung für geräuschempfindliche Anwendungen: ADC- und DAC-Schaltkreise,

Präzisionsverstärker, PLLs/VCOs und Clocking-ICs

Kommunikation und Infrastruktur

Medizinische und Gesundheitsversorgung

Industrie und Messgeräte

Generell beschrieben

Der ADM7172 ist ein CMOS-Linearregulator (LDO) mit niedrigem Ausfall, der von 2,3 V bis 6,5 V arbeitet und bis zu 2 A Ausgangsstrom liefert.Dieser hohe Ausgangsstrom LDO ist ideal für die Regulierung von Hochleistungs-Analog- und Mixed-Signal-Schaltkreisen, die von 6 V bis 1.2 V-Schienen. Mit einer fortschrittlichen proprietären Architektur bietet das Gerät eine hohe Ablehnung der Stromversorgung und geringen Lärm und erzielt eine ausgezeichnete Leitung und Last transiente Reaktion mit nur einem kleinen 4.7 μF Keramik-AusgangskondensatorDie Beanspruchungszeit ist typischerweise 1,5 μs bei einem Lastschritt von 1 mA bis 1,5 A.

Der ADM7172 ist in 17 Festspannungsvarianten erhältlich.Zusätzliche Spannungen, die auf Sonderbestellung erhältlich sind, sind: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V und 4,6 V. Eine verstellbare Version ist ebenfalls erhältlich, die Ausgangsspannungen von 1 bis 4,6 V ermöglicht.2 V auf VIN − VDO mit einem externen Rückkopplungsdivider.

Der Einschlagstrom kann durch Anpassung der Startzeit über den Softstart-Pin gesteuert werden.

Der ADM7172-Regulator ist in einer 8-Lead-, 3 mm × 3 mm LFCSP-Fassung erhältlich, was ihn nicht nur zu einer sehr kompakten Lösung macht, sondern auch zu einer sehr kompakten Lösung für die Verringerung des Geräuschpegels.Dies ermöglicht eine sehr gute thermische Leistung für Anwendungen, die bis zu 2 A Leistung in einem kleinen, ein niedriges Profil.
