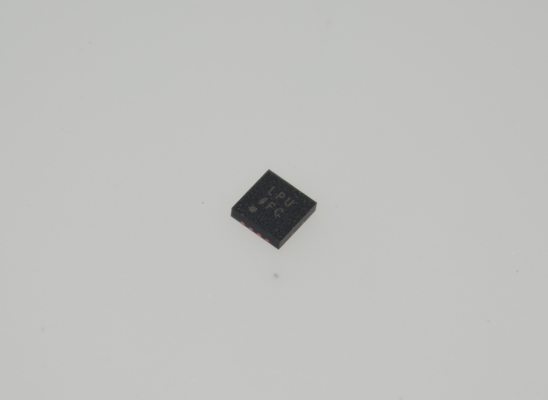

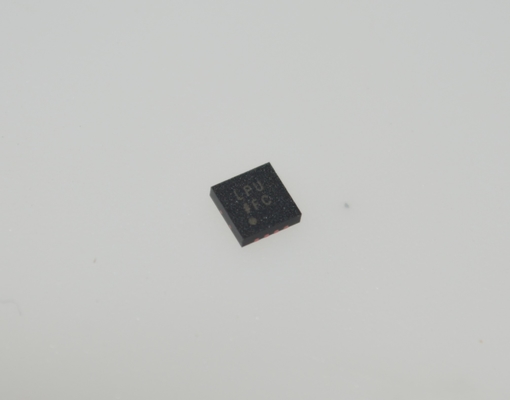

ADM7170ACPZ-3.3-R7 3.3V 2A LDO-Regulator 1.8-6.5V Eingang 1μV RMS Lärm 75dB PSRR LFCSP-8 -40°C bis +125°C AEC-Q100

ADM7170ACPZ-3.3-R7 3.3V 2A LDO-Regulator 1.8-6.5V Eingang 1μV RMS Lärm 75dB PSRR LFCSP-8 -40°C bis +125°C AEC-Q100

Eigenschaften

Eingangsspannungsbereich: 2,3 V bis 6,5 V

Höchstlaststrom: 500 mA

Niedriger Lärm: 5 μV rms unabhängig von der Ausgangsspannung bei

100 Hz bis 100 kHz

Schnelle vorübergehende Reaktion: 1,5 μs für 1 mA bis 500 mA Lastschritt

60 dB PSRR bei 100 kHz

Niedrige Ausfallspannung: 42 mV bei 500 mA Last, VOUT = 3 V

Anfängliche Genauigkeit: ±0,75%

Genauigkeit über Leitung, Last und Temperatur: ±1,25%

Stehende Strom, IGND = 0,7 mA bei Leerlast

Niedriger Abschaltstrom: 0,25 μA bei VIN = 5 V

Stabil mit einem kleinen 4,7 μF Keramik-Ausgangskondensator

Einstellbare und feste Ausgangsspannung: 1,2 V bis 5,0 V

Einstellbarer Ausgang von 1,2 V bis VIN − VDO

Genauigkeit aktiviert

Einstellbarer Softstart

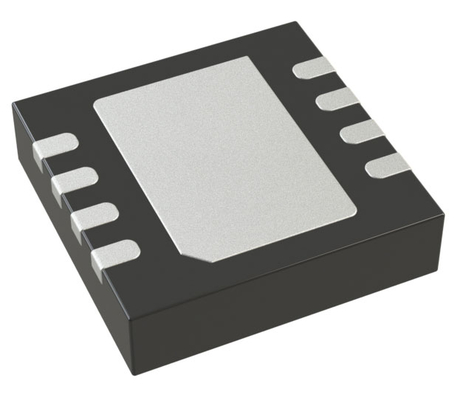

LFCSP-Verpackung mit 8 Bleigläsern, 3 mm × 3 mm

Anwendungen

Regulierung für geräuschempfindliche Anwendungen: ADC- und DAC-Schaltungen, Präzisionsverstärker, PLLs/VCOs und Takt-ICs

Kommunikation und Infrastruktur

Medizinische und Gesundheitsversorgung

Industrie und Messgeräte

Generell beschrieben

Der ADM7170 ist ein CMOS-Linearregulator (LDO) mit niedrigem Ausfall, der von 2,3 V bis 6,5 V arbeitet und bis zu 500 mA Ausgangsstrom liefert.Dieser hohe Ausgangsstrom LDO ist ideal für die Regulierung von Hochleistungs-analogen und gemischten Signalschaltkreisen, die von 6 V bis 1.2 V-Schienen. Mit einer fortschrittlichen proprietären Architektur bietet das Gerät eine hohe Ablehnung der Stromversorgung und geringen Lärm und erzielt eine ausgezeichnete Leitung und Last transiente Reaktion mit nur einem kleinen 4.7 μF Keramik-Ausgangskondensator. Die transiente Belastungsantwort beträgt typischerweise 1,5 μs bei einem Belastungsstufen von 1 mA bis 500 mA.

Der ADM7170 ist in 17 Festleistungsspannungsvarianten erhältlich.Zusätzliche Spannungen, die auf Sonderbestellung erhältlich sind, sind: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V und 4,6 V. Eine verstellbare Version ist ebenfalls erhältlich, die Ausgangsspannungen von 1 bis 4,6 V ermöglicht.2 V auf VIN − VDO mit einem externen Rückkopplungsdivider.

Der Einschlagstrom kann durch Anpassung der Startzeit über den Softstart-Pin gesteuert werden.Der ADM7170 Regler-Ausgangsgeräusch beträgt 5 μV rms unabhängig von der AusgangsspannungDie ADM7170 ist in einer 8-Lead, 3 mm × 3 mm LFCSP erhältlich, was sie nicht nur zu einer sehr kompakten Lösung macht,Dies ermöglicht eine sehr gute thermische Leistung für Anwendungen, bei denen bis zu 500 mA Ausgangsstrom in einem kleinen, ein niedriges Profil.

Informationen

Zeichnung
