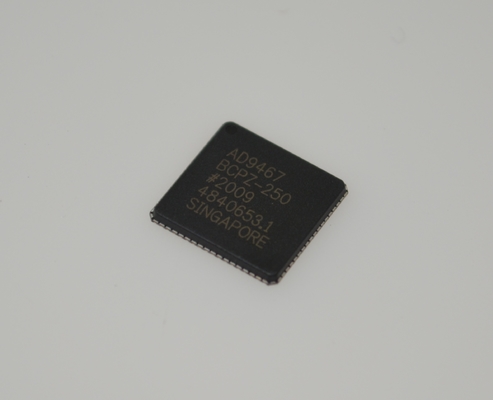

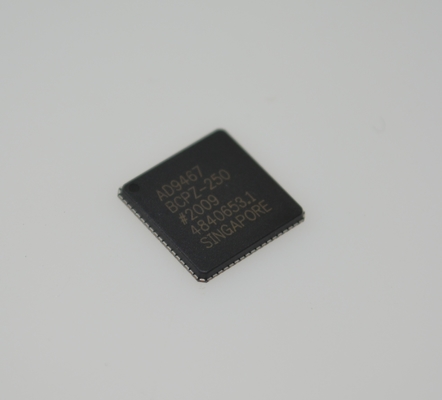

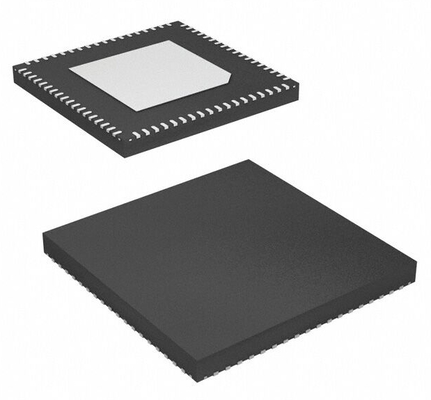

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Versorgung LVDS Ausgänge LFCSP-64 -40°C bis +85°C Industriequalität

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Versorgung LVDS Ausgänge LFCSP-64 -40°C bis +85°C Industriequalität

Eigenschaften

¢ 75,5 dBFS SNR auf 210 MHz bei 250 MSPS

¢ 90 dBFS SFDR auf 300 MHz bei 250 MSPS

¢ SFDR bei 170 MHz bei 250 MSPS

️ 92 dBFS bei −1 dBFS

️ 100 dBFS bei −2 dBFS

- 60 fs rms Jitter

¢ Ausgezeichnete Linearität bei 250 MSPS

¢ DNL = ±0,5 LSB typisch

¢ INL = ±3,5 LSB typisch

2 V p-p bis 2,5 V p-p (Standard) Differential-Full-Scale-Eingang (programmierbar)

Ein integrierter Eingabepuffer

¢ Option für eine externe Referenzunterstützung

 Stabilisator für den Arbeitszyklus der Uhr

Ausgangsuhr verfügbar

¢ Serielle Hafenkontrolle

¢ Eingebettete, auswählbare digitale Testmustergenerierung

Auswählbares Ausgabedatenformat

LVDS-Ausgänge (ANSI-644-kompatibel)

- Betrieb mit 1,8 V und 3,3 V

Anwendungen

Mehrträger, Multimode Mobilfunkempfänger

Antennenanordnung

¢ Linearisierung des Leistungsverstärkers

Wireless-Breitband

Radar

Infrarotbildgebung

¢ Kommunikationsinstrumente

Generell beschrieben

Der AD9467 ist ein 16-Bit, monolithischer, IF-Sampling-Analog-Digital-Konverter (ADC).Das Produkt arbeitet mit einer Umrechnungsrate von 250 MSPS und ist für drahtlose Empfänger ausgelegt, Geräte und Prüfgeräte, die einen hohen dynamischen Bereich erfordern.

Der ADC benötigt Stromversorgungen von 1,8 V und 3,3 V sowie eine Niederspannungs-Differential-Eingangsuhr für den Vollleistungsbetrieb.Für viele Anwendungen sind keine externen Referenz- oder Treiberkomponenten erforderlichDie Datenausgänge sind LVDS-kompatibel (ANSI-644-kompatibel) und umfassen die Mittel zur Verringerung des Gesamtstroms für kurze Strecken.

Für die Anzeige eines neuen Ausgangsbits ist ein Daten-Clock-Ausgang (DCO) zur Erfassung von Daten auf dem Ausgang vorgesehen.

Die über den SPI unterstützte interne Abschaltfunktion verbraucht normalerweise weniger als 5 mW, wenn sie deaktiviert ist.

Optionale Funktionen ermöglichen es den Benutzern, verschiedene auswählbare Betriebsbedingungen zu implementieren, einschließlich Eingabebereich, Datenformat auswählen und Ausgabe-Daten-Testmuster.

Der AD9467 ist in einem Pb-freien, 72-Blei-LFCSP erhältlich, der im industriellen Temperaturbereich von -40 °C bis +85 °C spezifiziert ist.

HINWEIS auf das Produkt

1. IF-Optimierungskapazität zur Verbesserung der SFDR.

2• hervorragende SFDR-Leistung für IF-Sampling-Anwendungen wie Multicarrier-, Multimode-3G- und 4G-Zellfunkbasestationsempfänger.

3- Benutzerfreundlichkeit: On-Chip-Referenz, hoher Eingangsimpedanzpuffer, einstellbarer Analog-Eingangsbereich und eine Ausgabeuhr zur Vereinfachung der Datenerfassung.

4Verpackt in einer 72-Blei-LFCSP-Verpackung.

5Der Clock Duty Cycle Stabilizer (DCS) hält den Gesamt-ADC pro Formance über eine breite Palette von Eingabe-Clock-Impulsbreiten aufrecht.

6. Die Standard-Serial-Port-Schnittstelle (SPI) unterstützt verschiedene Produktmerkmale und -funktionen, wie z. B. die Datenformatierung (Offset-Binär, Zweier-Komplement oder Gray-Codierung).
