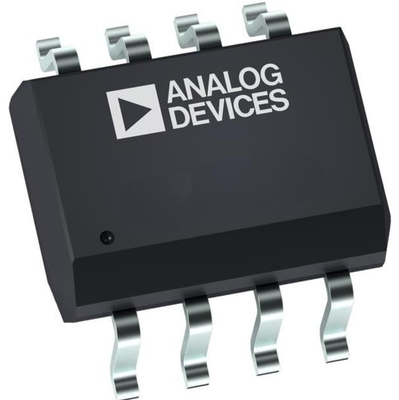

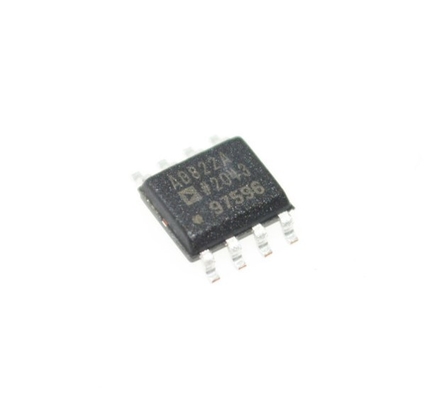

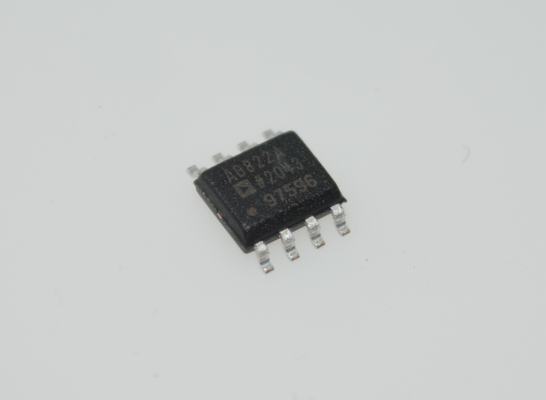

AD822ARZ Präzisionsinstrumentationsverstärker 1nA Bias-Strom 0,3μV/°C Drift SOIC-8 2,2-18V -40°C bis +125°C

AD822ARZ Präzisions-Instrumentenverstärker 1 nA Bias-Strom 0,3 μV/°C Drift SOIC-8 2,2-18 V -40°C bis +125°C

MERKMALE

Echter Einzelversorgungsbetrieb

  Ausgang schwingt Rail-to-Rail

  Eingangsspannungsbereich erstreckt sich unterhalb der Masse

  Einzelversorgungsfähigkeit von 5 V bis 30 V

  Dualversorgungsfähigkeit von ±2,5 V bis ±15 V

Hohe Lastansteuerung

  Kapazitive Lastansteuerung von 350 pF, G = +1

  Minimaler Ausgangsstrom von 15 mA

Hervorragende AC-Leistung bei geringer Leistung

  800 µA maximaler Ruhestrom pro Verstärker

  Unity-Gain-Bandbreite: 1,8 MHz

  Anstiegsrate von 3 V/μs

Gute DC-Leistung

  800 µV maximale Eingangs-Offsetspannung

  2 µV/°C typische Offsetspannungsdrift

  25 pA maximaler Eingangs-Bias-Strom

Geringes Rauschen

  13 nV/√Hz bei 10 kHz

  Keine Phaseninversion

ANWENDUNGEN

Batteriebetriebene Präzisionsinstrumentierung

Fotodioden-Vorverstärker

Aktive Filter

12-Bit- bis 14-Bit-Datenerfassungssysteme

Medizinische Instrumentierung

Niedrigleistungsreferenzen und -regler

ALLGEMEINE BESCHREIBUNG

Der AD822 ist ein dualer Präzisions-Operationsverstärker mit geringem Stromverbrauch und FET-Eingang, der mit einer Einzelversorgung von 5 V bis 30 V oder mit Dualversorgungen von ±2,5 V bis ±15 V betrieben werden kann. Er verfügt über eine echte Einzelversorgungsfähigkeit mit einem Eingangsspannungsbereich, der sich unterhalb der negativen Schiene erstreckt, so dass der AD822 Eingangssignale unterhalb der Masse im Einzelversorgungsmodus verarbeiten kann. Die Ausgangsspannungsschwankung erstreckt sich bis auf 10 mV an jede Schiene und bietet so den maximalen Ausgangsdynamikbereich.

Eine Offsetspannung von maximal 800 µV, eine Offsetspannungsdrift von 2 µV/°C, Eingangs-Bias-Ströme unter 25 pA und ein geringes Eingangsspannungsrauschen sorgen für DC-Präzision bei Quellimpedanzen von bis zu einem Gigaohm. Die 1,8 MHz Unity-Gain-Bandbreite, –93 dB Gesamtklirrfaktor (THD) bei 10 kHz und 3 V/μs Anstiegsrate werden mit einem geringen Versorgungsstrom von 800 µA pro Verstärker bereitgestellt.

INFORMATIONEN

Zeichnung
