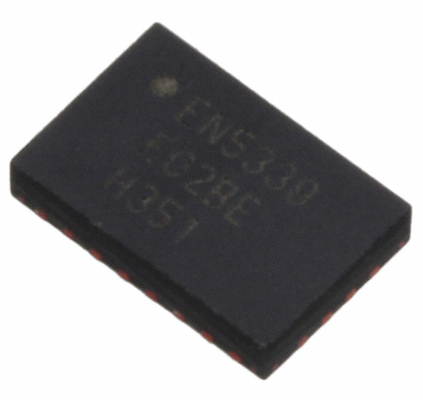

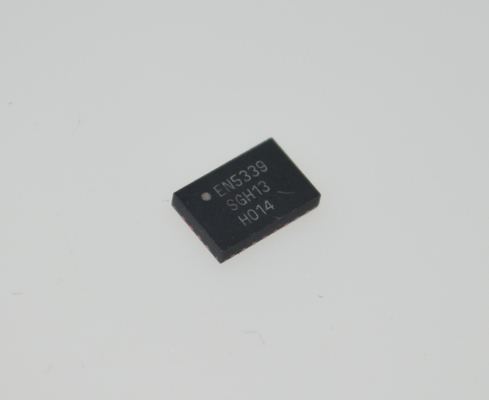

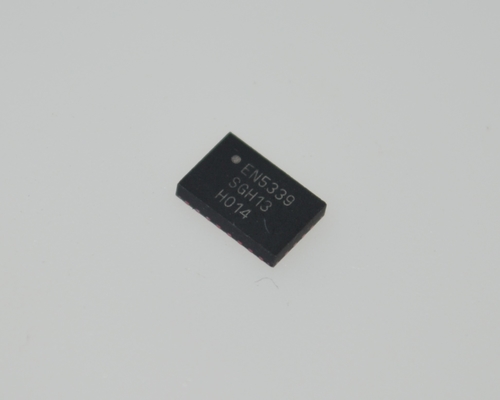

EN5339QI 3A Synchroner Buck-Wandler 4,5-36V Eingang 95% Wirksamkeit QFN-24 -40°C bis +125°C AEC-Q100
undnbsp;
Eigenschaften
undbull; integrierter Induktor
undbull; Lösung Fußabdruck von 55 mm2
undbull; niedriges Profil, 1,1 mm
undbull; hohe Zuverlässigkeit Lösung: 280k Jahre MTBF
und Bull; hoher Wirkungsgrad bis zu 95%
undbull; Niedrige Ausgangsspannung; undlt;5mVP-P typisch
undbull; undplusmn;3% Ausgangsvariation über Linie, Last, Temperatur
undbull; 2,4 V bis 5,5 V Eingangsspannungsbereich
undbull; 3A Dauerstromkapazität
undbull; Ausgang aktivieren und Strom OK Signal
undbull; Unter Spannungssperre, Überstrom, Kurzschluss und Wärmeschutz
undbull; RoHS-konform; halogenfrei; 260 unddeg;C Rückfluss
undnbsp;
Anwendungen
undbull; Anwendungen mit geringen Anforderungen wie SSD und Embedded Computing
undbull; SAN/NAS-Beschleuniger
undbull; Controller, Raid, Prozessoren, Netzwerkprozessoren, DSPs und FPGAs
Schallempfindliche Anwendungen
undnbsp;
Beschreibung
Der EN5339QI ist ein Intelandreg; Enpirionandreg; Power System on a Chip (PowerSoC) Gleichspannungs-DC-Wandler.kleine Signalschaltkreise und Kompensation in einem fortgeschrittenen 4 mm x 6 mm x 1.1mm 24-Pin-QFN-Paket.
Der EN5339QI PowerSoC wurde speziell entwickelt, um den Anspruch an eine höhere Leistungsdichte durch einen voll integrierten Buck-Wandler zu decken.Ausgezeichnete Linien- und Lastregelung und garantiert den vollen 3A-Ausgangsstrom über Temperatur.
Die EN5339QI arbeitet mit hoher Schaltfrequenz und ermöglicht den Einsatz von winzigen MLCC-Kondensatoren.Es ermöglicht auch eine sehr breite Steuerungsschleife Bandbreite mit hervorragenden transienten Leistung und reduzierte Ausgangsimpedanz.
Die Intel Enpirion-Integrierte Induktorlösung hilft erheblich, Lärm zu reduzieren.Anforderungen an die Anordnung und Herstellung.
Alle Enpirion-Produkte sind RoHS-konform und bleifrei.
undnbsp;
Informationen
|
Kategorie
|
|
undnbsp;
|
|
Mfr
|
|
|
|
Reihe
|
|
|
|
Verpackung
|
Band und Rolle (TR)
Schnittband (CT)
|
|
|
Status des Teils
|
|
|
|
Typ
|
Nicht isoliertes PoL-Modul
|
|
|
Anzahl der Ausgänge
|
|
|
|
Spannung - Eingang (Min)
|
|
|
|
Spannung - Eingang (maximal)
|
|
|
|
Spannung - Ausgang 1
|
|
|
|
Spannung - Ausgang 2
|
|
|
|
Spannung - Ausgang 3
|
|
|
|
Strom - Ausgang (maximal)
|
|
|
|
Anwendungen
|
|
|
|
Eigenschaften
|
Fernbetrieb, OCP, OTP, SCP, UVLO
|
|
|
Betriebstemperatur
|
|
|
|
Effizienz
|
|
|
|
Typ der Montage
|
|
|
|
Packung / Gehäuse
|
|
|
|
Größe / Abmessung
|
0.24 undquot L x 0,16 undquot W x 0,04 undquot H (6,0 mm x 4,0 mm x 1,1 mm)
|
|
|
Lieferanten-Gerätepaket
|
Einheit für die Berechnung der Nennwerte
|
|
|
Steuerungsmerkmale
|
|
|
|
Basisproduktnummer
|
|
