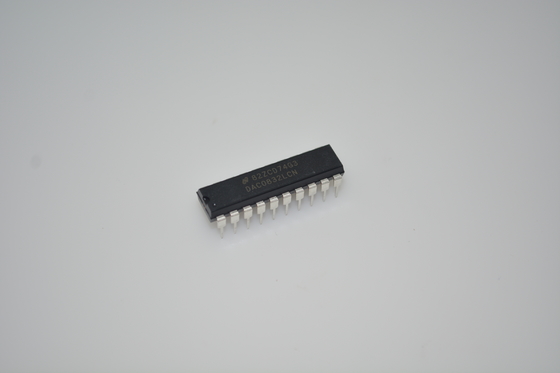

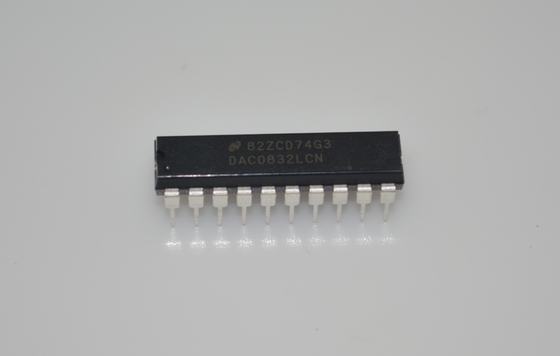

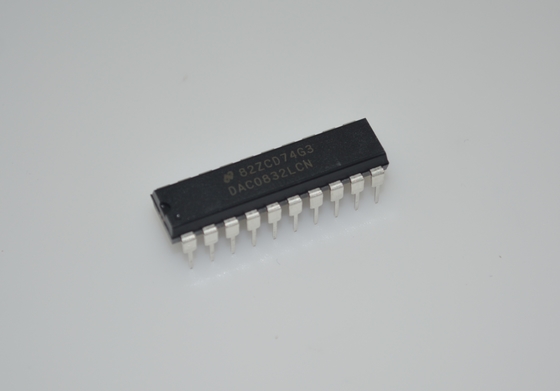

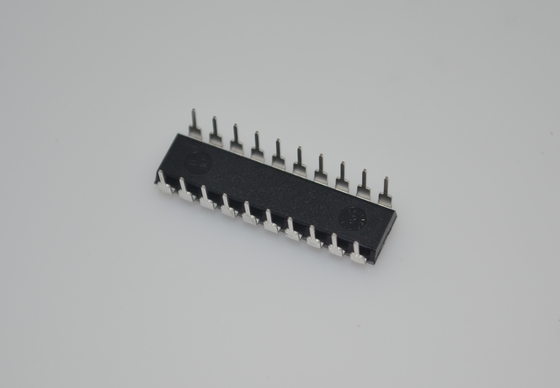

DAC0832LCN 8-Bit Multiplizierender DAC 1μs Einschwingzeit ±10V Ausgang 20mW Leistung DIP-20 0°C bis +70°C

DAC0832LCN

andnbsp;

MERKMALE

andbull; Doppelgepuffert, Einzelgepuffert oder Durchgangs-Digitaleingänge

andbull; Einfacher Austausch und Pin-kompatibel mit der 12-Bit-DAC1230-Serie

andbull; Direkte Schnittstelle zu allen gängigen Mikroprozessoren

andbull; Linearität spezifiziert mit Null- und Vollausschlag-Einstellung nurandmdash;NICHT BESTE GERADE LINIE.

andbull; Funktioniert mit andplusmn;10V Referenz - Vollständige 4-Quadranten-Multiplikation

andbull; Kann im Spannungsschaltmodus verwendet werden

andbull; Logikeingänge, die den TTL-Spannungspegel-Spezifikationen entsprechen (1,4 V Logikschwellenwert)

andbull; Funktioniert andldquo;STAND ALONEandrdquo; (ohne andmu;P), falls gewünscht

andbull; Erhältlich im 20-Pin-SOIC- oder PLCC-Gehäuse

andnbsp;

WICHTIGSTE SPEZIFIKATIONEN

andbull; Einschwingzeit: 1 andmu;s

andbull; Auflösung: 8 Bit

andbull; Linearität: 8, 9 oder 10 Bit (über Temp. gewährleistet)

andbull; Verstärkungs-Tempco: 0,0002 % FS/anddeg;C

andbull; Geringe Verlustleistung: 20 mW

andbull; Einzelne Stromversorgung: 5 bis 15 VDC

andnbsp;

BESCHREIBUNG

Der DAC0830 ist ein fortschrittlicher CMOS/Si-Cr 8-Bit-Multiplizier-DAC, der für die direkte Schnittstelle mit dem 8080, 8048, 8085, Z80andreg; und anderen gängigen Mikroprozessoren entwickelt wurde. Ein abgeschiedenes Silizium-Chrom-R-2R-Widerstandsleiternetzwerk teilt den Referenzstrom auf und bietet der Schaltung ausgezeichnete Temperaturverfolgungseigenschaften (0,05 % des Vollausschlagbereichs maximaler Linearitätsfehler über die Temperatur). Die Schaltung verwendet CMOS-Stromschalter und Steuerlogik, um einen geringen Stromverbrauch und geringe Ausgangsleckstromfehler zu erzielen. Spezielle Schaltungen bieten TTL-Logikeingangsspannungspegelkompatibilität.

Doppelpufferung ermöglicht es diesen DACs, eine Spannung auszugeben, die einem digitalen Wort entspricht, während das nächste digitale Wort gehalten wird. Dies ermöglicht die gleichzeitige Aktualisierung einer beliebigen Anzahl von DACs.

Die DAC0830-Serie sind die 8-Bit-Mitglieder einer Familie von mikroprozessorkompatiblen DACs (MICRO DAC).

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
