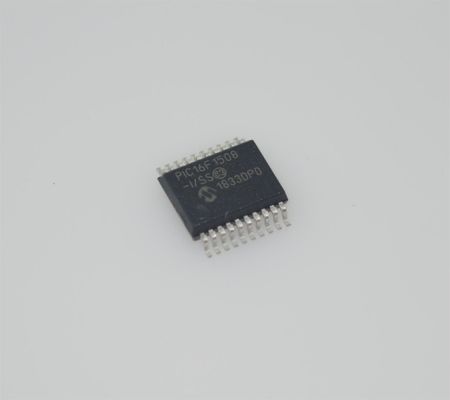

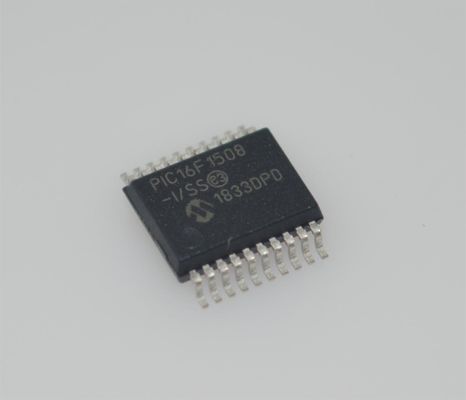

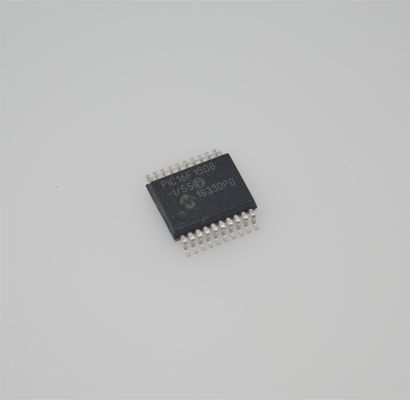

PIC16F1508-I/SS 20MHz 8-Bit MCU 7KB Flash 256B RAM 12-Bit ADC SSOP-20 2-5.5V -40°C bis +85°C

PIC16F1508-I/SS 20MHz 8-Bit MCU 7KB Flash 256B RAM 12-Bit ADC SSOP-20 2-5.5V -40anddeg;C bis +85anddeg;C

andnbsp;

Besondere Mikrocontroller-Funktionen:

andbull; Betriebsspannungsbereich:

- 1,8 V bis 3,6 V (PIC16LF1508/9)

- 2,3 V bis 5,5 V (PIC16F1508/9)

andbull; Selbstprogrammierbar unter Softwarekontrolle

andbull; Power-on Reset (POR)

andbull; Power-up Timer (PWRT)

andbull; Programmierbarer Low-Power Brown-out Reset (LPBOR)

andbull; Erweiterter Watchdog Timer (WDT):

- Programmierbare Periode von 1 ms bis 256 s

andbull; Programmierbarer Codeschutz

andbull; In-Circuit Serial Programmingandtrade; (ICSPandtrade;) über zwei Pins

andbull; Enhanced Low-Voltage Programming (LVP)

andbull; In-Circuit Debug (ICD) über zwei Pins

andbull; Energiesparender Sleep-Modus:

- Low-Power Sleep-Modus

- Low-Power BOR (LPBOR)

andbull; Integrierte Temperaturanzeige

andbull; 128 Bytes High-Endurance Flash

- 100.000 Schreibzyklen Flash-Haltbarkeit (Minimum)

andnbsp;

Periphere Funktionen:

andbull; Analog-Digital-Wandler (ADC):

- 10-Bit-Auflösung

- 12 externe Kanäle

- Drei interne Kanäle:

andnbsp; - Feste Spannungsreferenz

andnbsp; - Digital-Analog-Wandler (DAC)

andnbsp; - Temperaturanzeige-Kanal

- Auto-Akquisitionsfähigkeit

- Konvertierung während des Sleep verfügbar

andbull; 5-Bit-Digital-Analog-Wandler (DAC):

- Ausgang extern verfügbar

- Positive Referenzauswahl

- Interne Verbindungen zu Komparatoren und ADC

andbull; Zwei Komparatoren:

- Rail-to-Rail-Eingänge

- Power-Mode-Steuerung

- Softwaregesteuerte Hysterese

andbull; Spannungsreferenz:

- 1,024 V Feste Spannungsreferenz (FVR) mit 1x, 2x und 4x Verstärkungsausgangspegeln

andbull; 18 I/O-Pins (1 Nur-Eingang-Pin):

- Hohe Stromsenke/Quelle 25 mA/25 mA

- Individuell programmierbare Weak-Pull-Ups

- Individuell programmierbare

andnbsp; Interrupt-on-Change (IOC)-Pins

andbull; Timer0: 8-Bit-Timer/Zähler mit 8-Bit-programmierbarem Prescaler

andbull; Erweiterter Timer1:

- 16-Bit-Timer/Zähler mit Prescaler

- Externer Gate-Eingangsmodus

andbull; Timer2: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Prescaler und Postscaler

andbull; Vier 10-Bit-PWM-Module

andbull; Master Synchronous Serial Port (MSSP) mit SPI und I2C mit:

- 7-Bit-Adressmaskierung

- SMBus/PMBusandtrade;-Kompatibilität

andbull; Enhanced Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

- RS-232-, RS-485- und LIN-kompatibel

- Auto-Baud-Erkennung

- Auto-Wake-up bei Start

andbull; Vier konfigurierbare Logic Cell (CLC)-Module:

- 16 wählbare Eingangsquellensignale

- Vier Eingänge pro Modul

- Softwaresteuerung von kombinatorischen/sequentiellen Logik-/Zustands-/Taktfunktionen

- UND/ODER/XOR/D-Flipflop/D-Latch/SR/JK

- Eingänge von externen und internen Quellen

- Ausgang verfügbar für Pins und Peripheriegeräte

- Betrieb im Sleep-Modus

andbull; Numerisch gesteuerter Oszillator (NCO):

- 20-Bit-Akkumulator

- 16-Bit-Inkrement

- Echte lineare Frequenzsteuerung

- Hochgeschwindigkeits-Takteingang

- Wählbare Ausgangsmodi

andnbsp; - Modus mit festem Tastverhältnis (FDC)

andnbsp; - Pulsfrequenz (PF)-Modus

andbull; Komplementärer Wellenformgenerator (CWG):

- Acht wählbare Signalquellen

- Wählbare Totbandsteuerung für fallende und steigende Flanken

- Polaritätssteuerung

- Vier automatische Abschaltquellen

- Mehrere Eingangsquellen: PWM, CLC, NCO

andnbsp;
