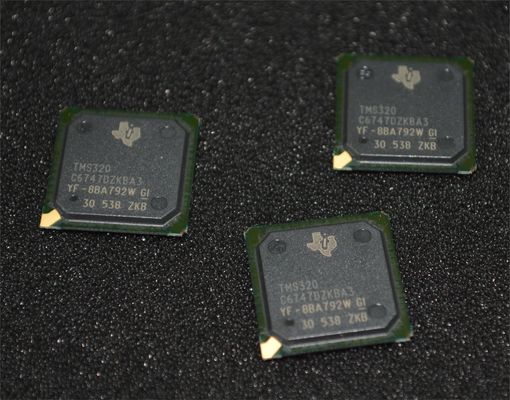

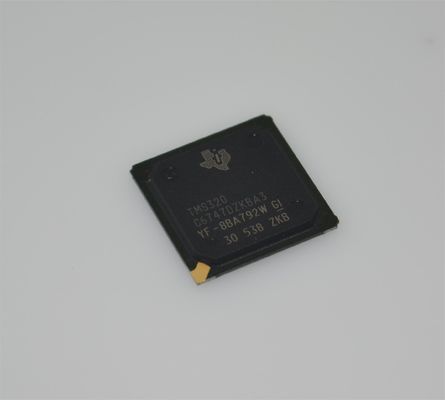

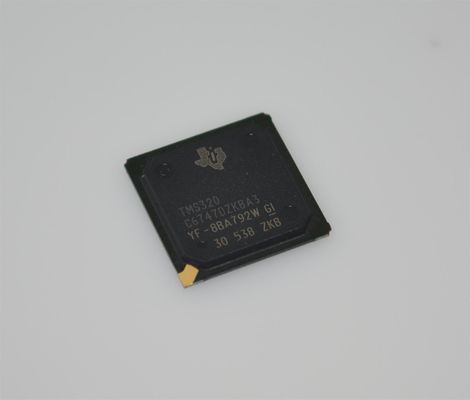

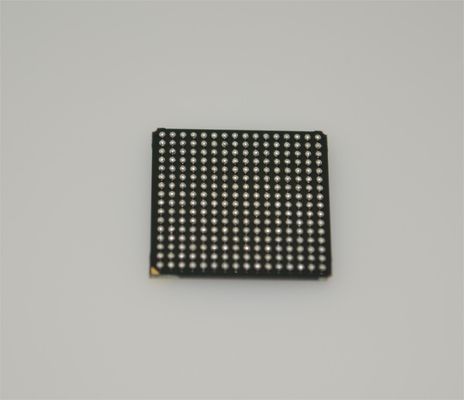

TMS320C6747DZKBA3 456 MHz Dual-Core DSP 3648 MBPS 32 KB L1 Cache 256 KB RAM BGA-256 -40 °C bis +100 °C Industrial DSP

TMS320C6747DZKBA3 456MHz Dual-Core DSP 3648MBPS 32KB L1 Cache 256KB RAM BGA-256 -40 unddeg;C bis +100 unddeg;C Industrial DSP

undnbsp;

Merkmale und

undbull; Softwareunterstützung

unddash; TI DSP/BIOSandtrade

undndash; Chip Support Library und DSP Library

undbull; 375- und 456-MHz TMS320C674x VLIW DSP

undbull; C674x Anweisungssatz Merkmale

Übersetzung der ISAs C67x+ und C64x+

bis 3648 MIPS und 2736 MFLOPS C674x

undndash; Byte-Addressable (8-, 16-, 32-, und 64-Bit-Daten)

unddash; 8-Bit-Überlaufschutz

undndash; Bit-Field-Extrakt, gesetzt, klar

Normalisierung, Sättigung, Bitzählung

Kompakte 16-Bit-Anweisungen

undbull; C674x Zwei-Ebenen-Cache-Speicherarchitektur

32KB L1P Programm RAM/Cache

32KB L1D Daten RAM/Cache

unddash; 256KB von L2 Unified Mapped RAM/Cache

Flexible RAM/Cache-Partition (L1 und L2)

undbull; Erweiterter direkter Speicherzugangscontroller 3 (EDMA3):

2Übertragungskontrolleure

32unabhängige DMA-Kanäle

8 schnelle DMA-Kanäle

Programmierbare Übertragungs-Blitzgröße

undbull; TMS320C674x VLIW DSP-Kern mit fester und schwimmender Punkt

unddash; Load-Store-Architektur mit nicht ausgerichteter Unterstützung

64 Allzweckregister (32-Bit)

unddash; Sechs ALU-Funktionseinheiten (32- und 40-Bit)

undndash; Unterstützt 32-Bit-Integer, SP (IEEE Single-Precision/32-Bit) und DP (IEEE Double-Precision/64-Bit)

Unterstützt bis zu vier SP-Ergänzungen pro Uhr, vier DP-Ergänzungen alle zwei Uhren

undndash; Unterstützt bis zu zwei Reziprozierungsprozesse in schwimmenden Punkten (SP oder DP) (RCPxP) und Quadratwurzelreziprozierung (RSQRxP) pro Zyklus

unddash; Zwei Multiply Functional Units

unddash; Mixed-Precision IEEE Floating Point Multiply Unterstützt bis zu:

2SPxSP-undgt;SPPerClock

2 SPxSP-undgt;DPE alle zwei Stunden

2SPxDP-undgt;DPE alle drei Stunden

2DPxDP-undgt;DPE alle vier Stunden

undndash; Fixed-Point Multiply unterstützt zwei 32 x 32-Bit 1-Multiplikatoren, vier 16 x 16-Bit-Multiplikatoren oder acht 8 x 8-Bit-Multiplikatoren pro Uhrzyklus und komplexe Multiplikatoren

Und das Verpacken der Anweisungen reduziert die Codegröße.

Alle Anweisungen bedingt

Hardwareunterstützung für Modulo Loop-Betrieb

Betrieb im geschützten Modus

undndash; Ausnahmen Unterstützung für Fehlererkennung und Programmumleitung

undbull; 128 KB RAM geteilter Speicher (nur TMS320C6747)

undbull; 3,3-V LVCMOS-E/Ausgänge (außer für USB-Schnittstellen)

undbull; zwei externe Speicheroberflächen:

unddash; EMIFA

unddash; NOR ((8- oder 16-Bit-Wide-Daten)

NAND ((8- oder 16-Bit-Wide-Daten)

unddash; 16-Bit SDRAM mit 128 MB Adressraum (nur TMS320C6747)

unddash; EMFF

unddash; 32-Bit- oder 16-Bit-SDRAM mit 256-MB Adressraum (TMS320C6747)

unddash; 16-Bit SDRAM mit 128 MB Adressraum (TMS320C6745)

undbull; drei konfigurierbare UART-Module des Typs 16550:

unddash; UART0 mit Modem-Steuerungssignalen

unddash; Autoflow Control Signale (CTS, RTS) nur auf UART0

unddash; 16-Byte FIFO

unddash; 16x oder 13x Oversampling Option

undbull; LCD-Controller (nur TMS320C6747)

undbull; Zwei serielle Peripherie-Schnittstellen (SPIs) jeweils mit einem Chip

undbull; Multimedia-Karte (MMC) /Secure Digital (SD) Card-Schnittstelle mit sicheren Dateneingaben/Ausgängen (SDIO)

undbull; TwoMaster- und Slave-Inter-Integrierte Schaltung (I2C Busandtrade);

undbull; OneHost-Port-Interface (HPI) mit 16-Bit-breiter Muxed-Adresse/Datenbus für hohe Bandbreite (nur TMS320C6747)

undbull; Programmierbares Teilsystem für Echtzeit-Einheiten (PRUSS)

Zwei unabhängige programmierbare Echtzeit-Einheiten (PRU)

unddash; 32-Bit-Ladungs- und Speicher-RISC-Architektur

4KB Anweisungs-RAM pro Kern

512 Bytes Daten-RAM pro Kern

undnbsp;

Anwendungen

undbull; A/V-Empfänger

undbull; Verstärker für Fahrzeuge

und Bull; Soundbars

undbull; Heimtheatersysteme

und Bull; professionelles Audio

undbull; Netzwerk-Streaming Audio

undnbsp;

Beschreibung

Das Gerät TMS320C6745/6747 ist ein leistungsstarker Digitalsignalprozessor, der auf einem TMS320C674x-DSP-Kern basiert. Er verbraucht deutlich weniger Strom als andere Mitglieder des TMS320C6000andtrade-Systems.Plattform der DSB.

Das Gerät TMS320C6745/6747 ermöglicht es den Herstellern von Originalgeräten (OEM) und Herstellern von Originalentwürfen (ODM), schnell Geräte mit hoher Verarbeitungsleistung auf den Markt zu bringen.

Der TMS320C6745/6747 DSP-Kern verwendet eine zweistufige Cache-basierte Architektur.Der Level-1-Programm-Cache (L1P) ist ein 32-KB-Cache mit direkter Verknüpfung und der Level-1-Datenspeicher (L1D) ist ein 32-KB-Zwei-Wege-Assoziations-CacheDer Level-2-Programm-Cache (L2P) besteht aus einem 256-KB-Speicherplatz, der zwischen Programm- und Datenraum geteilt wird. L2-Speicher kann als abgebildeter Speicher, Cache oder Kombinationen der beiden konfiguriert werden.Obwohl die DSP L2 von anderen Hosts im System zugänglich ist, ist ein zusätzlicher 128 KB RAM-Gemeinschaftsspeicher (nur TMS320C6747) für die Verwendung durch andere Hosts verfügbar, ohne die Leistung von DSP zu beeinträchtigen.
