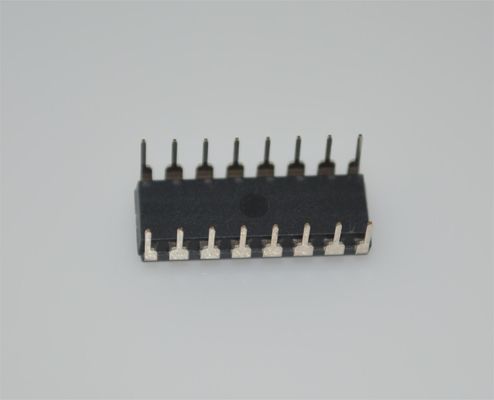

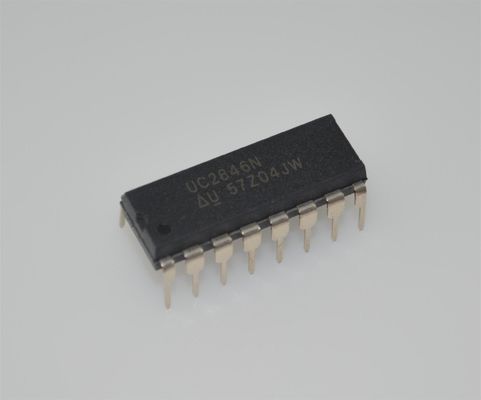

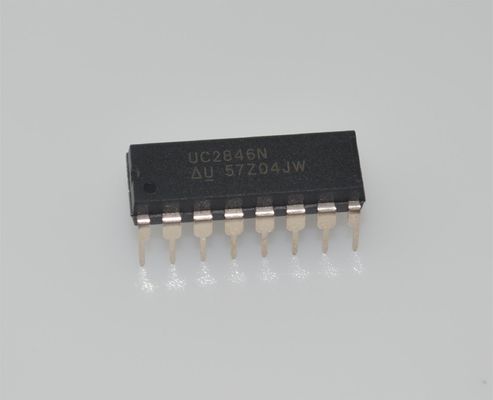

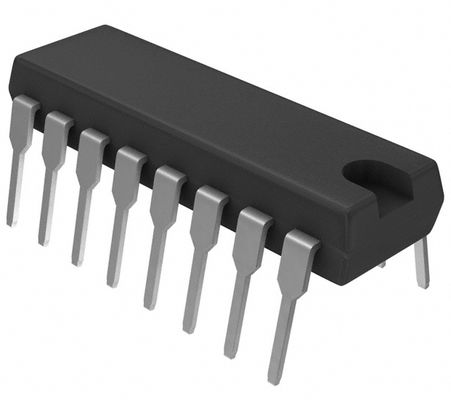

UC2846N Strommodus-PWM-Steuergerät 500kHz, 8-40V Eingang 1A Totempal DIP-16 -40°C bis +85°C

UC2846N

andnbsp;

Eigenschaften

andbull; Automatische Vorwärtskompensation

andbull; Programmierbare Impuls-für-Impuls-Strombegrenzung

andbull; Automatische Symmetriekorrektur in Push-Pull-Konfiguration

andbull; Verbesserte Lastreaktionscharakteristik

andbull; Parallelbetriebsfähigkeit für modulare Stromversorgungssysteme

andbull; Differenzstromverstärker mit großem Gleichtaktbereich

andbull; Unterdrückung von Doppelimpulsen

andbull; 500-mA-(Spitzen-)Totem-Pole-Ausgänge

andbull; andplusmn;1% Bandabstandsreferenz

andbull; Unterspannungs-Lockout

andbull; Soft-Start-Funktion

andbull; Abschaltanschluss

andbull; 500-kHz-Betrieb

andnbsp;

Anwendungen

andbull; Telekommunikations-Stromrichter

andbull; Industrielle Stromrichter

andnbsp;

Beschreibung

Die UC1846/7-Familie von Steuergeräten bietet alle notwendigen Funktionen zur Implementierung von Festfrequenz-Stromregelungs-Schemata unter Beibehaltung einer minimalen Anzahl externer Teile. Die überlegene Leistung dieser Technik kann in verbesserter Leitungsregelung, verbesserten Lastreaktionscharakteristiken und einem einfacheren, leichter zu entwerfenden Regelkreis gemessen werden. Topologische Vorteile umfassen die inhärente Impuls-für-Impuls-Strombegrenzung, die automatische Symmetriekorrektur für Push-Pull-Wandler und die Möglichkeit, Leistungsmodule parallel zu schalten, während die gleiche Stromaufteilung beibehalten wird.

Die Schutzschaltung umfasst einen eingebauten Unterspannungs-Lockout und eine programmierbare Strombegrenzung sowie eine Soft-Start-Funktion. Eine Abschaltfunktion ist ebenfalls verfügbar, die entweder eine vollständige Abschaltung mit automatischem Neustart auslösen oder die Versorgung verriegeln kann.

Weitere Merkmale sind ein vollständig verriegelter Betrieb, die Unterdrückung von Doppelimpulsen, die Möglichkeit zur Anpassung der Totzeit und eine andplusmn;1% getrimmte Bandabstandsreferenz.

Der UC1846 hat niedrige Ausgänge im AUS-Zustand, während der UCx847 hohe Ausgänge im AUS-Zustand hat.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
