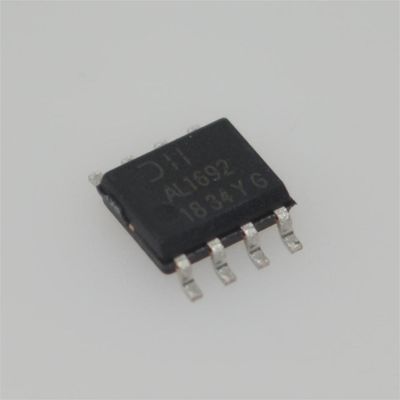

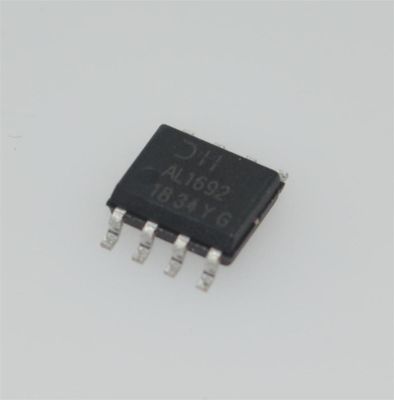

AL1692S-13 90V 0,5A LED-Treiber PF>0,9 Nicht-Dimmbar SOP-8 -40°C bis +105°C Hohe Effizienz

AL1692S-13

andnbsp;

Merkmale

 Enge Stromsensor-Toleranz: andplusmn;3%

 Geringer Anlaufstrom: 100andmicro;A typisch

 Geringer Betriebsstrom: 210andmicro;A (Schaltfrequenz bei 4 kHz)

 Einzelspulen-Induktor

 Große Kompatibilität mit Dimmern

 Für Controller-Leistung bis zu 25 W

 Für MOSFET-Optionen: 600 V/2 A

 NEMA SSL6 Dimmkurven-konform

 Interne Schutzvorrichtungen

 Unterspannungs-Lockout (UVLO)

 Leading-Edge-Blanking (LEB)

 Zyklus-für-Zyklus-Überstromschutz (OCP)

 Ausgangs-Offen/Kurzschluss-Schutz (OVP/OSP)

 Thermischer Foldback-Schutz (TFP)

 Übertemperaturschutz (OTP)

 SO-8 (Controller) und SO-7 (mit MOSFET) Gehäuse

 Völlig bleifrei undamp; vollständig RoHS-konformandnbsp;

 Halogen- und Antimonfrei. andldquo;Greenandrdquo;-Gerätandnbsp;

andnbsp;

Anwendungen

 Netzdimmbare LED-Lampen

 Offline-LED-Netzteil-Treiber

andnbsp;

Beschreibung

Der DIODESandtrade; AL1692 ist ein hochleistungsfähiger, hochleistungsfaktoriger, hocheffizienter und hochpräziser Buck-Boost- und Flyback-Dimm-LED-Controller/Treiber für Triac-dimmbare LED-Lampenanwendungen. Die AL1692-Topologie bietet einen genauen Ausgangsstrom über einen weiten Bereich von Leitungs- und Lastregulierungen. Die breite Schaltfrequenz arbeitet im Boundary Conduction Mode (BCM), um EMI/EMV-Design und -Tests zu erleichtern und die neuesten regulatorischen Standards zu erfüllen.

Der AL1692-Controller mit externem MOSFET kann höhere Ausgangsleistungen bis zu 25 W unterstützen. Der AL1692-20C LED-Treiber ist mit einem 600 V/2 A MOSFET integriert. Die AL1692-Plattformlösungen können sowohl 120 Vac- als auch 230 Vac-Anwendungen abdecken. Der AL1692 verfügt über einen integrierten thermischen Foldback-Schutz-Auslösepunkt, um den Ausgangsstrom automatisch zu reduzieren. Weitere Schutzfunktionen erhöhen die Sicherheit und Zuverlässigkeit des LED-Beleuchtungssystems.

Die AL1692-Dimmkurve entspricht dem NEMA SSL6-Standard. Der AL1692 ist für eine Vielzahl von Dimmern geeignet, einschließlich Leading-Edge- und Trailing-Edge-Dimmern, um ein tiefes Dimmen bis zu 1 % zu erreichen.

Der AL1692-Controller ist im SO-8-Gehäuse erhältlich. Der AL1692-20C ist im SO-7-Gehäuse erhältlich.

andnbsp;

INFORMATIONEN

andnbsp;

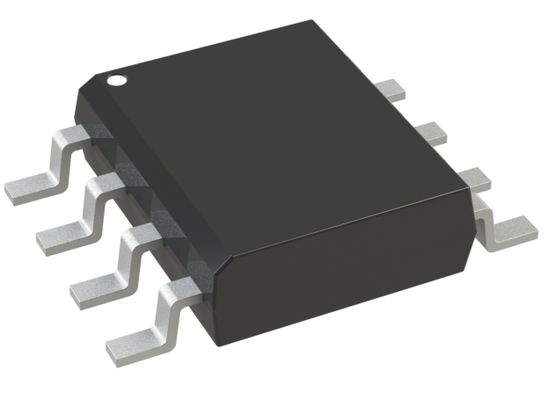

Zeichnung
