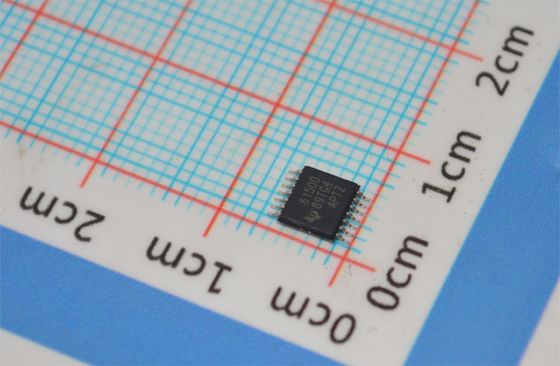

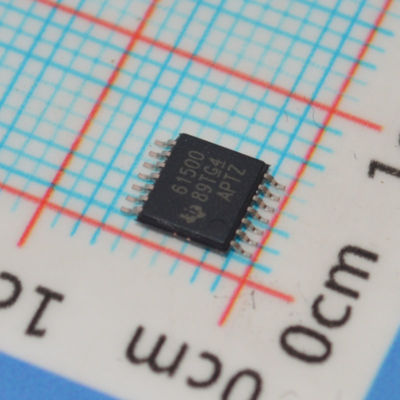

TPS61500PWPR 5V 1,2A Aufwärtswandler 2,5-5,5V Eingang 95% Wirkungsgrad 1MHz 14-HTSSOP -40°C bis +85°C

TPS61500PWPR

andnbsp;

Eigenschaften

andbull; 2,9-V- bis 18-V-Eingangsspannungsbereich

andbull; 3-A-, 40-V-Interner Leistungsschalterandndash; Vier 3-W-LEDs von 5-V-Eingangandndash; Acht 3-W-LEDs von 12-V-Eingang

andbull; Hocheffiziente Leistungsumwandlung: Bis zu 93 %

andbull; Frequenz einstellbar durch externen Widerstand: 200 kHz bis 2,2 MHz

andbull; Benutzerdefinierter Softstart in Volllast

andbull; Programmierbarer Überspannungsschutz

andbull; Analoge und reine PWM-Helligkeitsdimmung

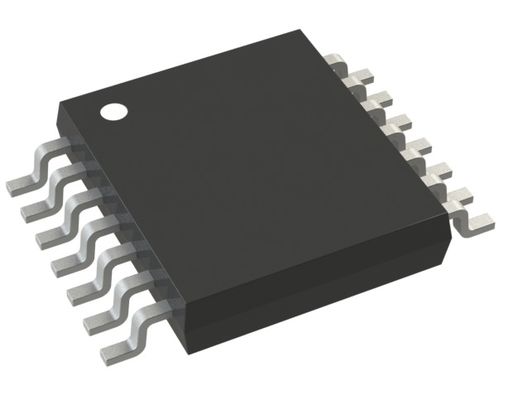

andbull; 14-Pin-HTSSOP-Gehäuse mit PowerPADandtrade;

andnbsp;

Anwendungen

andbull; Monitor-Hintergrundbeleuchtung

andbull; 1-W- oder 3-W-Hochleistungs-LED

andnbsp;

Beschreibung

Der TPS61500 ist ein monolithischer Schaltregler mit integriertem 3-A-, 40-V-Leistungsschalter. Er ist ein idealer Treiber für Hochleistungs-1-W- oder 3-W-LEDs. Das Gerät verfügt über einen weiten Eingangsspannungsbereich zur Unterstützung von Anwendungen mit Eingangsspannungen von Mehrzellenbatterien oder geregelten 5-V- oder 12-V-Stromschienen. Vin 5 V PWM C4 C5 R4 1 Der LED-Strom wird mit einem externen Sensorwiderstand R3 eingestellt, und die Rückkopplungsspannung, die durch den Strommodus-PWM-Regelkreis (Pulsweitenmodulation) auf 200 mV geregelt wird, wie in der typischen Anwendungsschaltung gezeigt. Das Gerät unterstützt analoge und reine PWM-Dimmverfahren zur LED-Helligkeitssteuerung. Durch Anschließen eines Kondensators an den DIMC-Pin wird das Gerät für analoges Dimmen konfiguriert, und der LED-Strom variiert proportional zum Tastverhältnis eines externen PWM-Signals. Durch Freilassen des DIMC-Pins wird das Gerät für reines PWM-Dimmen konfiguriert, wobei der durchschnittliche LED-Strom das Tastverhältnis des PWM-Signals multipliziert mit einem eingestellten LED-Strom ist. Das Gerät verfügt über eine programmierbare Softstart-Funktion zur Begrenzung des Einschaltstroms während des Starts und über weitere integrierte Schutzfunktionen, wie z. B. pulsweise Strombegrenzung, Überspannungsschutz und thermische Abschaltung. Der TPS61500 ist in einem 14-Pin-HTSSOP-Gehäuse mit PowerPAD erhältlich.

andnbsp;

Informationen

andnbsp;

Zeichnung
