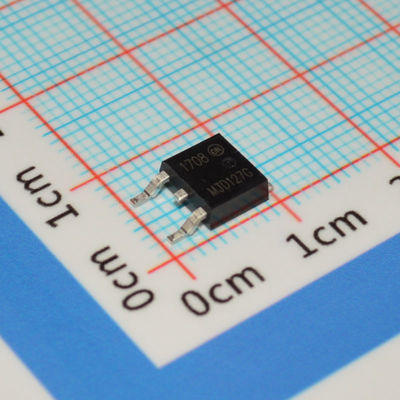

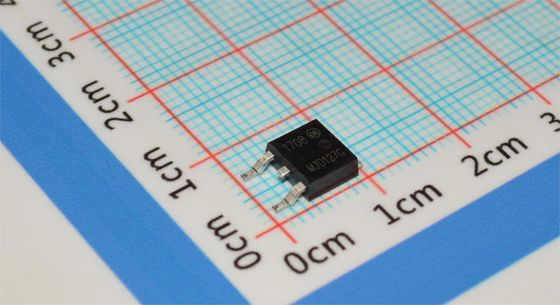

MJD127G 5A 100V PNP Darlington Transistor TO-252 (DPAK) 1V VCE(sat) @ 3A, hFE 1000 min -55°C bis +150°C AEC-Q101

MJD127G

andnbsp;

Eigenschaften

andbull; Geformte Anschlüsse für oberflächenmontierbare Anwendungen in Kunststoffhülsen

andbull; Oberflächenmontage-Ersatz für die Serien 2N6040andminus;2N6045, TIP120andminus;TIP122 und TIP125andminus;TIP127

andbull; Monolithische Konstruktion mit integrierten Basisandminus;Emitter-Shunt-Widerständen

andbull; Hohe Gleichstromverstärkung: hFE = 2500 (typisch) bei IC = 4,0 Adc

andbull; Epoxidharz erfüllt UL 94 Vandminus;0 bei 0,125 Zoll

andbull; ESD-Bewertungen:

andnbsp; andnbsp; * Human Body Model, 3B > 8000 V

andnbsp; andnbsp; * Machine Model, C > 400 V

andbull; NJV-Präfix für Automobil- und andere Anwendungen, die eindeutige Standort- und Steuerungsänderungsanforderungen erfordern; AECandminus;Q101-qualifiziert und PPAP-fähig andbull; Diese Bauelemente sind Pbandminus;frei, halogenfrei/BFR-frei und RoHS-konform

andnbsp;

Anwendung

andnbsp;

andnbsp;

andnbsp;

• Audio-Endstufenschaltungen: Aufgrund seiner hohen Strombelastbarkeit und hohen Spannungsfestigkeit kann er in Audio-Endstufen verwendet werden, um Audiosignale zu verstärken und Lasten wie Lautsprecher anzutreiben. Er kann genügend Leistung ausgeben, um den Lautsprecher zum Abspielen von Ton anzutreiben und so die Anforderungen der Audiowiedergabe zu erfüllen.
• Motoransteuerschaltungen: Er kann als Schaltelement in Motoransteuerschaltungen verwendet werden, um das Starten, Stoppen und Lenken des Motors zu steuern. Beispielsweise wird in einigen kleinen Gleichstrommotor-Antriebssystemen die Spannung über dem Motor durch Regulierung des Ein-Aus-Zustands des MJD127G gesteuert, wodurch eine Drehzahlregelung und Richtungssteuerung des Motors erreicht wird.
• Spannungsregelschaltungen für die Stromversorgung: In einigen linearen Spannungsregelschaltungen für die Stromversorgung kann er als Reguliertransistor verwendet werden. Durch Anpassen des Spannungsabfalls zwischen seinem Kollektor und Emitter wird die Ausgangsspannung stabilisiert, um sicherzustellen, dass die Stromversorgung eine stabile Gleichspannung an die Last liefern kann.
• Automobilelektroniksysteme: Der MJD127G mit dem NJV-Präfix entspricht dem AEC - Q101-Standard und weist eine gute Zuverlässigkeit auf, wodurch er für verschiedene Schaltungen in Fahrzeugen geeignet ist, z. B. für Fensterhebermotorantriebe, Scheinwerfersteuerschaltungen usw.
• Industrielle Steuerungstechnik: Er kann in Relais-Ansteuerschaltungen in der industriellen Steuerung verwendet werden, um das Ein- und Ausschalten von Relaisspulen zu steuern und so die Steuerung verschiedener Industrieanlagen zu realisieren, z. B. die Steuerung von Schützen und das Ansteuern von Magnetventilen. Er kann auch in einigen Schaltungen zur Steuerung von Schaltmengen mit niedriger Geschwindigkeit verwendet werden, z. B. zur Start-Stopp-Steuerung von Materialförderanlagen in industriellen Automatisierungsproduktionslinien.

Informationen

andnbsp;

andnbsp;

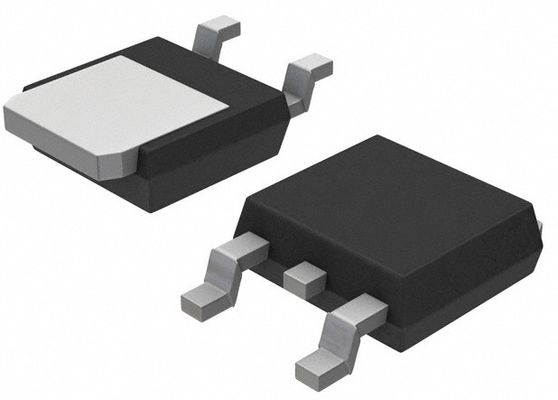

Zeichnung

andnbsp;
