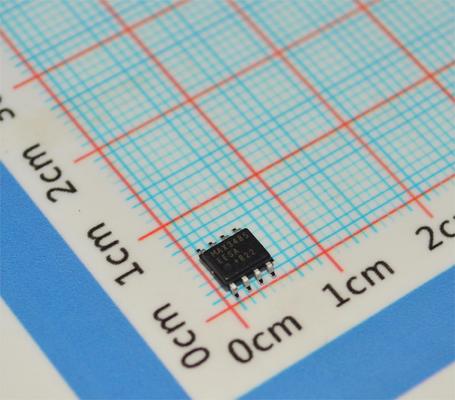

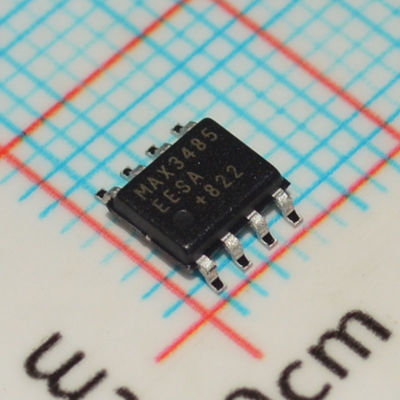

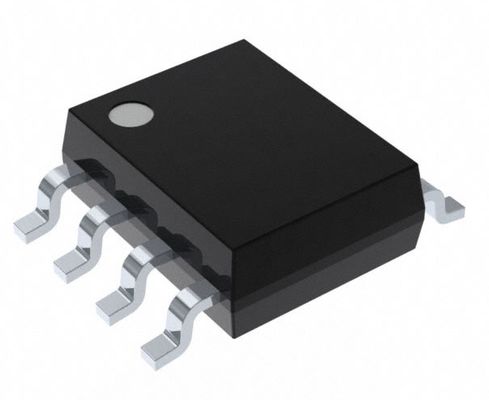

MAX3485EESA 3,3V RS-485/RS-422 Transceiver 10Mbit/s 1/8 Unit Load (256 Nodes) ±15kV ESD SOIC-8 -40°C bis +85°C

MAX3485EESA

undnbsp;

Eigenschaften

● ESD-Schutz für RS-485 I/O-Pins

und   undbull; undplusmn;15kVandmdash;Menschliche Körpermodell

undnbsp; undbull; undplusmn;8kV undmdash;IEC 1000-4-2, Kontaktentladung

undnbsp; undbull; undplusmn;15kV undmdash;IEC 1000-4-2, Luft-Gap-Entladung

● Funktioniert von einer einzigen +3,3V-Versorgung und -schaltung; keine Ladepumpe erforderlich

● Kompatibel mit +5V Logic

● Garantierte Datenrate von 12 Mbps (MAX3485E/MAX3490E/MAX3491E)

● Grenzwerte für die fehlerfreie Datenübertragung (MAX3483E/MAX3488E)

● 2nA Niedrigstrom-Abschaltmodus (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● 7V bis + 12V Einstiegsspannungsbereich für den allgemeinen Betrieb

● Voll-Duplex- und Halb-Duplex-Versionen verfügbar

● Industriestandard 75176 Pinout (MAX3483E/MAX3485E/MAX3486E)

● Strombegrenzungs- und Wärmeabschaltung zum Schutz vor Überlastung

undnbsp;

Anwendungen

● Telekommunikation

● Industrielle Kontrollnetzwerke

● Transceiver für EMI-empfindliche Anwendungen

● Integrierte Dienste Digitale Netzwerke

undnbsp;

Allgemeine Beschreibung

Geräte der MAX3483E-Familie (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) sind plusmn;15kV ESD-geschützte, +3,3V, Niedrigleistungs-Empfänger für RS-485 und RS-422-Kommunikation.Jedes Gerät enthält einen Treiber und einen Empfänger.Die MAX3483E und MAX3488E verfügen über schleiffrequenzbegrenzte Treiber, die EMI minimieren und Reflexionen verringern, die durch falsch abgeschlossene Kabel verursacht werden.die fehlerfreie Datenübertragung mit Datenraten bis zu 250 kbps ermöglichtDie MAX3486E mit teilweise eingeschränkter Geschwindigkeit überträgt bis zu 2,5 Mbps. Die MAX3485E, MAX3490E und MAX3491E übertragen bis zu 12 Mbps.

Alle Geräte verfügen über einen erweiterten Schutz vor elektrostatischer Entladung (ESD). Alle Ausgänge des Senders und die Eingänge des Empfängers sind mit einer IEC 1000-4-2 Air-Gap-Entladung und einer Plusmn-Schutzleistung von bis zu 15 kV geschützt.8 kV unter Verwendung von IEC 1000-4-2 Kontaktentladung, und undplusmn;15kV unter Verwendung des menschlichen Körpermodells.

Die Treiber sind kurzschaltbar und werden durch einen thermischen Abschaltkreislauf gegen übermäßige Leistungsausfälle geschützt, der die Ausgänge des Treibers in einen hohen Impedanzzustand versetzt.Der Empfangseingang verfügt über eine ausfallsichere Funktion, die eine logisch hohe Ausgabe garantiert, wenn beide Eingänge offen sind.

Die MAX3488E, MAX3490E und MAX3491E verfügen über eine Full-Duplex-Kommunikation, während die MAX3483E, MAX3485E und MAX3486E für eine Halb-Duplex-Kommunikation ausgelegt sind.
