LP2951CN 5V/ADJ 150mA LDO-Regler 3V-30V Eingang ±0,5% Genauigkeit TO-220/DIP-8 -40°C bis +125°C Geringer Ruhestrom

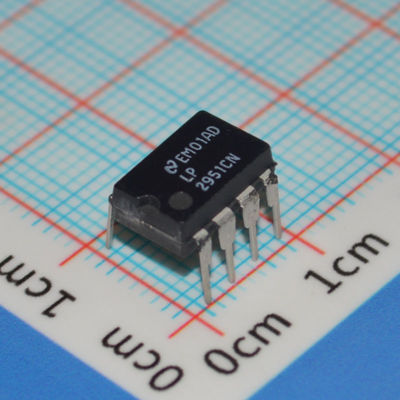

LP2951CN

andnbsp;

Eigenschaften

andbull;Geringer Ruhestrom von 75 A

andbull;Geringe Eingangs-minus-Ausgangs-Spannungsdifferenz von 50 mV bei 100 A und 380 mV bei 100 mA andbull;5,0 V, 3,3 V oder 3,0 V andplusmn;0,5 % Ermöglicht die Verwendung als Regler oder Referenz

andbull;Extrem genaue Leitungs- und Lastregelung

andbull;Benötigt nur einen 1,0 F Ausgangskondensator für Stabilität

andbull; Interner Strom- und Thermoschutz

andbull;NCV-Präfix für Automobil- und andere Anwendungen, die eindeutige Standort- und Steuerungsänderungsanforderungen erfordern; AEC-minus-Q100-qualifiziert und PPAP-fähig

andbull;Diese Geräte sind Pb-minus-frei und RoHS-konform

andnbsp;

Beschreibung

Der LP2950 und LP2951 sind Mikro-Leistungsspannungsregler, die speziell entwickelt wurden, um eine ordnungsgemäße Regelung mit einer extrem geringen Eingangs-minus-Ausgangs-Spannungsdifferenz aufrechtzuerhalten. Diese Geräte zeichnen sich durch einen sehr geringen Ruhestrom von 75 A aus und sind in der Lage, Ausgangsströme von über 100 mA zu liefern. Ein interner Strom- und Thermoschutz ist vorgesehen.

Der LP2951 verfügt über drei zusätzliche Funktionen. Die erste ist der Fehlerausgang, der verwendet werden kann, um externe Schaltkreise über einen nicht ordnungsgemäßen Regelungszustand zu informieren oder als Mikroprozessor-Power-minus-on-Reset. Die zweite Funktion ermöglicht es, die Ausgangsspannung auf 5,0 V, 3,3 V oder 3,0 V Ausgang (je nach Version) vorzuwählen oder von 1,25 V bis 29 V zu programmieren. Sie besteht aus einem herausgeführten Widerstandsteiler zusammen mit direktem Zugriff auf den Fehlverstärker-Rückkopplungseingang. Die dritte Funktion ist ein Shutdown-Eingang, der es einem Logikpegelsignal ermöglicht, den Reglerausgang aus-minus- oder einzuschalten.

Aufgrund der geringen Eingangs-minus-Ausgangs-Spannungsdifferenz und der Ruhestromspezifikationen eignen sich diese Geräte ideal für batteriebetriebene Computer, Verbraucher- und Industrieanlagen, bei denen eine Verlängerung der nützlichen Batterielebensdauer wünschenswert ist. Der LP2950 ist in den Dreipol-Gehäusen 29 und DPAK erhältlich, und der LP2951 ist in den Achtpol-Dual-minus-in-minus-Line-, SOIC-minus-8- und Micro8-Oberflächenmontagegehäusen erhältlich. Die Geräte mit dem Suffix 'A' weisen eine anfängliche Ausgangsspannungstoleranz von andplusmn;0,5 % auf.

andnbsp;

Informationen

andnbsp;

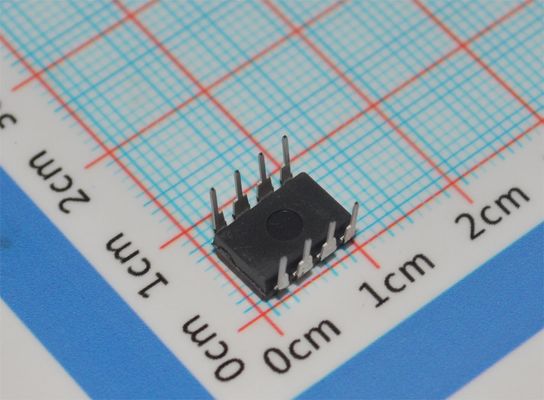

Zeichnung
