LM3410YSD 1,6 MHz Boost-LED-Treiber 2,7-5,5 V Eingang 1 A Schaltstrom 90 % Wirkungsgrad SOT-23-5 -40 °C bis +85 °C PWM-Dimmung

LM3410YSD

andnbsp;

Merkmale

andbull; Qualifiziert für Automobilanwendungen

andbull; AEC-Q100-Testrichtlinien mit Folgendem:andndash; Gerätetemperatur Klasse 1:andndash;40anddeg;C bis 125anddeg;C Umgebungstemperaturbereichandndash; Geräte HBM ESD-Klassifizierung Level 2andndash; Geräte CDM ESD-Klassifizierung Level C6

andbull; Platzsparende SOT-23- und WSON-Gehäuse

andbull; Eingangsspannung von 2,7 V bis 5,5 V

andbull; Ausgangsspannung von 3 V bis 24 V

andbull; 2,8 A (typisch) Schalterstrombegrenzung

andbull; Hohe Schaltfrequenzandndash; 525 kHz (LM3410Y)andndash; 1,6 MHz (LM3410X)

andbull; 170 mandOmega; NMOS-Schalter

andbull; 190 mV interne Spannungsreferenz

andbull; Interner Soft-Start

andbull; Strommodus, PWM-Betrieb

andbull; Thermische Abschaltung

andnbsp;

Anwendungen

andbull; LED-Hintergrundbeleuchtung-Stromquellen

andbull; LiIon-Hintergrundbeleuchtung OLED- und HB-LED-Treiber

andbull; Handheld-Geräte

andbull; LED-Blitzlicht-Treiber

andbull; Automobilanwendungen

andnbsp;

Beschreibung

Der Konstantstrom-LED-Treiber LM3410 und LM3410-Q1 ist ein monolithischer, hochfrequenter PWM-DC-DC-Wandler, der in 6-Pin-WSON-, 8-Pin-MSOP-PowerPadandtrade;- und 5-Pin-SOT-23-Gehäusen erhältlich ist. Mit einem Minimum an externen Komponenten sind der LM3410 und der LM3410-Q1 einfach zu bedienen. Er kann 2,8 A (typisch) Spitzenströme mit einem internen 170 mandOmega; NMOS-Schalter treiben. Die Schaltfrequenz ist intern auf entweder 525 kHz oder 1,6 MHz eingestellt, was die Verwendung von extrem kleinen oberflächenmontierten Induktivitäten und Chip-Kondensatoren ermöglicht. Obwohl die Betriebsfrequenz hoch ist, sind Wirkungsgrade von bis zu 88 % leicht zu erreichen. Eine externe Abschaltung ist enthalten, die einen extrem niedrigen Standby-Strom von 80 nA aufweist. Der LM3410 und LM3410 Q1 verwenden eine Strommodusregelung und interne Kompensation, um eine hohe Leistung über einen weiten Bereich von Betriebsbedingungen zu erzielen. Zusätzliche Funktionen umfassen PWM-Dimmen, zyklusweise Strombegrenzung und thermische Abschaltung.

andnbsp;

Informationen

andnbsp;

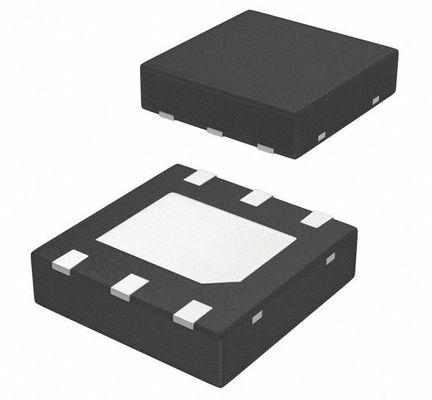

Zeichnung
