LM3409HVMY 75V 1,5A LED-Treiber 6-75V Eingang Analog/PWM-Dimmung 1MHz MSOP-10 -40°C bis +125°C

LM3409HVMY

andnbsp;

Eigenschaften andnbsp;

andbull; LM3409-Q1 und LM3409HV-Q1 sind Produkte für den Automobilbereich: AEC-Q100 Grade 1 qualifiziert

andbull; 2-Ω, 1-A Peak MOSFET Gate-Ansteuerung

andbull; VIN-Bereich: 6 V bis 42 V (LM3409, LM3409-Q1)

andbull; VIN-Bereich: 6 V bis 75 V (LM3409HV, LM3409HV Q1)

andbull; Differenzielle, High-Side Strommessung

andbull; Zyklus-für-Zyklus Strombegrenzung

andbull; Keine Regelkreiskompensation erforderlich

andbull; 10.000:1 PWM-Dimmbereich

andbull; 250:1 Analog-Dimmbereich

andbull; Unterstützt alle Keramik-Ausgangskondensatoren und kondensatorlose Ausgänge

andbull; Energiespar-Abschaltung und thermische Abschaltung

andbull; Thermisch optimiertes 10-Pin, HVSSOP-Gehäuse

andnbsp;

Anwendungen

andbull; LED-Treiber

andbull; Konstantstromquelle

andbull; Automobilbeleuchtung

andbull; Allgemeine Beleuchtung

andnbsp;

Beschreibung

Die LM3409, LM3409-Q1, LM3409HV und LM3409HV-Q1 sind P-Kanal-MOSFET (PFET)-Controller für Abwärts- (Buck-) Stromregler. Sie bieten einen weiten Eingangsspannungsbereich, High-Side-Differenzstrommessung mit niedriger einstellbarer Schwellenspannung und eine schnelle Ein-/Ausschaltfunktion sowie ein thermisch optimiertes 10-Pin-HVSSOP-Gehäuse. Diese Eigenschaften machen die LM3409-Familie von Bauelementen ideal für den Einsatz als Konstantstromquellen zum Ansteuern von LEDs, bei denen Vorwärtsströme von bis zu 5 A problemlos erreicht werden können.

Die LM3409-Bauelemente verwenden eine konstante Aus-Zeit (COFT)-Steuerung, um einen genauen Konstantstrom zu regeln, ohne dass eine externe Regelkreiskompensation erforderlich ist. Analoge und PWM-Dimmung sind einfach zu implementieren und führen zu einem hochlinearen Dimmbereich mit hervorragenden erreichbaren Kontrastverhältnissen. Programmierbare UVLO, Energiespar-Abschaltung und thermische Abschaltung vervollständigen den Funktionsumfang.

andnbsp;

Informationen

andnbsp;

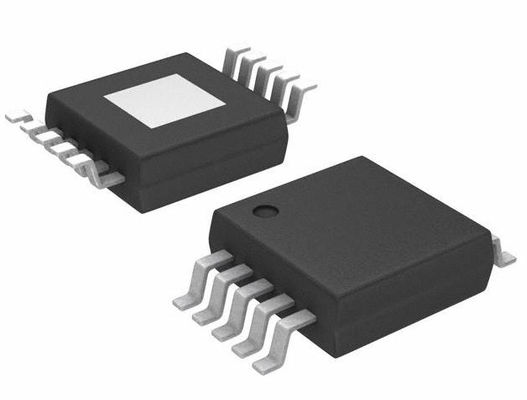

Zeichnung
