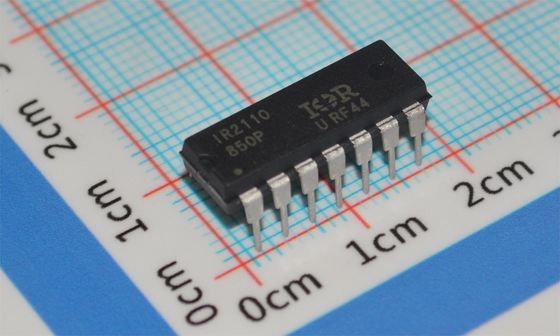

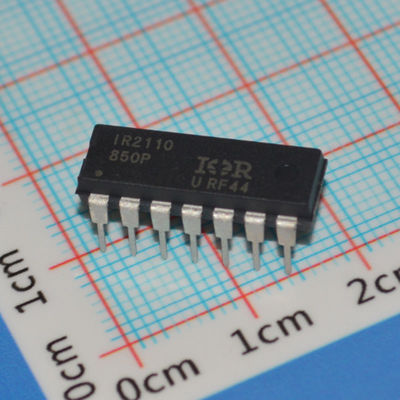

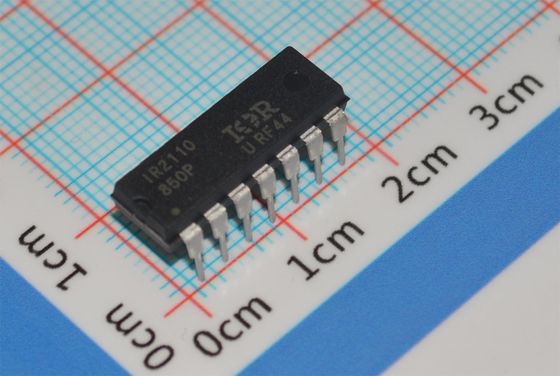

IR2110PBF Integrierter Schaltkreis 600V High-Low-Treiber 2A Spitzenstrom 10V-20V Logik 500ns Anstiegszeit Gehäuse / Gehäuse 14-DIP (0.300", 7.62mm) -40°C bis +125°C

IR2110PBF

andnbsp;

Eigenschaften

andbull; Floating-Kanal für Bootstrap-Betrieb ausgelegt Voll funktionsfähig bis +500V oder +600V Unempfindlich gegen negative transiente Spannung dV/dt immun

andbull; Gate-Treiberspannungsbereich von 10 bis 20V

andbull; Unterspannungssperre für beide Kanäle

andbull; 3,3V Logik kompatibel Separater Logikversorgungsbereich von 3,3V bis 20V Logik- und Leistungsgrund undplusmn;5V Offset

andbull; CMOS Schmitt-Trigger-Eingänge mit Pull-Down

andbull; Zyklusweise, flankengetriggerte Abschaltlogik

andbull; Angepasste Laufzeitverzögerung für beide Kanäle

andbull; Ausgänge in Phase mit den Eingängen

andnbsp;

Beschreibung

Der IR2110/IR2113 sind Hochspannungs-, Hochgeschwindigkeits-Leistungs-MOSFET- und IGBT-Treiber mit unabhängigen, hoch- und niederseitig referenzierten Ausgangskanälen. Proprietäre HVIC- und latch-immune CMOS-Technologien ermöglichen eine robuste monolithische Konstruktion. Logikeingänge sind mit Standard-CMOS- oder LSTTL-Ausgängen bis zu 3,3V Logik kompatibel. Die Ausgangstreiber verfügen über eine Hochstrom-Pufferstufe, die für minimale Treiber-Kreuzleitung ausgelegt ist. Die Laufzeitverzögerungen sind angepasst, um die Verwendung in Hochfrequenzanwendungen zu vereinfachen. Der Floating-Kanal kann verwendet werden, um einen N-Kanal-Leistungs-MOSFET oder IGBT in der High-Side-Konfiguration anzusteuern, der bis zu 500 oder 600 Volt betrieben wird.

andnbsp;

Informationen

andnbsp;

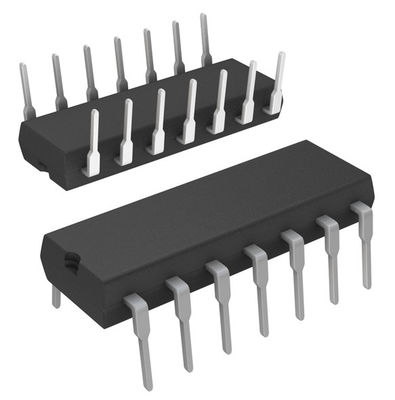

Zeichnung
