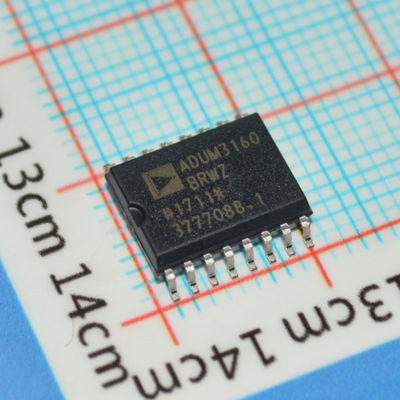

ADUM3160BRWZ 2,5 kV USB-Isolator Voll-/Niedriggeschwindigkeit 16Mbps 3V-5,5V SOIC-16 -40°C bis +105°C

ADUM3160BRWZ

undnbsp;

EIGENSCHAFTEN

USB 2.0 kompatibel

Datenrate mit niedriger und voller Geschwindigkeit: 1,5 Mbit/s und 12 Mbit/s

Bidirektionale Kommunikation

4,5 V bis 5,5 V VBUS-Betrieb

7 mA maximaler Upstream-Versorgungsstrom bei 1,5 Mbit/s

8 mA maximaler Upstream-Versorgungsstrom bei 12 Mbit/s

2,3 mA maximaler Upstream-Ruhestrom

Upstream-Kurzschlussschutz

Kontakt-ESD-Leistung der Klasse 3A gemäß ANSI/ESD STM5.1-2007

Hochtemperaturbetrieb: 105anddeg;C

Hohe Gleichtaktstörfestigkeit: andgt;25 kV/andmu;s

16-poliges SOIC-Gehäuse mit breitem Körper

RoHS-konform

Qualifiziert für Automobilanwendungen

undnbsp;

ALLGEMEINE BESCHREIBUNG

Der ADuM31601 ist ein USB-Port-Isolator, der auf der iCouplerandreg;-Technologie von Analog Devices, Inc. basiert. Durch die Kombination von Hochgeschwindigkeits-CMOS- und monolithischer Luftkerntransformator-Technologie bietet diese Isolationskomponente hervorragende Leistungseigenschaften und lässt sich leicht in USB-kompatible Peripheriegeräte mit niedriger und voller Geschwindigkeit integrieren.

Viele Mikrocontroller implementieren USB so, dass nur die D+- und Dandminus;-Leitungen an externen Pins anliegen. Dies ist in vielen Fällen wünschenswert, da es die externen Komponenten minimiert und das Design vereinfacht; dies stellt jedoch besondere Herausforderungen dar, wenn eine Isolation erforderlich ist. Da die USB-Leitungen zwischen dem aktiven Ansteuern von D+/Dandminus; und dem Zulassen, dass externe Widerstände den Zustand des Busses festlegen müssen, bietet der ADuM3160 Mechanismen zur Erkennung der Datenflussrichtung und zur Steuerung des Zustands der Ausgangspuffer. Die Datenrichtung wird paketweise ermittelt.

undnbsp;

Informationen

undnbsp;

Zeichnung

undnbsp;

Unser Vorteil:

• Hochwertige Produkte --- Unsere Angebote sind 100% neu und original, ROHS
• Wettbewerbsfähiger Preis --- gute Einkaufskanäle mit gutem Preis.
• Professioneller Service --- strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichend Inventar --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach bestätigter Zahlung.
