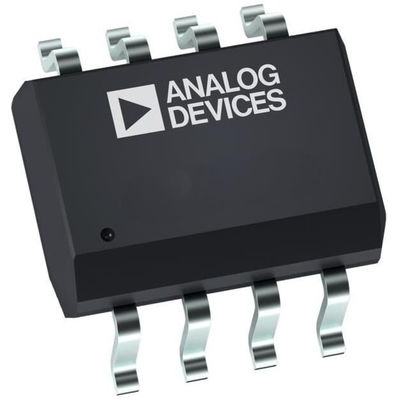

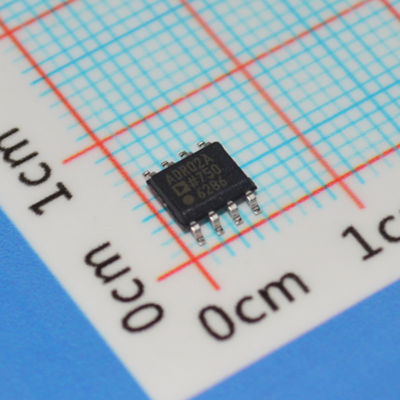

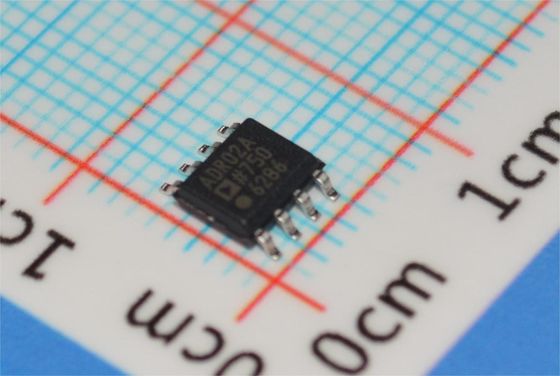

ADR02ARZ 5.0V Präzisionsspannungsreferenz ±0.04% Genauigkeit 3ppm/°C Drift 10mA Ausgang SOIC-8 -40°C bis +125°C

ADR02ARZ

andnbsp;

MERKMALE

Ultrakompakte SC70- und TSOT-Gehäuse

Niedriger Temperaturkoeffizient

8-Pin-SOIC: typisch 3 ppm/°C

5-Pin-SC70: maximal 9 ppm/°C

5-Pin-TSOT: maximal 9 ppm/°C

Anfangsgenauigkeit ±0,1 %

Kein externer Kondensator erforderlich

Geringes Rauschen 10 µV p-p, 0,1 Hz bis 10,0 Hz (ADR02)

Großer Betriebsbereich

ADR01: 12,0 V bis 36,0 V

ADR02: 7,0 V bis 36,0 V

ADR03: 4,5 V bis 36,0 V

ADR06: 5,0 V bis 36,0 V

Hoher Ausgangsstrom 10 mA

Großer Temperaturbereich: -40 °C bis +125 °C

ADR01/ADR02/ADR03 Pin-kompatibel zu den Industriestandards REF01/REF02/REF03

ADR01, ADR02, ADR03 und ADR06 SOIC (A-Qualität) qualifiziert

für Automobilanwendungen

andnbsp;

ALLGEMEINE BESCHREIBUNG

Die ADR01, ADR02, ADR03 und ADR06 sind Präzisions-Spannungsreferenzen mit 10,0 V, 5,0 V, 2,5 V bzw. 3,0 V Bandabstand, die sich durch hohe Genauigkeit, hohe Stabilität und geringen Stromverbrauch auszeichnen. Die Bauelemente sind in winzigen 5-Pin-SC70- und TSOT-Gehäusen sowie in einer 8-Pin-SOIC-Version untergebracht. Die SOIC-Version des ADR01, ADR02 und ADR03 ist ein Drop-in-Ersatz1 für die Industriestandards REF01, REF02 und REF03. Der geringe Platzbedarf und der große Betriebsbereich machen die ADR01, ADR02, ADR03 und ADR06 Referenzen ideal für allgemeine und platzbeschränkte Anwendungen. Mit einem externen Puffer und einem einfachen Widerstandsnetzwerk kann der TEMP-Pin zur Temperaturmessung und -annäherung verwendet werden. Ein TRIM-Pin ist an den Bauelementen zur Feineinstellung der Ausgangsspannung vorgesehen.

Die ADR01, ADR02, ADR03 und ADR06 sind kompakte Spannungsreferenzen mit geringer Drift, die eine stabile Ausgangsspannung über einen weiten Versorgungsspannungsbereich liefern. Die Bauelemente sind in 5-Pin-SC70- und TSOT-Gehäusen sowie in einem 8-Pin-SOIC-Gehäuse mit A-, B- und C-Qualitätsauswahl erhältlich. Alle Bauelemente sind über den erweiterten Industrietemperaturbereich (-40 °C bis +125 °C) spezifiziert. Die ADR01, ADR02, ADR03 und ADR06 A-Qualität in 8-Pin-SOIC sind für Automobilanwendungen qualifiziert.
