CM1213A-02SR 2A Doppelkanal-EMI-Filter 50V Breite 100MHz-3GHz Dämpfung Niedriger Einsetzverlust Ideal für Hochgeschwindigkeitsdatenleitungsschutz

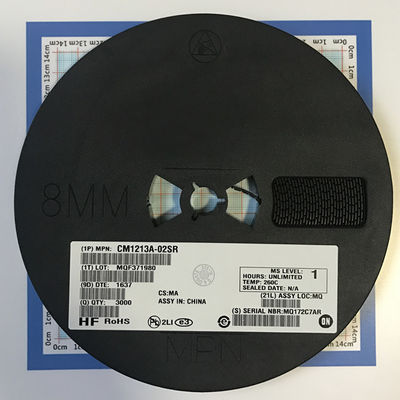

CM1213A-02SR

Produktbeschreibung Die CM1213A-Familie von Diodenarrays wurde entwickelt, um ESD-Schutz für elektronische Komponenten oder Subsysteme zu bieten, die eine minimale kapazitive Belastung erfordern. Diese Geräte sind ideal für den Schutz von Systemen mit hohen Daten- und Taktraten oder für Schaltungen, die eine geringe kapazitive Belastung erfordern. Jeder ESD-Kanal besteht aus einem Paar von Dioden in Reihe, die den positiven oder negativen ESD-Stromimpuls entweder zur positiven (VP) oder negativen (VN) Versorgungsschiene lenken. Eine Zenerdiode ist zwischen VP und VN eingebettet und bietet zwei Vorteile. Erstens schützt sie die VCC-Schiene vor ESD-Schlägen, und zweitens eliminiert sie die Notwendigkeit eines Bypass-Kondensators, der andernfalls zum Absorbieren positiver ESD-Schläge gegen Masse benötigt würde. Der CM1213A schützt vor ESD-Impulsen bis zu 12 kV gemäß der Norm IEC 61000−4−2.

Merkmale

Ein, zwei und vier ESD-Schutzkanäle

Hinweis: Für Geräte mit 6 und 8 Kanälen siehe Datenblatt CM1213

Bietet ESD-Schutz gemäß IEC61000−4−2 Level 4

+-12 kV Kontaktabladung

Geringe Kanal-Eingangskapazität von typisch 0,85 pF

Minimale Kapazitätsänderung mit Temperatur und Spannung

Kanal-Eingangskapazitätsanpassung von typisch 0,02 pF ist ideal für differentielle Signale

Jeder CH (I/O)-Pin kann über 1000 ESD-Schlägen standhalten*

SZ-Präfix für Automobil- und andere Anwendungen, die eindeutige Standort- und Steuerungsänderungsanforderungen erfordern; AEC−Q101-qualifiziert und PPAP-fähig

Diese Geräte sind bleifrei, halogenfrei/BFR-frei und RoHS-konform
